在全球能源結構加速低碳化轉型的背景下，液化天然氣（LNG）作為清潔能源的重要組成部分，正成為各國保障能源安全、推動綠色發展的關鍵抓手。LNG儲罐是保障能源安全、提升儲氣調峰能力的核心基礎設施，其建設更是衡量一個國家在低溫工程、材料科學、裝備制造等領域綜合技術實力的標志。

從沿海接收站到內陸調峰樞紐、從傳統16萬立方米儲罐到27萬立方米“巨無霸”，我國LNG儲罐建設正以自主創新不斷突破規模極限與技術壁壘。然而，隨著儲罐容量攀升與建設場景復雜化，如何在材料性能、施工安全、低碳運維等維度實現“破冰”，仍需行業凝聚智慧。本版聚焦LNG儲罐建設，邀請了設計、施工、運營企業的相關專家進行訪談，敬請關注。

本版文圖由 王桂根 李 明 張 昊 姚志廣 葉 麗 劉晶晶 孟禹君 王 剛 提供

▼設計環節

●在超大型LNG儲罐的設計中，如何平衡儲罐的容積、高度和穩定性？青島LNG接收站采用的“矮胖型”設計有哪些優勢？

李鳳奇：在超大型LNG儲罐設計中，平衡容積、高度和穩定性是儲罐設計的關鍵。在維持相同操作容積的前提下，增大罐徑可降低罐體高度，提升儲罐的抗震性能。但罐徑的增大會導致穹頂跨度增加，加大施工過程及復雜荷載下的穩定性設計難度。另外，罐徑增加可使內罐壁厚變薄，減小內罐的設計與施工難度。儲罐設計罐容越大，外罐投資越高，內罐投資越低。因此，需結合場地建設條件，并以罐容大、抗震能力強、穹頂穩定性好為目標，優化儲罐結構參數。

青島LNG接收站采用的“矮胖型”儲罐具有以下優勢：一是低重心設計使儲罐在地震工況下的傾覆力矩減少，抗震能力顯著增強；二是減小了內罐壁厚，降低了設計與焊接的難度；三是縮短了儲罐的施工工期并降低了高空作業風險；四是縮短了卸船時間，提高了卸船作業效率。目前，“矮胖型”儲罐已成為全球LNG接收站的主流設計。

●LNG儲罐通常建于沿海地區，容易受到地震和臺風的影響。在設計階段，如何通過結構優化提高儲罐的抗震和抗風能力？

李鳳奇：LNG儲罐儲存能量巨大，一旦發生泄漏爆炸將產生難以估量的次生災難，故抗震設防要求遠高于常規建構筑物，對設計提出了前所未有的挑戰。LNG儲罐通常建于沿海地區，而沿海多為軟土地基，沿海工業用地多是吹填形成，吹填后的軟土通常尚未進行充分排水固結，土體的承載力較差，如何在高烈度軟土區建造超大型LNG儲罐，成為儲罐抗震設計的難題。為此，工程建設公司首次構建了“雙層罐體+基礎+樁土”與低溫液體的整體流固耦合動力學模型，解決非整體分析力學模型失真難題；聚焦高烈度地震區儲罐抗震技術瓶頸與軟土地基-樁基系統災變防控難題，首創了“雙承臺+隔震”結構體系，研發了LNG領域首套國產化隔震裝置，使LNG儲罐建造于地震高烈度軟土地區成為可能。

●當前各種數字化工具在LNG儲罐設計中的應用情況如何？這些技術是否顯著提升了設計效率和工程精度？

李鳳奇：在超大型LNG儲罐工程領域，以SP3D、ABAQUS、ANSYS、HYSYS為代表的數字化工具已形成全生命周期技術矩陣，顯著提升了設計效率與工程精度。其中，HYSYS通過建立熱力學、流體力學模型實現系統的精準工藝模擬與流程優化。ABAQUS和ANSYS軟件可以通過多物理場分析對LNG儲罐的外罐與內罐結構進行優化。在使用SP3D軟件進行多專業三維協同設計中，不僅可以檢查碰撞，還可以滿足數字化交付需求，為智慧化運維創造條件。數字化工具在施工階段的應用也尤為關鍵。通過三維模型正向設計可以精準快捷導出施工所需圖紙和數據，有助于提高效率，縮短施工工期。數字化工具已深度融入LNG儲罐設計，成為提升效率與精度的核心驅動力。隨著技術迭代與行業標準化持續推進，其應用范圍將進一步擴展，推動LNG儲罐工程向更高效、更安全的方向發展。

▼施工環節

●近年來在超大型LNG儲罐的施工過程中，是否有新的施工技術取得突破？

張向東：9%Ni（鎳）鋼是超大型LNG儲罐常用的罐體材料，其強度、韌性和低溫性能對儲罐的安全運行至關重要。焊接是罐體安裝的關鍵環節，焊縫的質量直接影響罐體的密封性和強度。對于9%Ni鋼的焊接，需要選擇合適的焊接材料、焊接方法和焊接工藝參數，嚴格控制焊接過程中的變形、裂紋和氣孔等缺陷。

近年來，隨著16萬立方米儲罐到27萬立方米儲罐的飛躍式發展，四建公司始終保持施工市場領先優勢，完成了中國石化LNG儲罐內罐縱縫自動焊工藝開發，在國內率先實現了內罐縱縫自動化焊接，提高了焊接效率，焊縫力學性能更優，質量可靠。同時，我們進行罐頂以泵井主平臺和放空框架為主的模塊化施工，進一步避免高空作業、提高人工作業效率、減少機械臺班，從而降低安全風險和經濟成本。

●青島LNG接收站的27萬立方米儲罐僅用時18個月就完成主體結構建設，施工效率大幅提升。在超大型LNG儲罐建設中，有哪些關鍵措施可以縮短工期并降低成本？

潘吉龍：受青島冬季嚴寒及強海風環境影響，儲罐施工面臨混凝土澆筑溫度難以達標的問題。十建公司首創“外罐壁低溫混凝土內加熱外保溫工法”，通過預埋套管注入熱干空氣，保證澆筑溫度，實現冬季連續施工。針對27萬立方米儲罐鋼穹頂跨度大（總重1530噸）、型鋼尺寸大難組對的特點，十建公司項目團隊重新設計H形鋼組對拼裝工裝設備，提升穹頂片制造精度和預制效率。

在鋼穹頂氣頂升施工過程中，十建公司將激光測距儀、壓力傳感器、陀螺儀等儀器集成在自動控制系統中，實現頂升過程中鋼穹頂頂升高度、速度、方位等關鍵數據的測量、傳輸、計算，同時采用數字孿生技術，實現數據實時反饋和及時調控。

針對高空鋼筋網片傾覆風險，十建公司研發混凝土預埋抗風柱技術，消除風力引發的安全隱患，保障外罐壁雙層鋼筋網片施工安全高效推進。

鋼制穹頂后期頂升僅用時107分鐘，偏差控制在60毫米以內（遠低于200毫米允許值），工期較計劃提前了13天，為儲罐整體施工縮短工期提前交工奠定了堅實基礎。

●穹頂氣頂升是儲罐建設的關鍵工序之一。在超大型LNG儲罐的建設中，如何通過技術優化確保氣頂升的安全性和精準性？

張向東：穹頂氣頂升原理是使用微壓空氣浮升技術，通過大流量鼓風機向罐內送入壓縮空氣，增加穹頂下方氣壓至容許的壓力，內外壓力差將預制好的穹頂“托舉”起來，沿混凝土罐壁連續平穩提升至罐壁頂部，與承壓環接合。

在頂升作業中，平衡系統、密封系統、動力系統和智能監測系統是成功升頂?shù)年P(guān)鍵。通過實時監測、精準控制儲罐升頂時的氣壓、速率、偏移度等參數，以保障氣頂升安全、穩定。平衡系統是通過滑輪組和鋼絲繩為懸浮的鋼質穹頂提供定位導向，避免穹頂在升頂過程中發生傾斜和旋轉。密封系統直接決定頂升的質量。在拱頂與罐壁間隙這一最關鍵的密封位置，通常采用加強型聚乙烯密封簾或其他類似密封材料，升頂時在內罐風壓作用下緊緊貼在混凝土罐壁上，保證良好的密封性。當前開發的智能監測系統已經應用于頂升作業中，可以實時調整氣頂升過程中的氣壓和速率，實現精準控制和安全施工。

●焊接是LNG儲罐施工的核心環節之一，如何確保焊接質量以滿足極低溫條件下的使用要求？是否有自動化或智能化焊接技術正在推廣？

潘吉龍：為確保焊接質量滿足極低溫條件下的使用要求，十建公司項目團隊開發使用熱絲TIG機動焊焊接工藝，改變圖紙坡口尺寸，使焊接更貼合現場實際，從而提高焊接質量。目前，該工藝已在中國石化天津LNG、龍口LNG儲罐內罐施工中使用。另外，通過在埋弧焊機和手工焊機上預設電流、電壓、速度，確保9%Ni鋼焊接線能量≤25千焦/厘米。嚴控縱縫自動焊U形坡口加工尺寸，通過大型銑邊機精密加工，將預制尺寸誤差控制在±0.5毫米以內，減少安裝偏差。

十建公司在內罐壁9%Ni鋼縱縫焊接過程中開發使用自動焊焊接工藝，焊縫外觀成形美觀，不需要進行焊縫余高的打磨，減少了焊工技能對焊接質量的影響。該公司聯合埋弧焊焊機廠家開發了等離子自動清根機，研發并應用焊縫余高自動打磨技術，解決了傳統人工打磨導致的效率低、質量差等問題，內罐焊接一次合格率99.9%，有效提升了機械化施工水平和勞動效率。目前，創新工藝與焊接技術已在國內各大型LNG儲罐內罐施工中推廣使用。值得一提的是，十建公司在北海液化三期項目儲罐中應用國產高鎳焊材，解決了焊接材料依賴進口的問題。

相比傳統手工焊條電弧焊，罐壁與內罐邊緣板之間的T形接頭（大角縫）采用埋弧自動焊工藝，具有焊接線能量小、缺陷少、質量高的特點，減少了因焊工操作水平不足導致的質量問題，可實現單座罐節約50個人工時，提高了機械化施工水平。

▼運營環節

●LNG儲罐建成后，如何通過傳感器、物聯網等技術實現實時監測和智能運維？這些技術是否已經成熟并廣泛應用于實際項目？

劉慶勝：多維度傳感器網絡可應用到液化天然氣儲罐的實時監測中。液位與壓力監測可以采用無線遠傳液位計，通過高精度傳感器實時采集液位、壓力數據，結合物聯網技術傳輸至云平臺，精度達±1毫米，數據更新頻率達秒級。溫度與泄漏監測可通過分布式光纖傳感技術沿罐壁部署，監測溫度梯度和微小形變，結合激光氣體成像技術（如TDLAS）實現0.1ppm（1ppm為百萬分之一）級甲烷泄漏定位。

智能運維方面，可通過搭建物聯網架構與數據平臺，通過資源層（傳感器與設備）、數據層（邊緣計算與存儲）、呈現層（可視化界面）三層架構設計，實現多站點集中管理。

多級報警系統方面，可實現閾值報警（如液位超限、壓力驟變），以及故障分級推送（紅色警報直達管理層、黃色警報發送至運維團隊）。

遠程操作功能方面，可通過物聯網平臺實現閥門遠程啟閉、液位調控及緊急切斷功能，提升應急響應效率。

當前，無線傳輸、光纖傳感等技術已標準化，國內企業推出的商用化監控系統基本可以實現LNG儲罐全生命周期管理。

●LNG儲罐的使用壽命通常長達幾十年，在長期運行中，如何評估其結構完整性和耐久性？是否有定期檢測和修復的標準流程？

王增平：目前，LNG儲罐通過應用結構完整性評估體系，實現材料退化機理分析，確保其在長期運行中安全可靠穩定。在低溫脆性監測方面，針對9%Ni鋼、不銹鋼等低溫材料的特性，采用缺口沖擊試驗定期驗證材料韌性，確保在負162攝氏度工況下無脆性斷裂風險。在應力腐蝕開裂評估方面，通過電化學阻抗譜和慢應變速率試驗檢測焊縫等應力區域的腐蝕敏感性。在保冷系統效能評估方面，通過蒸發率、珍珠巖沉降、彈性氈老化、真空度喪失等方式定期監測，實現整體效能評估。

有關LNG儲罐的定期檢測和標準化維護修復，27萬立方米LNG儲罐可以應用在線監測網絡系統，通過采用沿罐壁布置測點的分布式光纖傳感技術實現全生命周期檢測，能夠?qū)崿F(xiàn)0.1毫米級的裂紋檢測。目前LNG儲罐按照缺陷分級修復處理，出現裂紋深度小于10%壁厚的一級缺陷問題時，采用低溫冷焊修復；出現腐蝕面積小于5%的二級缺陷問題時，應用厚度200微米、附著力大于等于10兆帕的納米復合涂層技術；出現結構損傷的三級缺陷問題時，應用彈性模量匹配度大于90%的碳纖維增強復合材料補強技術。

青島接收站27萬立方米LNG儲罐

■ 情況介紹

青島LNG接收站的27萬立方米LNG儲罐，是目前國內單體容積最大的LNG儲罐之一。罐體直徑達100.6米、高55米，雙罐體設計、落地式結構，采用17項自主知識產權專利技術，僅用時18個月就完成儲罐主體結構建設，27個月后安全平穩投用。罐內空間可停放一架國產C919大型客機，屬超大型LNG儲罐。

在儲罐建設過程中，由天然氣分公司、工程建設公司、十建公司等組成的項目團隊先后實現了20余項核心設備的國產化應用，使儲罐的國產化水平提升至95%以上，是當前國產化程度最高的LNG儲罐。

■ 技術創新

智慧高效施工：攻克外罐壁高難度施工，優化鋼穹頂預制分片模式，提高工作效率，建成目前國內最大跨度、最大重量全容式LNG儲罐穹頂結構。

超大直徑儲罐設計：首創電加熱基礎形式，保障儲罐基礎和下層土壤不會因LNG低溫產生有害變形。罐壁創新采用變截面設計，確定主要構件的截面尺寸，確保經濟合理。

智能化管理系統：儲罐投用后，創新融合北斗衛星導航系統和5G室內外定位技術，推動安全生產流程數智化改造，助力設備設施安穩運行。

首次構建了雙層罐體、基礎、樁土與低溫液體的整體流固耦合動力學模型，解決了單獨分析力學模型數據失真難題；首創了“雙承臺+隔震”結構體系，并研制隔震裝置，攻克了在高烈度軟土地區建造LNG儲罐的抗震難題；創建了蒙皮屈曲后殘余剛度理論，開發了基于初始幾何缺陷迭代修正的蒙皮-球殼整體屈曲分析技術，解決了世界上最大LNG儲罐穹頂設計建造難題；研發了外罐整套低溫材料，并創建了相關的評價體系，構建了基于儲罐鋼筋混凝土與低溫復雜荷載下的材料非線性全工況仿真模型，保障了混凝土在低溫開裂下的液密性。建設過程中，創新研制5項省部級工法，采用17項自主知識產權專利技術，順利攻克了多項建設難題，僅用時18個月就全部完成儲罐主體結構建設，大幅提高了施工效率，為國內超大型LNG儲罐建設提供了經驗借鑒。

深圳大鵬接收站16萬立方米LNG儲罐

■ 情況介紹

深圳大鵬LNG接收站項目是國內第一個LNG項目，于2004年3月26日開工建設，16萬立方米LNG儲罐為當時最大LNG儲罐。16萬立方米LNG儲罐為雙層結構，外罐是混凝土結構，內罐是9%Ni鋼金屬罐，直徑80米、高度35.43米。該項目標志著國內徹底掌握9%Ni鋼焊接工藝，突破了歐洲標準的技術壁壘。同時，該站建成投營，開國內液化天然氣接收站建設運營先河，為我國LNG產業高質量發展奠定了堅實基礎。

■ 技術創新

深圳大鵬LNG接收站項目共完成了LNG罐體工程所需要的35個焊接工藝評定，其中9%Ni鋼焊接工藝評定22個，全部通過力學性能試驗，最終兩座罐焊接射線檢測拍片一次合格率達98.53%。

改造了單面埋弧自動保護橫焊機，實現雙面埋弧保護、單面自動焊接，焊道成型好，背面焊道不用二次打磨清根，提升了現場施工效率。

天津接收站22萬立方米LNG儲罐

■ 情況介紹

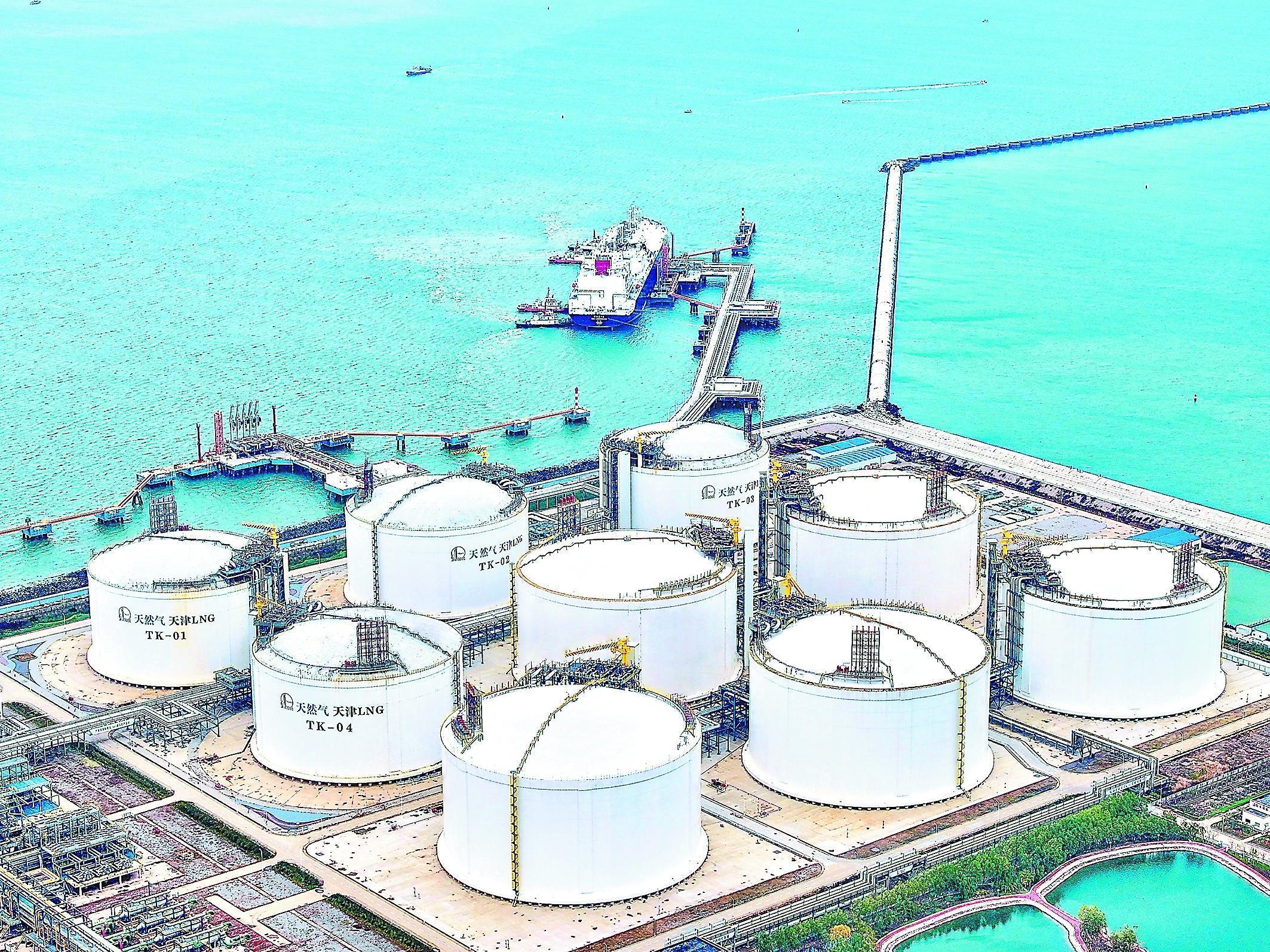

天津LNG接收站二期工程于2023年11月全部投用，包括5座22萬立方米LNG儲罐及配套工藝、電儀、消防設施等，天津LNG接收站總儲氣能力達10.8億立方米，在國內已投產的LNG接收站中居首位。

在建設過程中，由天然氣分公司、工程建設公司、四建公司等組成的項目團隊采用優化罐體高度、樁基、元寶鋼筋數量等措施，降低施工風險，提高作業效率，同時應用大跨度裝配式鋁吊頂結構，大幅減少焊接作業、縮短施工周期。

■ 技術創新

內罐縱縫自動焊工藝開發：四建公司牽頭，聯合天然氣分公司、工程建設公司共同開發，結合LNG儲罐縱縫結構特點及9%Ni鋼特性，開發U形窄坡口工藝，實現國內首次LNG儲罐整條縱縫打底、填充、蓋面的自動化焊接，減少了焊縫金屬填充量，焊道成型美觀，力學性能更優，質量可靠。該工藝在提高焊接生產效率、降低施工成本的同時，減少了罐內作業空間的粉塵、煙塵、噪聲，極大改善了工作環境，實現了綠色環保施工。

該工藝率先在天津LNG接收站二期項目兩座22萬立方米LNG儲罐施工中應用，焊接一次合格率為99.44%，后續在中國石化龍口LNG接收站項目、天津南港乙烯項目推廣應用。
