勘探分公司 新技術讓“磨刀石”釋放更多氣

□賀 彥 姜智利 劉春光

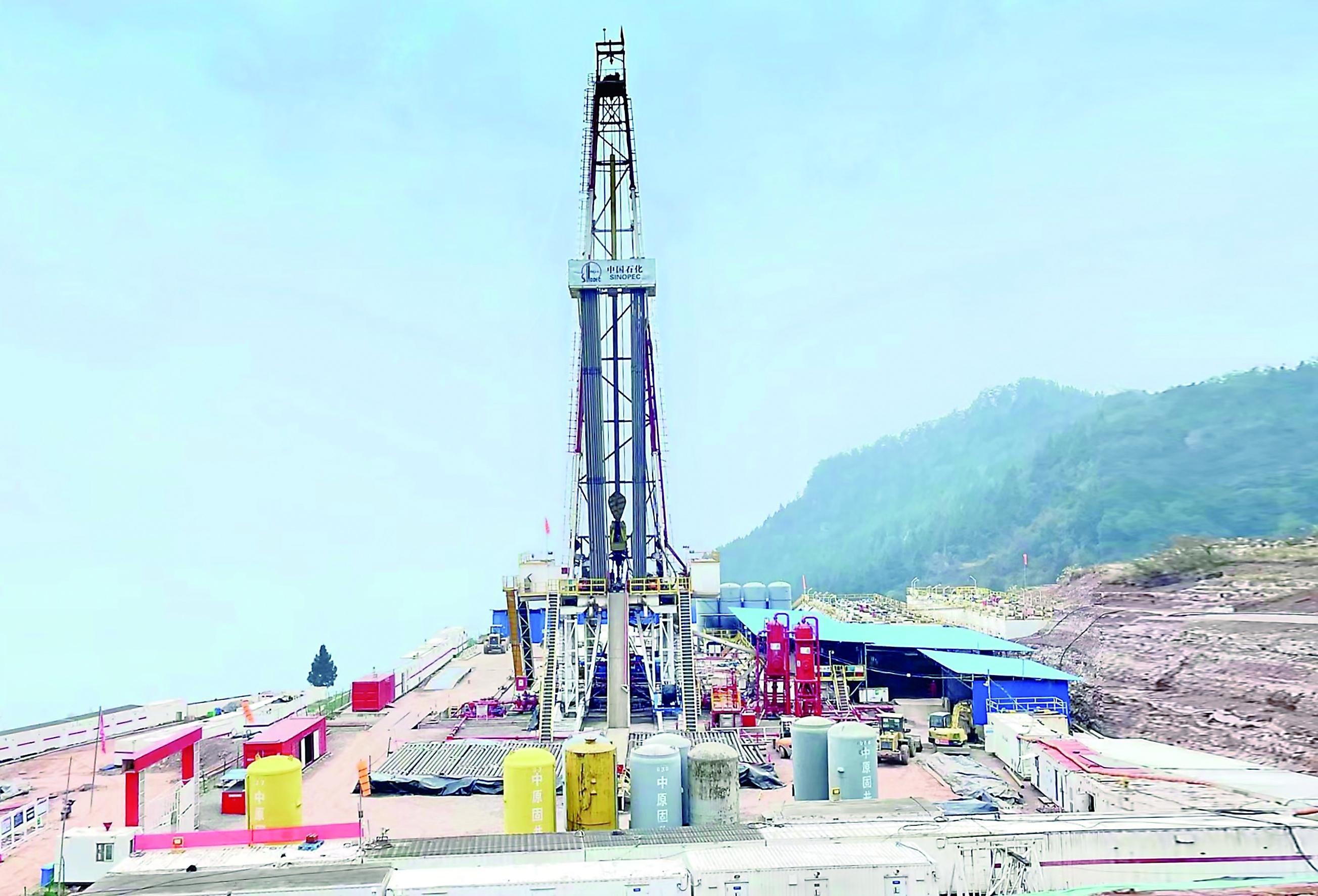

巴山大地，春光明媚；鉆塔高聳，探索無限。

不久前，勘探分公司在四川盆地北部油氣勘探再獲重要突破，通南巴氣田新增551.59億立方米天然氣探明地質儲量順利通過自然資源部審定，至此，該氣田累計提交天然氣探明地質儲量1066億立方米，標志著中國石化在四川盆地再添千億立方米大氣田，這也是川北地區首個陸相千億立方米級大氣田。近日，這一重要突破榮獲集團公司2024年規模儲量商業發現獎一等獎。

“磨刀石”里藏著氣

四川盆地川東北通南巴地區，群山環繞，植被密集，溝谷深邃，地形險峻?？碧椒止究蒲腥藛T在這里的陸相上三疊統須家河組的致密砂巖中探明了上千億立方米的天然氣地質儲量。

三疊系形成距今2.5億~2.03億年，歷經了滄海桑田、海陸變遷。晚三疊世時期，四川盆地進入前陸盆地發育階段，周緣山系提供大量碎屑沉積物，形成多期疊置大面積分布的巨厚須家河組砂巖沉積，后期深埋過程中砂巖孔隙持續降低。因砂巖孔隙度不足10%，滲透率不足0.1毫達西，孔隙直徑在1~50微米，就像“磨刀石”一樣致密。

那么，磨刀石里的“氣”是從哪來的？勘探分公司勘探研究院常務副院長李畢松介紹，致密砂巖氣的形成與源巖中有機質的熱演化過程緊密相關。在高溫高壓條件下，有機質經過一系列化學反應轉化為天然氣，一部分逸散到地層中，另一部分在地下運移、調整與聚集，形成了一定規模的天然氣藏。

20世紀50年代起，油氣勘探工作者就開始在這里進行地質調查。20世紀60年代，他們運用傳統背斜控藏理論勘探思路，在褶皺明顯的背斜構造上開展鉆探工作，但未獲得良好油氣成果。20世紀七八十年代，勘探工作者發現了九龍山須家河組氣藏，隨后，在針對須家河組的背斜圈閉勘探中，地下構造呈現“小、碎、散”的特點，有“地質家考場”之稱，勘探效果不理想，勘探工作進入低谷。

“甜點”在哪里

2003年，勘探分公司科研人員向“禁區”發起了挑戰。他們開展烴源巖、沉積儲層及成藏條件等基礎地質評價研究，按照“立體勘探”思路，在開展馬路背、元壩區塊海相勘探的同時，兼探陸相。

2007年，針對須四段進行射孔測試的馬1井，試獲日產3.26萬立方米氣流，實現了川東北須家河組油氣勘探突破。但通南巴地區處于盆內到盆緣過渡帶，構造改造強度不同，斷層切割層位不同，源儲配置關系不同，油氣差異成藏富集規律、區帶“甜點”形成地質模式和分布規律不同。在須家河組整體致密且埋深超5000米的背景下，是否存在相對優質的儲層？地球物理預測“甜點”難度大，制約該區勘探部署。

探明儲量就是摸清具有經濟效益開發價值的地質儲量區塊，探井和評價井是獲取地下信息的重要手段。

“如果把元壩海相天然氣比作一塊牛排，那么通南巴地區的致密砂巖天然氣就是骨頭縫里的肉，需要用小刀剔、用牙簽挑出來才能吃到?！崩町吽烧f，由于元壩氣田的開發大獲成功，大家起初認為照搬相關經驗?zāi)Ｊ骄涂梢粤?，但是事?shí)證明這條路根本行不通。

科研人員從構造特征入手，加強區塊保存條件、含氣性和可壓性等方面的精細評價，明確有利區帶，優選突破有利目標區，同時加強地質工程一體化研究，在不斷優化中實現地質認識和工藝技術的快速迭代。邊摸索邊完善，技術方案經歷了無數次推倒重來。前期兩口重點評價探井前半段壓裂效果不理想，經過工藝調整，測試日產量終于達到10萬、20萬立方米。

理論與實踐迭代升級

大部分孔隙是次生孔隙，不受相帶控制，過程和規律極其復雜；斷裂體是以斷裂帶為核心的氣藏，依目前技術，難以刻畫清楚，研究認識與實鉆吻合程度低……諸多問題一直困擾著科研人員。

理論是實踐的推動器，科研人員以氣藏系統地質認識為依托，快速推進研究認識。

他們逐步提出致密氣“雙源供烴、斷砂輸導、巖性控藏、斷縫控富”的富集高產模式，攻關形成基于動態構造恢復的烴源斷裂識別技術、分頻迭代巖性概率反演及深度學習物性預測技術、疊前OVT域五維各向異性裂縫預測技術、斷縫體氣藏三元一體融合表征技術等系列“斷縫體”描述技術和“甜點”預測評價技術，收到良好勘探開發效果。

2009年，勘探分公司在馬路背背斜局部構造高部位部署了一批評價井，在前期海相井兼探突破的基礎上，須家河組勘探成果進一步擴大，提交探明地質儲量190余億立方米；2017年，在通江向斜區甩開部署了馬3井，在須四段上亞段試獲日產10.12萬立方米氣流，總結形成“斷縫體”新認識，實現新區勘探突破。

接著，科研人員打破原來只盯構造高部位及有利相帶部署的思維桎梏，重新梳理整個四川盆地致密砂巖潛在有利目標，再逐一識別評價，實現理論與實踐迭代升級。

2018~2022年，勘探分公司積極探索不同構造部位“斷縫體”富集帶，三輪次部署預探通江須家河組有利帶，皆獲工業氣流，勘探成果不斷擴大。特別是馬6井在須二段獲突破，日產氣36.67萬立方米。

精細雕刻氣藏形態

按照資源規模大、規模斷縫體發育、通源斷裂發育、局部構造相對高部位、砂巖儲層發育較好，以及避開生態紅線、基本農田保護區等原則，勘探分公司在“斷縫體”氣藏富集高產模式指導下，沿著不同高產富集帶部署的馬字系列井測試均獲工業氣流。

負責儲量評價工作的勘探分公司勘探研究院副主任師、儲量申報地質組組長周霞說：“我們先用物探技術給地層做CT，再選用合適參數，雕刻出地下幾千米氣藏的形態?！?/p>

科研人員圍繞含氣面積圈定原則、有效儲層下限標準、須家河組的地層精細劃分差異、產能劈分、取芯及分析化驗情況、裂縫對儲量的貢獻等，開展技術交流。

針對須二、須四段等重點層系，他們從30口井的鉆井資料入手，進行系統梳理和復盤，又以氣藏系統地質認識為依托，從錄井巖性組合、巖芯界面、沉積構造及沉積旋回、測井曲線形態、成像測井界面和地震反射特征等方面，反復對比分析，精細砂組劃分，最終實現了通南巴須二、須四段砂組分層方案的統一，為快速推進后期井位部署奠定了基礎。

新技術釋放更多產能

將一滴水滴在從商店里買來的磨刀石上，5秒之內水就滲透進去了，但將水滴在通南巴氣田的巖芯上，根本滲不進去。這說明這里的巖石比磨刀石還要致密。

為了讓潛伏在地下數千米深處致密巖石里的天然氣掙脫束縛，沿著像迷宮一樣、比蛛絲還細的孔隙喉道奔向井底，再沿著井筒噴涌出地面，勘探分公司按照勘探開發一體化評價思路，創新完井儲層改造思路與工程工藝，歷經小規模解堵改造、加砂壓裂、體積壓裂3段技術改造歷程，創新形成“水平井+大規?？p網壓裂”施工思路，實行“一段一策”技術管理，成效顯著，水平井提產效果好，單井測試日產量從早期僅3萬立方米不斷增長，先后突破10萬、20萬、30萬立方米大關。

通過新技術、新方法的應用，已逐步形成了馬路背-通江-巴中氣藏新老區一體化、縱向多層勘探一體化的蓬勃場面。

中原油田 “啃”下硬骨頭 晉升大氣田

□楊 敏

通南巴氣田是中原油田產能建設重要接替陣地，位于四川省東北部的通江縣、南江縣、巴中市境內，氣田面積超1000平方千米，構造位置處于川北復雜構造帶，氣藏埋深在3500~5500米，屬于典型的深層超深層致密砂巖氣藏。

須家河組致密氣藏就像被重重鎖在地下深處的寶藏，開采難度大。這對中原油田致密氣藏研究團隊的科研人員來說，既是不爭的事實，也是不斷前進的動力。

扎根現場、分析數據、查閱資料、反復研討……6年來，科研人員一直在與時間賽跑，與須家河組致密氣角逐。

近日，喜訊傳來，川東北通南巴氣田須家河組的致密氣勘探取得重要發現，新增天然氣探明地質儲量551.59億立方米 ，累計提交儲量達1066億立方米，標志著該氣田正式邁入千億立方米大氣田行列。

“該成果也是我國石油工業在深層超深層致密砂巖氣藏勘探開發領域的一次重大勝利，為保障國家能源安全注入新動能，也為中原油田的可持續發展提供了有力支撐?！敝性吞锟碧介_發研究院副院長周凱說。

中原油田勘探開發研究院沉積儲層專業專家尹青介紹：“該區塊地質條件復雜，致密砂巖氣藏多期河道、多期次裂縫發育，平面非均質性強，勘探難度大，具有‘儲層薄如紙’‘巖性硬如鐵’的特性，一直被視為油氣勘探領域的硬骨頭?！?/p>

科研人員以智慧作錘，敲開致密砂巖之門，實現勘探跨越。中原油田科研團隊持續開展致密砂巖攻關研究，不斷探索創新。他們深入研究多類型儲層發育主控因素、油氣成藏動態過程、富集規律，創新構建了復雜構造區致密砂巖成藏富集理論體系，形成了以斷褶-砂體-裂縫一體化表征為核心的多類型“甜點”描述評價技術，通過多因素耦合“甜點”識別技術刻畫高含氣富集帶，突破傳統勘探思維，實現須家河組薄儲層三維空間展布的描述，完成了須家河組致密砂巖氣藏的新突破，為此次重大發現奠定了堅實的理論和技術基礎。

他們以科技為刃，精準突破地質難題。針對復雜構造區致密砂巖前期測試產量低、儲量動用難度大的問題，中原油田科研團隊大膽采用非常規思路，加快工程工藝迭代升級。他們?nèi)リP(guān)大規模體積壓裂技術，不斷優化工程參數和施工程序，持續探索大斜度井和水平井鉆探。經過不懈努力，多口井測試見高產氣流，大幅提高了氣田的開發效益和產能。

截至目前，中原油田已在通南巴氣田須家河組部署實施10口試采井，累計采氣近9億立方米。

下一步，為進一步評價氣田須二、須四段氣藏產能及儲量規模，加快產能建設，中原油田將按照“整體部署、分步實施、少井高產、效益開發”的原則，繼續加強勘探開發一體化評價與部署，持續擴大通南巴氣田規模，打造規模增儲新陣地。同時，團隊將深化致密砂巖領域地質評價和工程工藝攻關，推動四川盆地天然氣產業高質量發展，為保障國家能源安全貢獻力量。

四川盆地致密砂巖氣藏潛力與技術方向

□中國石化石油勘探開發研究院專家

鄭 磊

我國天然氣資源分布廣泛，尤其以四川、鄂爾多斯和塔里木盆地為天然氣資源的核心產區。其中，致密砂巖氣藏在鄂爾多斯、四川和準噶爾等盆地儲量豐富，未來有望成為天然氣產量的重要組成部分。

與國內同類型含氣盆地相比，四川盆地致密砂巖含氣層系多、成藏條件好、氣藏分布廣，從古生界到中新生界海陸相碎屑巖地層均富集天然氣資源，目前已實現多個致密砂巖含氣區規模建產，成為四川盆地天然氣儲產量的重要組成部分。隨著地質認識深化和工程技術進步，四川盆地致密砂巖氣藏的資源潛力將得到進一步釋放。

上三疊統須家河組是四川盆地致密砂巖諸多產層中氣藏資源最富集的層系之一，具有得天獨厚的地質條件，古地理和古氣候提供了適宜的沉積環境，周緣山區河流帶入豐富的巖石顆粒和有機植物碎屑，在湖泊和河流交替作用下形成泥巖和砂巖交互地層沉積，造就優質的生儲蓋組合，奠定了天然氣成藏物質基礎。然而，經過漫長地質演化，原先疏松的砂巖變得異常致密，儲存其中的天然氣也極限壓縮，被“封印”在微小殘余孔隙中無法流動，形成了深層超深層、超低孔滲致密氣藏。針對致密砂巖氣藏勘探開發難點，石勘院持續開展地質、地球物理關鍵技術攻關，在天然氣富集規律、構造裂縫形成機理、儲層差異成巖機制、優質儲層和裂縫分布預測、有利勘探目標評價方面取得進展，助力川西新場-合興場、梓潼凹陷、川東北通南巴、川南資陽等地區取得一系列勘探開發成果。

四川盆地致密砂巖氣藏勘探前景廣闊，未來需要聚焦巖性圈閉和基質儲層富集高產規律研究及針對性工程技術應用，進一步挖掘致密砂巖天然氣資源潛力：一是加強致密砂巖儲層高孔滲帶形成機理研究，深化致密砂巖成藏富集規律認識；二是加強巖性圈閉和基質儲層“甜點”預測，攻關微裂縫和薄儲層預測技術；三是優化大斜度井和水平井鉆探，攻關大規模體積壓裂技術。

科技創新推動“氣大慶”建設

□勘探分公司勘探研究院常務副院長

李畢松

通南巴氣田屬于川北地區，主要目的層為陸相須家河組致密砂巖，埋深3500~5500米，砂體多層疊置、廣覆分布含氣、局部富集高產，屬于典型的深層超深層致密砂巖氣藏。

川北地區受龍門山、米倉山、大巴山三大造山帶影響，在多物源體系控制下，勘探開發如“蜀道之難”：巖相類型復雜，儲層特征差異大，查明優質儲層發育及分布規律難；后期受多期次、多方向構造作用疊加控制，研究斷裂及裂縫的成藏富集控制難；處于地表、地下、儲層的“三復雜”區，優質砂巖儲層和有效裂縫精準預測難。

2007年，馬路背馬1井須四段實現川東北陸相勘探突破，但后期部署探井產能差異大。科研人員通過加強區域構造分析及典型井解剖，提出須家河組斷縫體目標新認識與勘探思路，在比通南巴背斜深近2000米的通江向斜部位部署馬3井。2017年，馬3井須四段試獲工業氣流，證實了該區發育斷縫體氣藏，取得勘探重大突破，后期持續加強地質工程一體化攻關和甩開評價，部署陸相專探井皆獲工業氣流，標志著通南巴氣田的誕生。

多年來，研究團隊積極開展川東北地區須家河組深層致密砂巖氣藏富集規律和“甜點”地球物理預測技術攻關，碩果累累：創新建立了深層致密砂巖“斷縫體”新類型優質儲滲體發育模式與評價體系，構建構造強變形區“雙源供烴、斷砂輸導、巖性控藏、斷縫控富”天然氣富集高產模式，明確深層致密砂巖氣富集高產規律；創新形成面向深層致密砂巖精準成像的復雜山地“高密度”地震采集與“寬頻寬方位”地震處理關鍵技術；創新形成了致密砂巖“斷縫體”三元一體空間表征目標描述預測技術；采用非常規思路，加快工程工藝迭代升級，單井測試日產量從早期3萬立方米逐步增長到最高超30萬立方米，有效推動致密砂巖氣規模儲量升級、商業動用，支撐了川北地區陸相天然氣大規模增儲上產。

目前，通過勘探開發一體化評價部署，通南巴氣田已建成產能5.38億立方米/年，多口井試采效果良好，有力推動了四川盆地“氣大慶”建設，為保障國家能源安全與社會經濟發展作出積極貢獻。
