閱讀提示

隨著氣溫逐漸轉暖，2024~2025年供暖季即將結束。儲氣庫通過釋放儲存的天然氣，確保了供暖和居民用氣穩定，發揮了重要的調峰保供作用。

儲氣庫通常指天然氣地下儲氣庫，是將天然氣注入地下儲集空間而形成的人造氣藏，集季節調峰、應急供氣、戰略儲備等功能于一身，而我國面臨建庫地質構造復雜、儲層物性差、壓力低等難題?！笆奈濉逼陂g，中國石化攻關形成了儲氣庫高效建庫關鍵技術，有力支撐了12座儲氣庫安全建設和高效運行，有力保障了我國天然氣能源穩定供給。

□中國石化石油勘探開發研究院 賈躍瑋 張廣權

儲氣庫通常指天然氣地下儲氣庫，是將天然氣注入地下儲集空間而形成的人造氣藏，集季節調峰、應急供氣、戰略儲備等功能于一身。

氣藏型儲氣庫是主流建庫類型，具有規模大、成本低的優點。國外儲氣庫選址以淺層簡單構造、中高滲儲層、整裝枯竭氣藏為主，并相應形成了一套完整的庫址篩選評價與建庫技術體系，在密封性評價、注采能力評價、庫容參數設計、技術對策及方案設計技術等方面較成熟。全球近70%的儲氣能力分布在北美和歐洲。

我國建庫地質條件呈構造復雜、儲層物性差、壓力低等特點。中國石化可建庫目標地質條件普遍面臨埋藏深、構造破碎、非均質性強、水淹嚴重、流體分布復雜等問題。面對建庫目標類型復雜多樣的難題，中國石化石油勘探開發研究院與中原油田、勝利油田、東北油氣、西北油田、天然氣分公司等企業組成聯合攻關團隊，攻關研究形成復雜油氣藏儲氣庫建庫與運行關鍵技術，支撐集團公司在“十四五”期間先后完成衛11、文13西、文24、清溪、孤西、永21、白廟、龍鳳山北201、大澇壩、朱家墩等10座氣藏型儲氣庫的建設工作，實現儲氣能力質的飛躍。

水淹禁區突圍成功

邊底水氣藏在開發過程中通常伴隨著水體的逐漸侵入，此類氣藏天然氣資源的開發枯竭往往意味著水體對儲層空間的占據。位于勝利油田的永21氣藏就是典型的完全水淹枯竭邊底水氣藏?！叭绾螌⒄紦?jù)儲集空間的水體清理出去，給未來注入的天然氣‘騰地方’，是此類氣藏改建儲氣庫的關鍵。”集團公司首席科學家曾大乾表示，“我們先后明確了兩大建庫關鍵問題，一是地質體密封能力究竟如何，二是建庫參數與技術對策該如何設計?！?/p>

石油勘探開發研究院與勝利油田勘探開發研究院組成聯合攻關團隊，圍繞永21氣藏地質與開發特征開展細致入微的分析研究。

在密封性評價方面，研究人員從氣藏復雜斷背斜構造特征出發，建立了涵蓋儲層、蓋層及斷層的高精度流體-固體耦合地應力模型，綜合運用蓋層、斷層多尺度力學、滲流完整性及流體封閉邊界分析方法，研究形成復雜斷塊型儲氣庫承壓能力評價技術，系統評價了永21氣藏密封能力，明確了儲氣庫運行上限壓力高于原始地層壓力40%，有力支撐了永21儲氣庫高效建庫技術對策的制定。

在建庫技術對策設計方面，攻關團隊基于多周期氣水互驅庫容參數時變機理研究成果，建立分區帶時變庫容預測模型，創新形成水淹氣藏儲氣庫建庫優化技術，建立了低部位排水、高部位注氣協同作業建庫模式，實現了快速建庫與有效控水，順利建成我國第一座完全水淹氣藏型儲氣庫。

排液擴容提升效益

邊底水砂巖氣藏經歷長期衰竭式開發，導致不同區域水侵特征差異極大。此類極復雜水侵氣藏改建儲氣庫是常規技術理論難以解決的技術難題。中原油田文13西氣藏就是一個復雜水侵建庫對象。“在建庫之初，我們建立時變數值新模型，通過預測氣水分布和水侵量，將氣藏劃分出3種水侵模式，即注入水水侵、混合水侵和邊水水侵?！敝性吞飳＜彝踔緦氄f，“如此復雜的水侵枯竭氣藏，只有因地制宜、分區而治才能實現建庫目標，分區注采排液優化技術就是我們的法寶?！?/p>

攻關團隊首先開展了長巖芯排水?dāng)U容模擬實驗，模擬了注氣驅水、吞吐攜液、泵抽等不同方式，以及物性、注氣速度等對排水?dāng)U容的影響規律，明確了注氣驅液比吞吐攜液可以更好地實現庫容恢復。在此基礎上制定了文13西儲氣庫分區、分類排液擴容對策，即注入水水侵區采用驅替井網氣驅排液，混合水侵和邊水水侵區采用氣驅排液，同時在區帶單元內提出細分連通單元、分區注采的井網部署模式，形成文13西排液建庫優化方案。

方案實施的第二周期，文13西儲氣庫注采氣能力提升明顯，采氣量自0.27億立方米提升到0.53億立方米；排液量由0.43萬立方米提升至1.12萬立方米，提升160%。動態庫容穩步提升，第二周期建成3.1億立方米，達容情況優于國內同類型儲氣庫。

凝析氣藏開啟新篇

早期凝析氣藏建庫過程中，未將提高凝析油采收率與儲氣調峰能力協同考慮，籠統注采凝析油采出程度低，造成資源浪費。石油勘探開發研究院與西北油田研究人員沒有因循守舊，通過持續攻關，創新形成強邊底水高含油凝析氣藏提采協同建庫技術，開啟了凝析氣藏注氣提采、協同建庫的新篇章。

研究之初，研究人員面臨凝析氣藏多周期注采多相-多階段滲流機理認識不清、高含油凝析氣藏多輪次注采相態變化無法表征、強邊底水高含油凝析氣藏協同建庫技術對策無先例可循三大難題。攻關團隊從實際問題出發，集思廣益、精準施策，通過開展提采-協同-儲氣全周期滲流模擬實驗，揭示了兼顧高速調峰-控水-增油三功能的參數影響機理；建立了多周期熱力學參數場時變的相平衡新模型，改進組分?jǐn)?shù)值模型，創新形成了基于凝析油氣動態相平衡的時變數值模擬技術；建立了基于水侵、反凝析、巖石變形的時變庫容預測新模型，開展分階段注采井網部署、分階段合理運行壓力研究，逐步形成了強邊底水高含油凝析氣藏協同建庫參數預測技術。這些新技術有效賦能西北油田大澇壩儲氣庫（一期）的建設，新增工作氣量2億立方米，提高凝析油采收率19.9個百分點。

老牌儲庫擴容增產

文96儲氣庫已運行9年，是中國石化資深“老牌”儲氣庫，已累計采氣11.6億立方米，實現了季節調峰、應急供氣等保供目標。研究人員沒有坐享文96儲氣庫運行成果，而是將目光轉移到擴容增產問題上，希望通過技術創新讓老庫煥發新活力。

文96是典型的水侵型儲氣庫，存在著氣水不同相態流體在儲層中相互驅替，水體能量、地層壓力、飽和氣體三者之間“糾葛不斷”，研究人員經?！奥勊儭?。為充分挖掘文96儲氣庫擴容增產潛力，天然氣分公司與石油勘探開發研究院組成聯合攻關團隊，聚焦儲氣庫驅水-排水?dāng)U容技術對策，逐步開展分區注采能力預測、水封氣變化規律分析、基于滯后效應時變數模等關鍵技術研究。

扎實的基礎研究逐漸結出科技成果，文96儲氣庫驅水、排水?dāng)U容增產對策嶄露頭角。研究團隊利用建立的基于滯后效應的時變數值新模型，開展了注采次序?qū)Σ邇?yōu)化，提高排水量20.3%，促使氣藏構造低部位加速攜液，實現了邊部擴容。優化注采運行制度方案，使氣水關系相對均勻，氣水過渡帶變窄，降低水層損耗量12%，有效庫存量相對提高。結合在中低部位部署兩口加密井，增強儲層動用和邊水排采，預計提升工作氣量14%，排水量及擴容速度提升3倍，減少水層損耗2.9%。

中原儲氣庫群：研發關鍵技術應對復雜地質挑戰

□本報記者 楊 敏  通訊員 田洪維

“截至目前，中原油田管轄的衛11、文13西、文24、清溪、白9等5座儲氣庫當期采氣超過2億立方米，實現了本輪周期安全平穩超計劃運行。”中原油田勘探開發研究院衛11儲氣庫動態跟蹤小組成員張凱瑞說。

中原油田專家王志寶說：“建庫目標受資源稟賦影響，物性差、斷塊碎、埋藏深、氣水關系復雜，多為復雜斷塊、低滲、邊底水、高含凝析油氣藏等新類型，技術挑戰性極大?！?/p>

針對復雜類型儲氣庫存在如何“注得進”“存得住”“采得出”等技術難題，研究人員精細地質研究，深化建庫機理認識，強化工藝配套研發，創新形成了復雜地質條件的多類型儲氣庫建庫關鍵技術。

該技術包含的復雜斷塊儲氣庫四維動態密封性評價技術，全面支撐了中國石化儲氣庫建庫目標篩選，拓展了我國復雜類型儲氣庫建設新領域；庫容及注采能力優化提升技術，全面支撐了中國石化水侵型和超高壓型儲氣庫的科學設計與高效建成；凝析氣藏協同建庫技術，形成了凝析氣藏注氣提采與儲氣調峰協同新模式，支撐建成了國內首個在產凝析氣藏協同型儲氣庫；復雜類型儲氣庫提速提質工程技術，則使衛11儲氣庫縮短建庫周期56%，創國內同類型儲氣庫建設周期最短紀錄。

中原儲氣庫群建庫關鍵技術支撐建成了以文23、文96、衛11等為代表的百億立方米儲氣規模的中原儲氣庫群，調峰氣量能滿足8000萬戶家庭的過冬用氣需求。

勝利油田永21儲氣庫：“少井高產”將水淹氣藏變廢為寶

□本報記者 于 佳

通訊員 王 迪 賈玉濤

為緩解天然氣供需矛盾，近年來勝利油田認真貫徹國家戰略方針和集團公司有關部署，加快推進地下儲氣庫建設。

2021年，勝利油田建成國內首座強邊底水儲氣庫——永21儲氣庫，設計庫容4.96億立方米，截至目前累計注氣1.4億立方米，儲氣庫達容后每年將有2.38億立方米天然氣儲存及供應能力。

永21儲氣庫是利用永21水淹廢棄氣藏改建而成，地下構造就像一個倒扣的碗。如何在注氣過程中保持適當壓力，既不破壞氣藏，又把氣藏里的水順利驅出去，以及如何在采氣過程中不把水一起帶出來，成為永21儲氣庫建設中最大的難題。

儲氣庫采氣強度是常規氣藏開發的10倍以上。針對儲氣庫高速注采氣需求，為確保建庫過程中快速驅水且有效控制壓力，勝利油田設計了兩口排水井，在注氣過程中，利用排水井輔助降壓，使氣藏始終保持安全壓力狀態。同時，他們合理控制注氣速度和階段累計注氣量，確保天然氣不突破氣水前緣位置，防止注氣過程中發生氣竄。

勝利油田還樹立“少井高產”理念，改變直井注采的常規模式，注采井全部設計為水平井，通過增大井筒與地層的接觸面積，實現在采出同樣氣量的情況下強度小、采得多，確保采氣過程中不帶出水。

此外，他們開展了大量研究，探索出永21儲氣庫的最佳承載壓力、注氣速度及合理采氣量，實現了永21地下儲氣庫的科學設計。

天然氣分公司：打造儲氣庫 建設運行“雙高地”

□張晨輝

儲氣庫被稱作地下“天然氣銀行”，對保障能源安全平穩供應具有重要意義。天然氣分公司通過近15年探索，在鹽穴及氣藏儲氣庫雙領域形成了成熟的建庫技術、配套注采工藝技術，以及達容達產和監測技術，打造儲氣庫建設運行“雙高地”。

為保障華北地區天然氣調峰保供需求，天然氣分公司于2009~2019年建設投用了文96儲氣庫和文23儲氣庫一期工程。2020年起，天然氣分公司針對文96儲氣庫自主開展達容完善、井場無人值守改造、運行模式調整等建設工作，逐步形成了弱邊水氣藏型儲氣庫達容達產配套關鍵技術等建庫技術，以及生產一體化優化與智能決策等運行關鍵技術。截至2024年底，文96儲氣庫最高庫存氣量達到6.55億立方米，超過設計庫容近0.6億立方米，在中國石化氣藏型儲氣庫領域開了先例。

金壇儲氣庫是中國石化第一座鹽穴儲氣庫。天然氣分公司健全完善了鹽穴儲氣庫選址、鉆完井、溶腔、不壓井作業、注采運行等全鏈條建設及生產管理體系。針對金壇地區多夾層鹽穴特質，他們探索形成了多夾層鹽穴儲氣庫穩定性評價及井位部署優化技術、鹽穴腔體形態控制技術、畸形鹽腔修復技術、高效注氣排鹵控制技術等關鍵建庫技術，保障了造腔溶腔的質量和效率。2016年投產至今，已建成投產15口井，注采超過120次，注采氣總量超過26億立方米。

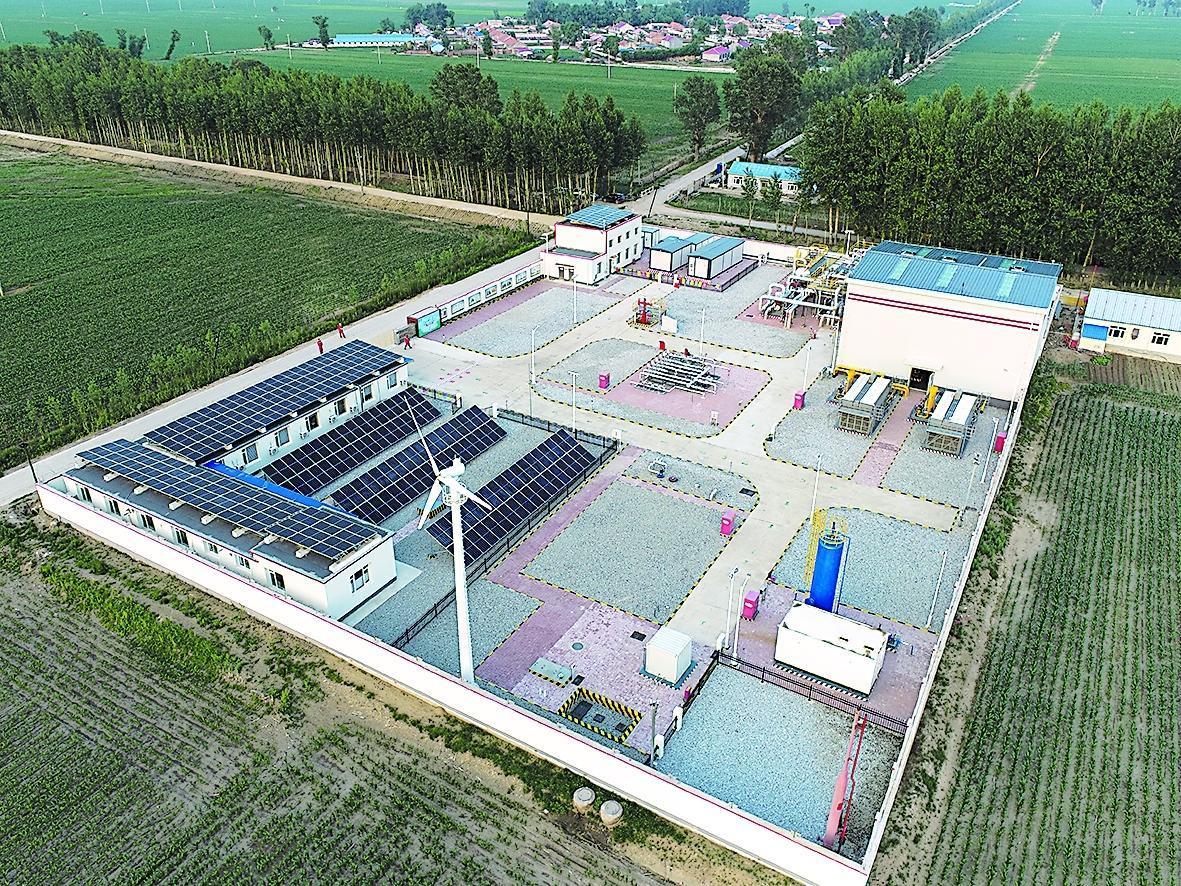

東北油氣孤家子儲氣庫：低成本快速建成首座碳中和儲氣庫

□本報記者 張萬東

東北油氣孤家子儲氣庫是我國首個碳中和儲氣庫，建設庫容3.76億立方米，儲氣能力2.57億立方米。依托已建八屋-四平輸氣管道，氣源為松南、龍鳳山等多個氣田。

持續優化工程設計。孤家子儲氣庫全部利用老井及閑置場站，實現低成本、快速建庫。儲氣庫設計運行壓力5~15兆帕，為中國石化目前設計運行壓力最低的廢棄氣藏儲氣庫，運行成本大幅降低，能耗同比降幅50%以上。

推行“六化”工程建設。孤家子儲氣庫采用“標準化設計-工廠化預制-模塊化建設-標準化工地-信息化管理-數字化交付”一體化建造作業方式。東北油氣通過“六化”技術和管理體系，實現了各環節的有效銜接、產能區塊的快建快投，以及全生命周期成本最低。

數字智能管理引領。孤家子儲氣庫生產現場安裝了氣體檢測儀、溫度傳感器、壓力傳感器等智能監控設備，通過中控自動化管理系統，實現“數據自動采集、異常自動報警、電子監控巡檢”的運行模式。

綠色低碳運行。東北油氣在孤家子儲氣庫全面推行綠色低碳理念，在注采站利用分布式光伏、風力發電系統供電，在注采井場利用“風光互補+儲能”方式全部實現新能源替代網電。

現場管理標準化。東北油氣梳理設備設施、流程標識、閥門標識、操作規程等現場標準化工作。目前，儲氣庫初步建成設備設施管理標準化、工藝流程標準化、消防設施管理標準化、現場操作標準化的站庫，場站標準化建設水平穩步提高。
