小工裝保養封隔器 拆裝彈簧變?nèi)菀?/strong>

● 問 題

在油氣田勘探開發常用的P-T型封隔器保養過程中，因彈簧組彈力大（每組6個彈簧），壓縮困難，操作起來需要3人配合，不僅耗時費力，而且保養質量一般、存在安全隱患，國內尚無針對此問題的專項保養工具。

● 創新點

全國勞動模范、集團技能大師、江蘇油田首席技師田明，經過攻關研究，巧用杠桿原理，設計了一種專門解決此類問題的“P-T型封隔器保養工裝”——制作一個支撐環，給支撐環外側鉸鏈連接可旋轉的動力手柄，支撐環內壁固定連接兩個圓柱體用于扶正封隔器本體。通過扳動工裝手柄達90度角，即可產生放大10倍的作用力，輕松壓縮摩擦塊和彈簧至所需位置，同時手柄端部的平面設計能夠鎖定摩擦塊于壓縮狀態，便于其他摩擦塊的拆卸。

● 效 果

在使用小工裝保養封隔器時，原本需要3人協同硬性壓下彈簧進行拆裝，現在僅需1人即可高效完成彈簧組合的更換，不僅減輕了勞動強度、節省了操作時間、提高了工作效率，還提升了封隔器檢修維護過程中的安全性和入井坐封成功率，杜絕了返工。

本報記者 潘月斌通訊員 譚 麒

2月9日，在江蘇油田工程技術服務中心工具隊的設備保養車間，一項創新技術正在悄然改變P-T型封隔器的保養方式。該中心連續油管技術服務項目部總工程師田明，帶領徒弟于海洋、顧紀綱，成功應用自主研發的“P-T型封隔器保養工裝”，對5寸半P-T型封隔器進行了高效保養。

在現場，田明左手扳動工裝手柄，輕松地將摩擦塊和彈簧壓縮至所需位置，并拆下4個摩擦塊，更換了里面的24個強力彈簧，整個過程不到5分鐘。

據悉，P-T型封隔器是油氣田勘探開發作業中常用的工具，其坐封機制依賴于下部摩擦塊與套管間的摩擦力，以實現芯軸旋轉、坐封換位、油層封隔。摩擦力的大小直接受摩擦塊下部張力彈簧彈力的影響，彈力不足可能導致摩擦塊跟轉或打滑，進而影響封隔器的坐封成功率。封隔器在井下一旦坐封不成功，重新起下管柱費用昂貴。

以往，P-T型封隔器在保養過程中，由于每組6支彈簧的張力大，壓縮困難，更換摩擦塊和彈簧的操作需要3個人協同才能完成，耗時費力，還存在安全隱患。而國內尚無能解決此問題的專項保養工具。

為解決這一難題，田明對P-T封隔器的結構和工作原理進行了深入研究，并巧妙利用杠桿原理設計出這款小工裝。

小工裝由支撐環、連接螺絲、鎖定桿等部件構成，使用時只需扳動手柄轉動90度，即可產生10倍放大的作用力，輕松將摩擦塊和彈簧壓縮至所需位置并鎖定。原本需要3人協同工作20多分鐘才能完成的任務，現在只需1個人5分鐘即可完成。這不僅節省了時間，而且減輕了勞動強度，提高了操作的安全性和封隔器性能的可靠性。

江蘇油田年產原油110萬噸，每年需要保養帶摩擦塊的各種封隔器超過200支。小工裝的成功研發，不僅解決了封隔器保養過程中的一大難題，還為油氣田試油、作業技術領域帶來了新的技術革新，為油氣田的高效勘探開發提供強有力的支持，具有廣闊的應用前景。

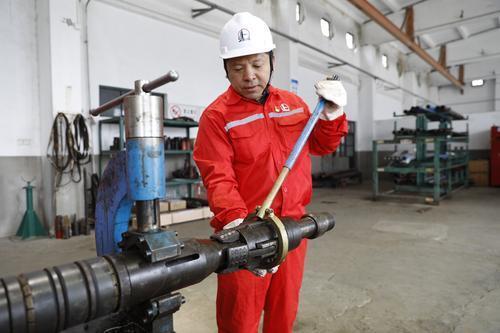

圖為：集團技能大師田明使用自制的小工裝快速完成了P-T型封隔器的保養。本報記者 潘月斌 攝

氣動刮泥器 清潔鉆具效果好

● 問 題

鉆井施工起鉆作業中，鉆具表面附著的泥漿，如不及時清除，將會使鉆臺濕滑，嚴重的還會造成泥漿外溢，給井場環境帶來污染。在深層超深層鉆井中，原有的膠皮式刮泥器被限制使用。為此，現場需要安排兩名員工，長時間站立在井口進行刮泥漿作業，勞動強度較大，且存在安全風險。

● 創新點

華北石油工程西部分公司90152HB鉆井隊機械工長鄭凱宣，受鉆工使用氣動清洗機清潔井架污垢啟發，研制出氣動刮泥器。他將環抱式工具面固定在井口，連接現場高壓氣源，用4個噴頭對井內起出的鉆具進行高壓氣吹掃泥漿，有效替代人工操作，保證了鉆具表面的清潔及泥漿有序回歸井筒。

● 效 果

氣動刮泥器解放了原先需要進行刮泥漿作業的內外鉗工，他們可以遠距離觀察鉆具表面磨損情況，有效降低勞動強度、保障安全作業。目前，氣動刮泥器已推廣應用于該公司各鉆（修）井施工隊伍。

張 均

“看，我制作的這個刮泥神器好用吧。”2月12日，看著一根根干凈整潔的鉆桿從井內起出，華北石油工程西部分公司90152HB鉆井隊機械工長鄭凱宣很是高興。

起鉆是鉆井施工中的常規性作業環節，若井深在8000米以上，單趟起鉆就需要14個小時。原有的膠皮式刮泥器安裝流程煩瑣，如果井下出現復雜情況或異常高壓，會影響后續及時處置，因而在深層超深層鉆井中被限制使用。井隊內外鉗工只能在搬吊卡、卸扣、推鉆具等工序完成后，手持刮片弓著腰進行刮漿作業。長時間的高強度勞動，容易讓員工疲憊且精力不集中，也存在一定的安全風險。

“如果設計出一個省時省力的刮泥工具，兄弟們就輕松多了?！笨吹姐@工兄弟們的辛苦勞作，愛琢磨的鄭凱宣開動腦筋。他先用廢舊的橡膠軟管，制作出纏繞式刮泥器。在現場實踐中，他發現，這種刮泥器對于鉆桿本體的刮泥效果挺好，但是在起鉆經過一個鉆桿接頭時，刮泥器內徑會被撐大，不能有效對下一根鉆具本體進行刮泥。

一次在鉆臺上，鄭凱宣看到鉆工使用氣動清洗機清潔井架污垢，瞬間產生了靈感，制作出氣動刮泥器。他將氣管線接至井口，并截取廢舊套管，經過打孔、焊接、套絲等工序，將環抱式工具面固定在井口。高壓氣源通過環抱式工具面上的4個噴頭，從不同方向，輕松地將井內起出鉆具表面附著的泥漿吹掉，并沿著導流口回收至井筒內，完美替代人工刮泥作業。

氣動刮泥器有效降低了員工勞動強度，提高了安全系數，受到廣大員工歡迎，并在該公司2024年度創新成果評比中獲一等獎。目前，華北石油工程公司已將氣動刮泥器在各鉆（修）井施工隊伍進行全面推廣應用。

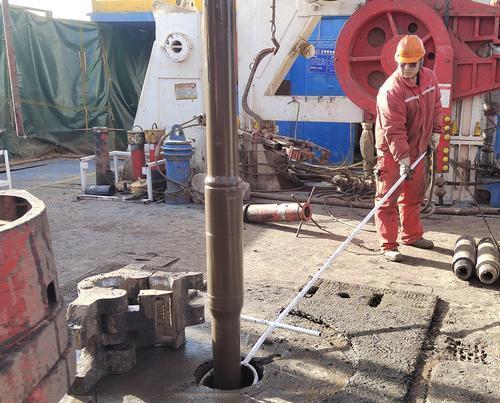

圖為：華北石油工程西部分公司90152HB鉆井隊機械工長鄭凱宣給井口安裝氣動刮泥器。李 強 攝

閥門有了“金鐘罩” 再也不懼雨雪冰凍

● 問 題

油庫管線上的閥門形狀各異，運行中不利于防護，尤其在雨雪冰凍等天氣下，不僅容易銹蝕降低質量，影響使用壽命和啟閉可靠性，還會帶來一定安全隱患，給設備維護帶來較大壓力。

● 創新點

湖南長沙石油長沙油庫的專業技術團隊經過多次研討試驗，設計出“金鐘罩”——依據閥門形狀定制不同直徑的鐵桶，給鐵桶涂上具備耐腐蝕性、耐光老化、防火阻燃和環保性能的黑漆，然后給閥門套上塑料布，再罩上加工過的鐵桶，有養護需要時把鐵桶取下即可。

● 效 果

“金鐘罩”制作成本低，既簡便實用，又整齊美觀，解決了設備養護的大難題。從此閥門不再懼怕雨雪冰凍等天氣，使用周期延長3~5年，同時為油庫降低了養護費用。據估計，此舉可為長沙油庫每年節省養護費用10萬元，具有良好的經濟效益和推廣價值。

曾芬

“瞅瞅咱油庫自制的‘金鐘罩’，是不是很棒？拿個滿分沒問題吧！平時用這個罩子罩上閥門或管線接頭，可以有效避免銹蝕，同時在保養、檢修過程中取下保護罩，操作也簡便，大大提高了工作效率?！?月11日，湖南長沙石油“五小”創新成果深化應用推廣活動現場，長沙油庫主任張志剛展示長沙油庫交的“作業”——“金鐘罩”，讓現場評委和與會人員贊不絕口。

2024年10月下旬，長沙石油開展“五小”創新成果深化應用推廣活動。接到活動通知后，張志剛帶領長沙油庫專業技術團隊，根據油庫實際情況，決定以創新管線閥門保護為選題，依據閥門形狀定制不同直徑的鐵桶作為保護罩使用。

他們對各類閥門進行測量，并研究改造方案，繪制加工圖紙。在委托定制“金鐘罩”期間，技術人員不斷跟蹤制作進度，保證鐵桶尺寸的準確度和質量。隨后，他們給鐵桶涂上具備耐腐蝕性、耐光老化、防火阻燃和環保性能的黑漆，制成“金鐘罩”。在油庫現場，他們先是給閥門套上塑料布，再罩上“金鐘罩”，有養護需要時把鐵桶取下即可。

“金鐘罩”看似小，但在管線閥門上安裝后，得到了大家的一致好評。有了它，既可以直觀地看到閥門的閥位狀態和閥桿潤滑保養情況，又能減少雨雪侵蝕，更有利于閥門的維護保養。在2月的“五小”創新成果評比中，“金鐘罩”獲得優秀獎。

“油庫的這個‘金鐘罩’，對我們加油站啟發很大，只要用心、用情，我們?cè)诩佑驼疽材茉O(shè)計類似的保護罩，用以維護各種裝置的‘健康’?！痹诂F(xiàn)場觀摩的長沙石油金霞加油站經理喻珊珊說。

圖為：湖南長沙石油員工陳斌林準備取下長沙油庫管線閥門上的“金鐘罩”，對閥門進行養護。曾 芬 攝
