地球物理公司 鍛高科技“神器” 闖霍拉山“禁區”

【項目介紹】

輪臺北三維地震勘探項目（簡稱：輪臺北三維項目）工區位于新疆天山南麓。這里是國內地震勘探地形最復雜的地區，千峰聳立、峽谷縱深、斷崖遍布，被稱為“勘探禁區”。該項目是典型的復雜山前帶地震勘探項目，復雜山前帶發育背斜和成排成帶的逆沖斷塊，具有良好的圈閉條件和形成大型油氣藏的有利條件，勘探潛力巨大。經過新疆哈山地區、川東北鎮巴地區、川西龍門山地區、新疆柯坪地區等多個地震勘探項目的實踐，中國石化山前帶地震勘探技術水平逐年提高，山前帶地震勘探取得了一定突破。

□陳 俊 張廣虎 蔣云龍 郭金阜 侯宇祥

9月28日，由地球物理公司勝利分公司SGC2103隊承擔的輪臺北三維項目野外采集工作圓滿收官，成功填補了該區域的石油勘探資料空白，被甲方評為“安全優質高效工程”。

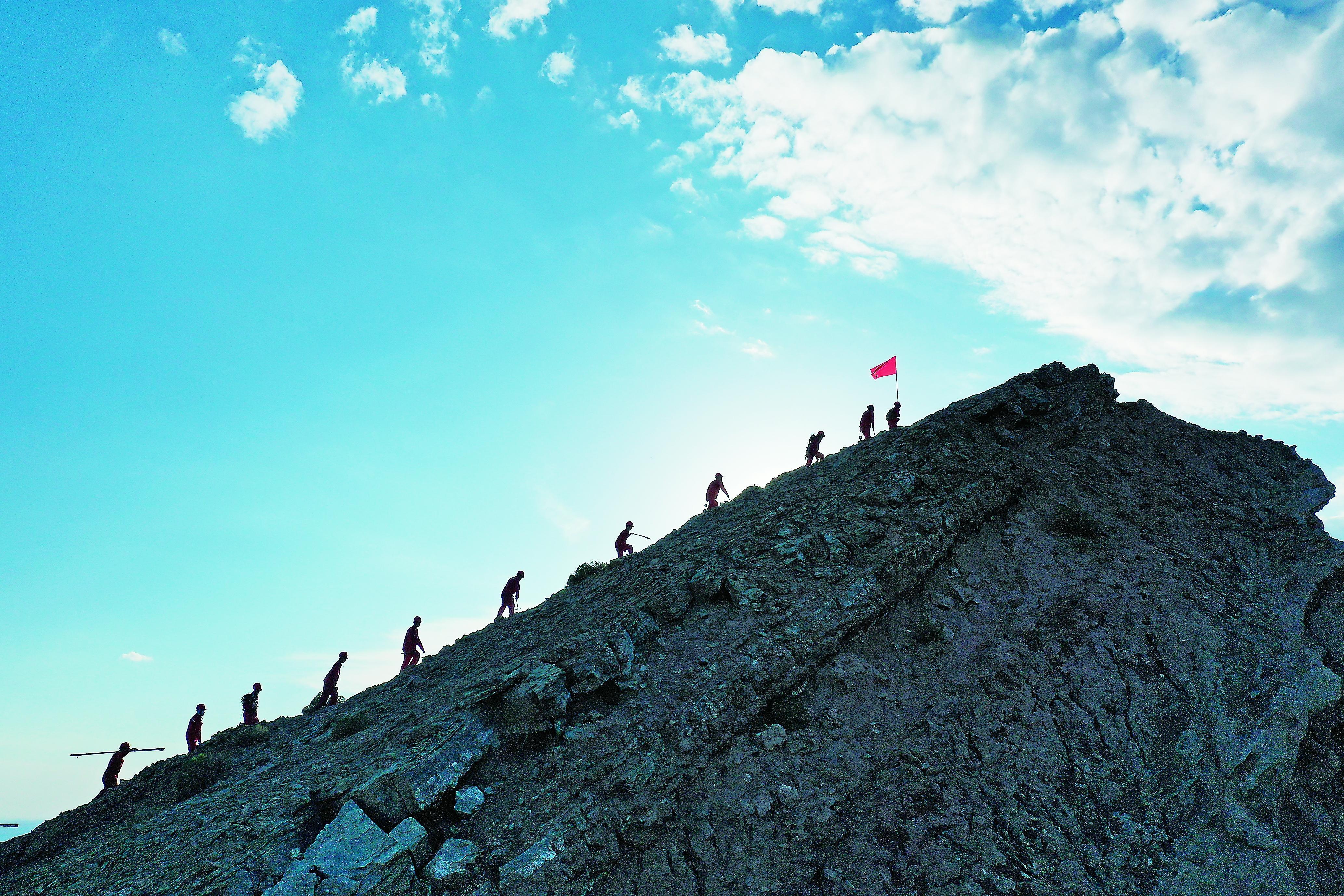

輪臺北三維項目位于新疆維吾爾自治區天山南麓的霍拉山高原，平均海拔超過2000米，山體最大落差達1500米，由下至上一層層的礫巖、砂巖重疊分布，坡度最陡處接近90度，被地質學家稱為“勘探禁區”。該地區地表千峰聳立、溝壑縱橫，地下斷層發育、地層破碎，屬于典型的復雜山前帶。

長期以來，復雜山前帶攻關一直是困擾勘探界的難題。山前帶交會處強烈擠壓作用造成地下構造高陡破碎，與復雜多變的近地表地震地質條件共同造成地震原始數據信噪比極低，構造成像困難。

近年來，地球物理公司持續開展山前帶地震勘探攻關，通過優化觀測系統設計， 大力攻關瓶頸技術、加速發展核心技術，不斷提高地震資料品質，先后在準噶爾盆地哈山山前帶、陜西鎮巴山前帶、四川盆地龍門山山前帶、新疆柯坪山前帶等地區發現和落實了一批鉆探目標，獲得了可觀的商業油氣流，取得了山前帶領域勘探突破。

今年5月，地球物理公司再次踏上新征程，挺進霍拉山高原，向“勘探禁區”發起挑戰。

“量身定制”密撒網

“看，這條斷崖的高差不是那么大，明天我?guī)说浆F(xiàn)場看一下周圍地形。”9月2日晚，地球物理公司勝利分公司SGC2103隊經理侯勇志與勝利分公司地震采集專家謝孝軍正討論著技術方案。一旁的電腦屏幕上，工區3D模型如同透視的“千里眼”，全方位地展示著霍拉山的奧秘。

輪臺北三維項目工區呈現“四多、三無、一高、一重、兩復雜”的特點，地震成像難度大。為獲取精準的地震資料，項目團隊首次在新疆探區實踐應用了激光雷達點云數據技術。與傳統測量相比，機載激光雷達可全天候作業，獲得的點云數據更密集。高精度、高密度的激光點云數據通過人工交互處理，就能獲得精準的數字高程模型，準確體現真實地形、地物情況，圖像精度可達20厘米，特別有利于復雜環境區的航攝作業。

“只有想盡一切辦法獲取精準數據，才能更準確地給工區‘把脈’，為實地踏勘、設計點位、完善施工方案提供堅實保障?！焙钣轮菊f。

在高精度數據的支撐下，技術人員為項目量身定制了一套施工方案。他們主動在有利構造內優化觀測系統，把回折區域道距加密為15米，把接收線距由180米加密為90米，并按照“五避五就”原則優選激發點位?！斑@就好比用網撈魚，網越密，撈上來的魚才能越多?！敝x孝軍說。

同時，該項目還投入使用了中國石化系統內第一套擁有自主知識產權的地震采集工程軟件SeisWay。該軟件由地球物理公司自主研發，在復雜地質目標的觀測系統優化設計與評價、超大規模觀測系統布設及實時屬性分析、地震資料品質定量化分析等方面展現了突出的技術優勢，從技術層面降低了懸崖區的采集難度。

“地空協同”全覆蓋

“一號營地人員全部收工下山，安全返回。”

“二號營地人員全部收工下山，安全返回?！?/p>

…………

每天晚上9點半，在項目應急值班室北斗監控平臺上，都會準時收到從野外營地發回的短報文信息?！肮^(qū)里沒有信號，我們配備了北斗終端，要求大家每天收工后發送實時位置信息，確保及時準確掌握人員動態。”SGC2103隊放線班班長陳蓬山說。

輪臺北三維項目工區是名副其實的“三無”地區——無路、無人、無信號。為解決通信難題，該項目配備了110臺北斗車載終端、220部北斗手持終端。這些基于北斗衛星系統的國產化終端設備具有定位、短報文、“SOS”一鍵報警等功能，能有效解決復雜高大山體區無公網信號的應急通信問題。

同時，項目部建立起高頻中繼覆蓋全區的通信主網、IEM智能井炮激發通信網、MESH電臺傳輸網、北斗短報文應急通信網等四大通信體系，實現了工區信號全覆蓋，為現場作業和員工聯絡保駕護航。在作業過程中，他們還自主研發了IEM智能井炮激發管理系統，激發成功率達99.71％。

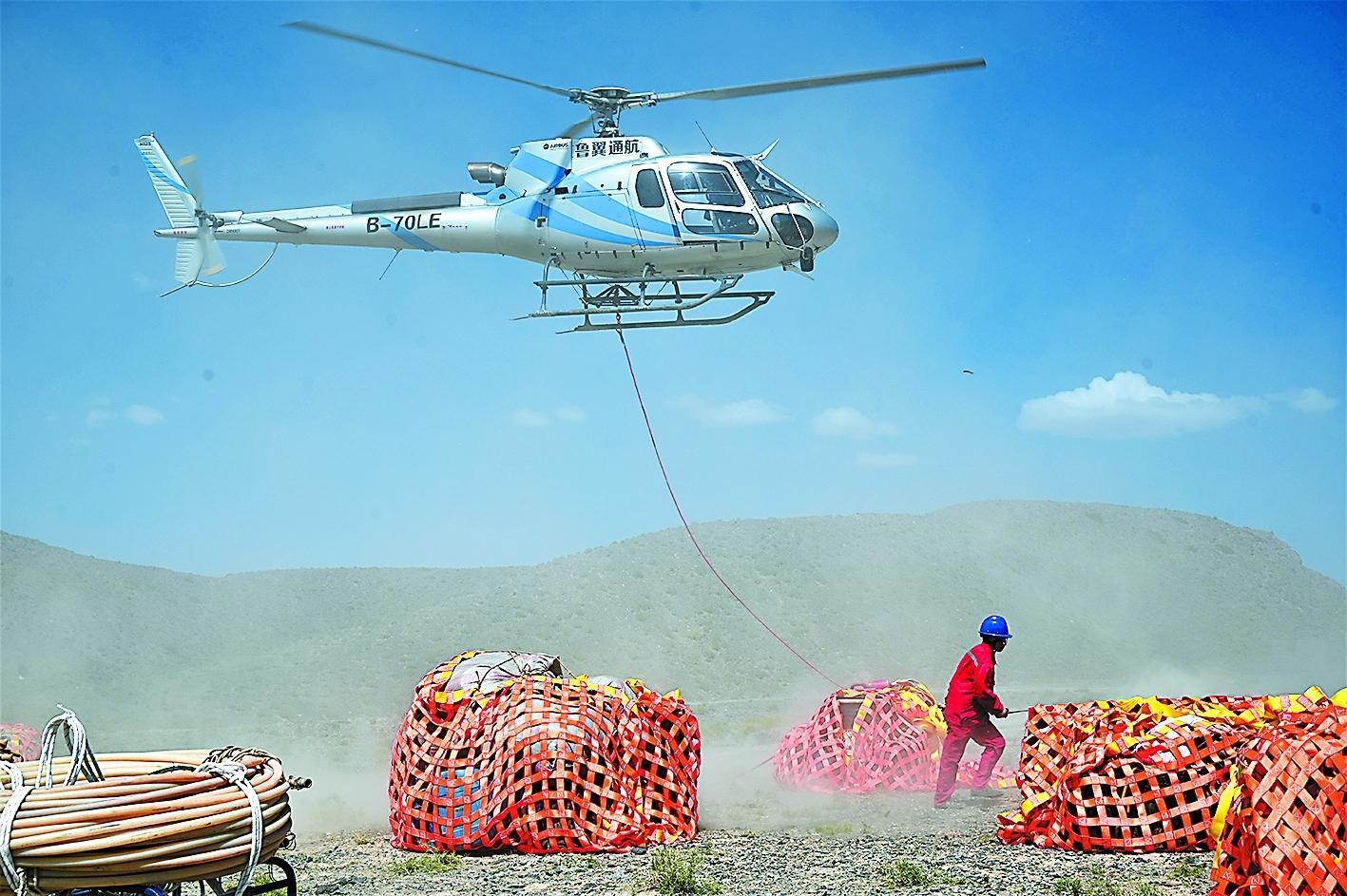

此外，為進一步降低勞動強度和施工風險，輪臺北三維項目采用直升機輔助作業方式，將員工和物資快速送達施工區域，施工效率翻了一番多。

“枕戈以待”為高效

“電壓8.3伏，電阻730歐，節點儀指標正常?！?月15日，項目部放線班員工羅寶秀正在進行節點儀器測試工作。

“項目計劃使用6萬多道節點儀，我們要確保每一個節點儀參數正確、數據不丟。”陳蓬山介紹，該項目首次使用兩種節點儀在西部探區高陡山地區域進行混合采集，必須保證萬無一失。

這些儀器只有巴掌大小，一只手就可以拿起來，卻被大家稱為“神器”。它們被埋入地下并激活采集功能后，可以通過衛星授時實現自主獨立不間斷記錄地震數據。只要在手機上下載專用APP，操作人員就能通過藍牙完成啟動采集、質控等工作，采集完成后，再通過數據管理系統下載信息、切分并最終合成為單炮記錄。

“這些節點儀采用無線接收方式，待機時間接近50天，既可有效避免常規有線接收出現的排列斷開、數據丟失情況，又能降低員工勞動強度，安全又高效。”陳蓬山說。

枕戈以待只為高效生產。厘米級激光雷達點云數據、智能化自主激發系統、實時氣象監測軟件、可控震源車等一系列創新成果在輪臺北三維項目應用，不僅提升了采集效率，而且保障了勘探品質，助力科研人員進一步揭開“勘探禁區”的神秘面紗。

“今后，我們將繼續強化科技創新引領，不斷促進技術成果應用到物探生產中，推動勘探實現新突破?！钡厍蛭锢砉靖笨偣こ處?，勝利分公司總經理、黨委副書記劉濤說。

專家視點

□石油物探技術研究院高級專家 姚曉龍

當前，隨著油氣勘探開發不斷深入，全球油氣勘探的焦點正逐步移向山前帶這一片資源豐富又挑戰巨大的“藍?！?，山前帶油氣勘探正日益成為全球油氣行業技術比拼的前沿陣地。

然而，山前帶復雜的地表條件給勘探帶來了巨大挑戰：一是地形復雜，地質構造多變，地震波在傳播過程中受到諸多干擾，信號衰減嚴重，導致成像清晰度不足，難以準確揭示地下的真實結構；二是山前帶油氣藏類型多樣、分布零散，且多隱藏于地層深處的縫隙之中，與周圍巖層緊密結合，要精確鎖定油氣藏的位置，無異于大海撈針。

山前帶油氣勘探開發面臨巨大的技術和商業風險，必須充分發揮物探先行的優勢，不僅要“看得見”，而且要“看得清”，繪制鉆井采油精準“尋寶圖”。

鍛造物探利器，破解山前帶勘探難題

精準勘探，技術引領。聚焦山前帶油氣勘探的諸多難點，石油物探技術研究院（簡稱：物探院）聯合高校、油田企業積極打造產學研用聯合攻關團隊，深入開展采集、處理、解釋一體化和地質、物探、工程一體化攻關，著重圍繞取準取全地下信息數據、準確恢復復雜地表結構、精準預測地下油氣儲集區等三大地震勘探主要環節發力，努力打造山前帶油氣勘探的撒手锏。

第一，做實復雜山前帶地震采集技術體系，鑄造基礎支撐利器。山前帶要想取得突破，離不開高品質的地震數據做基礎。針對山前帶地震成像技術需求，物探院提出了基于“一個核心、兩個分區、三個面向”的山前帶地震采集方案，以滿足深度域地震成像精度為核心，通過高密度地震采集技術、面向噪聲壓制、面向近地表建模、面向復雜構造偏移的設計思路，顯著提高了地震資料的信噪比和成像精度。同時，結合多源信息融合三維建模技術，物探院建立了山前帶三維綜合模型，研發了黏彈性有限元地震數值模擬技術，解決了復雜近地表條件下的數值模擬難題，為山前帶地震波傳播規律分析、采集觀測系統優化、高精度地震成像技術和儲層分布預測提供理論研究基礎支撐。

第二，做精復雜山地地震勘探技術體系，鑄造精細勘探利器。復雜山地地表及地下條件復雜，目的層埋深大，地震勘探技術的瓶頸在于如何消除近地表影響，提高深層地震反射能量和分辨率。物探院通過多年在西北庫車山前帶、西南龍門山前帶持續攻關，形成了面向復雜地表的低頻保護信號處理技術體系，發展了近地表融合靜校正、分頻剩余靜校正、高保真疊前去噪等特殊技術方法，有效消除了復雜山地崎嶇地表造成的干擾影響，為深層地震成像提供了高品質信號。物探院還研發了深度域擬真地表建模與成像技術系列，包括擬真地表數據校正、多信息約束的地震速度精細建模和寬頻逆時偏移（RTM）成像技術，既能有效消除近地表速度橫向變化引起的“假構造”現象，又可提高深層的成像精度，解決“高點帶彈簧、構造帶輪子”的“老大難”問題，把山前帶地震成像誤差控制在1%以內。

第三，做強山前帶綜合解釋研究技術體系，鑄造立體雕刻利器。山前帶構造復雜、鉆井少，層位識別與標定難度大。山前帶的綜合解釋研究，核心問題是建立合理的構造解釋模型。為此，物探院研發了多元約束構造建模技術，通過山前帶構造演化分析技術，深入揭示山前帶的構造形成演化過程，極大地提高了構造解釋的精度和合理性，為勘探部署提供了科學依據。針對山前帶薄儲層預測難題，物探院研發了基于相控雙重加權建模及波形指示反演的薄儲層預測技術，實現了薄儲層的高精度預測。該技術已在龍門山山前帶及米倉山前緣推廣應用，在龍門山山前帶識別出棲霞組生屑灘面積696平方千米、雷四段砂屑灘面積632平方千米，新發現川北南江地區茅口組熱液白云巖領域有利勘探目標，礦權內圈閉面積138平方千米，地質資源量可觀。

探索更高精度、更高效率、更低成本的先進物探技術

山前帶油氣勘探不斷發展，對勘探開發技術也提出了更高要求，迫切需要更高精度、更高效率、更低成本的高端物探技術做支撐。立足需求，要繼續深化核心技術推廣應用；面向未來，要繼續加強前沿技術研發探索，贏得油氣勘探行業變革的主動權。

一方面，提升核心技術，支撐當前勘探開發。深化寬頻、寬方位、高密度、節點采集研究，形成高性價比的“兩寬一高”和節點地震采集技術系列，獲取更為全面和精細的地下結構信息，提高勘探的精度和效率；加強面向“雙復雜”的地表速度建模研究，發展全波數遞進式速度建模，即射線層析（低波數）、高斯束波動層析（中波數）、全波形反演（高波數）、各向異性速度建模技術；持續深化五維數據處理解釋技術，創新寬方位海量數據快速精準成像、五維數據裂縫預測和變方位油氣檢測等方法，提升地震勘探的數據處理能力和解釋精度。

另一方面，搶占技術制高點，引領未來發展。在可控震源寬頻高效采集技術領域，發展山前帶可控震源高保真采集技術、壓縮感知地震采集技術、噪聲壓制技術，形成高效寬頻可控震源地震采集和處理技術系列；在井中地球物理技術領域，發展VSP（垂直地震剖面）采集處理成像、井地聯合采集處理解釋、隨鉆地震預測技術；在智能化地球物理技術領域，探索開發智能化地球物理技術，重點發展智能化采集裝備和技術，利用人工智能、大數據分析等現代信息技術提高地震數據的處理效率和解釋精度，推動地震勘探智能化、數字化發展。

關于地球物理勘探和地震勘探

地球物理勘探（簡稱：物探）是一種運用地球物理學原理和方法進行地質勘測和研究的勘探技術。它基于地殼巖石、礦石、地下水等介質的物理性質差異（如密度、磁性、電性、彈性、放射性等），通過觀測和分析這些物理場的變化，推斷地下地質構造和礦產分布情況，被形象地比喻為“給地球做CT”。地球物理勘探方法多樣，主要包括重力勘探、磁法勘探、電法勘探、地震勘探、放射性勘探等。

地震勘探是地球物理勘探中的一種重要方法，利用人工激發所引起的彈性波（地震波）在地下介質中的傳播規律，通過觀測和分析這些地震波在地下的傳播特性，推斷地下巖層的性質和形態。地震勘探在石油、天然氣勘探等領域發揮著重要作用，能夠精確描繪出地下巖層的形態、埋深和巖石特性，為油氣田開發提供重要依據。據不完全統計，全球95%以上油氣田發現主要依靠地震勘探。

●關于山前帶

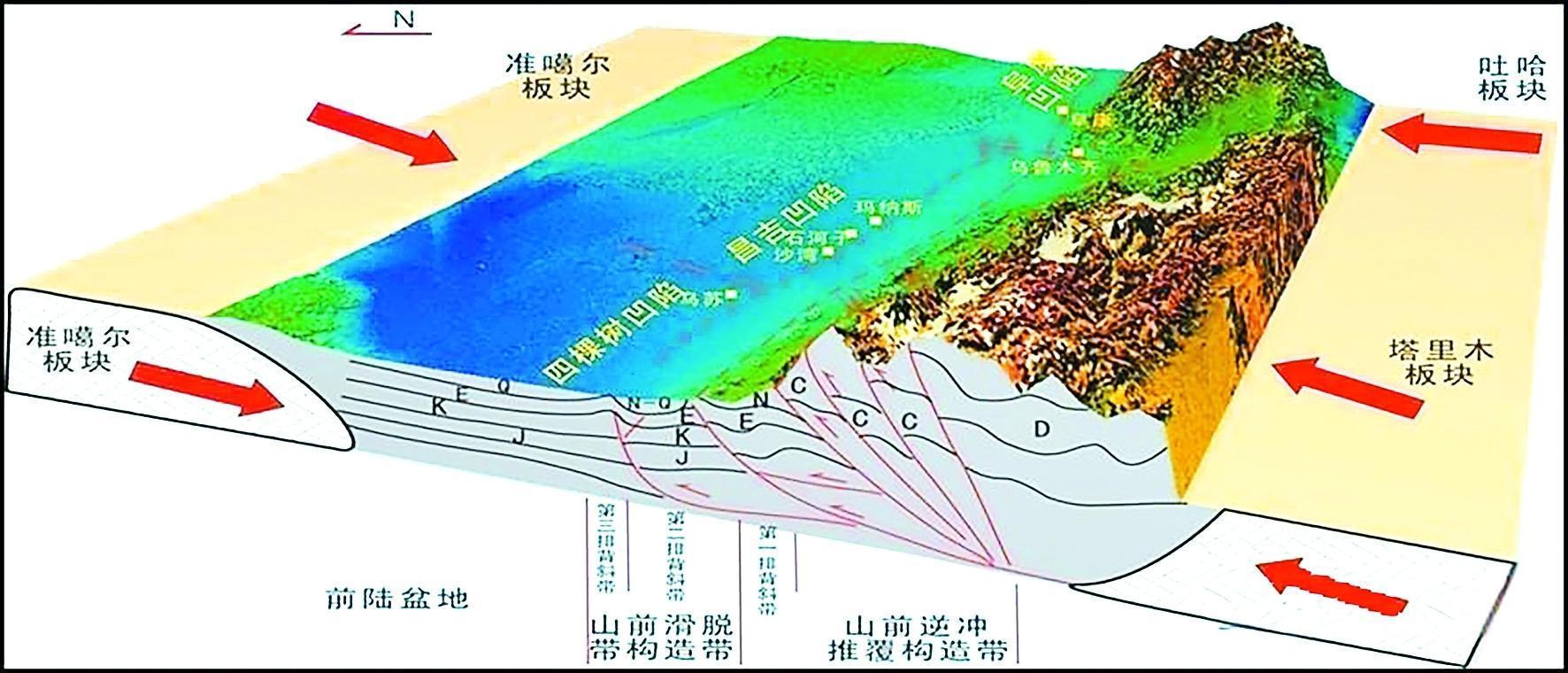

山前帶一般位于造山帶和前陸盆地之間，是高山與平原之間的過渡帶。這一區域地質結構復雜，通常存在較大的活動斷裂，并極易形成逆沖推覆構造。山前帶的地質結構由近凹低臺階帶、中間斷階帶和近山高臺階帶三部分組成，構造樣式主要有背斜、疊瓦狀構造和三角帶構造三種類型。

山前帶由于其特殊的地質構造背景，通常具有較為特殊的油氣成藏條件和油藏地質特征，是油氣勘探的重要目標區域。復雜山前帶主要分布于我國的西部地區，包括準噶爾盆地、塔里木盆地、四川盆地和柴達木盆地等。這些區域總體勘探程度較低，蘊藏著豐富的油氣資源，是中國石化油氣資源重要戰略接替區，也是目前及今后一段時間油氣勘探的重點。
