鉆頭是油氣探索的先鋒，是科技創新的結晶。

隨著全球能源需求不斷增長，油氣勘探開發日益深入，對鉆頭的性能要求也越來越高。從傳統的牙輪鉆頭到先進的金剛石鉆頭，再到結合了新材料、新工藝的復合鉆頭，每一次技術的革新都意味著鉆井效率的提升、成本的降低及作業安全性的增強。本版聚焦國內外油氣鉆頭技術的最新突破，展示相關企業在鉆頭制造方面的具體實踐，希望為未來能源探索之路提供有益的參考和啟示。

特色鉆頭介紹

功能性PDC鉆頭

超大尺寸井眼鉆頭

●礫石層提速快

●適用于17 1/2~26英寸超深井大尺寸井眼

硬夾層鉆頭

●具有多元混合破巖結構，在硬夾層和硬塑性等地層鉆井提速明顯

●適用于火成巖、礫石層等硬夾層

強研磨地層旋齒PDC鉆頭

●復合片能自旋轉，鉆頭壽命延長，行程進尺增加

●適用于須家河細砂巖、寒武系白云巖等致密強研磨地層

旋導金剛石鉆頭

●具有高導向、低扭抗振結構，反扭矩較低，振動小

●常用于頁巖油氣鉆井,匹配旋導工具使用

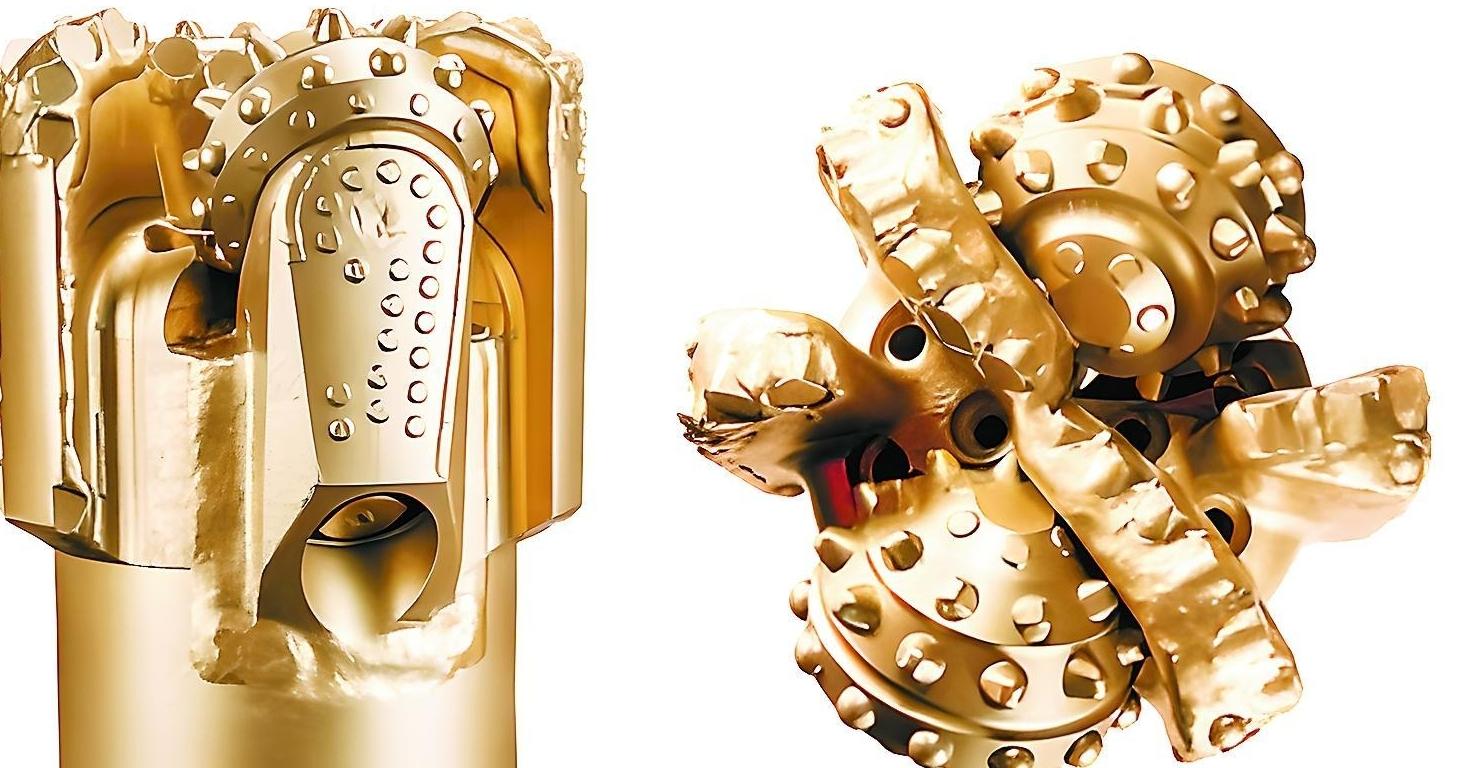

混合鉆頭

耐高溫混合鉆頭

●耐245攝氏度高溫，定向工具面穩定，軸承壽命長

●適用于深部超高溫鉆井（175~245攝氏度）

石化機械 做油氣鉆頭領域的全能冠軍

□孫海濤 江詩貴

1611米、1839米、2202米、2334米……在塔里木油田，單井單日進尺正不斷被刷新。這背后，離不開小鉆頭的大功勞。

在油氣裝備領域，小小的鉆頭有著舉足輕重的地位。石化機械全資子企業江鉆公司聚焦油氣勘探開發主戰場，深耕細作鉆頭領域，形成了牙輪鉆頭、金剛石鉆頭和混合鉆頭三類特色產品，技術整體處于國內領先、國際先進水平，并持續提升鉆井提速關鍵工具與裝備一體化解決能力，為保障國家能源安全貢獻力量。

牙輪鉆頭作為江鉆公司的主打產品之一，在特殊井、難鉆地層、超高溫工況等方面占據絕對領先地位，形成了15項核心技術，包括金屬密封、梯度硬質合金齒、耐超高溫橡膠、耐260攝氏度抗極壓潤滑脂等。這些技術全面適配高鉆壓和高轉速工況，構建了全球齊全和可靠的軸承技術和密封技術，擁有先進的齒形齒材專利技術，可滿足從極軟到極硬的各類地層鉆井需求。早在2017年，憑借在牙輪鉆頭領域的顯著優勢，石化機械被工業和信息化部、中國工業經濟聯合會確定為第一批制造業單項冠軍企業。

自生產線建立以來，江鉆公司已累計銷售應用超過百萬只牙輪鉆頭。其中，超高速馬達系列鉆頭在大慶流紋巖地層進尺超85米，與進口鉆頭表現相當；大尺寸混合鉆頭在庫車山前帶巨厚礫石層使用壽命超過120小時；橋塞鉆頭累計鉆除橋塞超百萬支，創造了單只鉆頭鉆塞262支的世界紀錄，成為北美頁巖氣鉆銑橋塞作業的標準配置。

在金剛石鉆頭方面，江鉆公司同樣表現出色。在胎體金剛石鉆頭、鋼體金剛石鉆頭等系列的基礎上，該公司創新研制尖脊齒、雙倒角等專利異形齒，集成多級破巖技術和高導向技術，推出“先鋒”“尖鋒”兩大異形齒系列產品。這些產品對塑性地層、夾層和硬地層具有良好的適應性，破巖效率及鉆頭壽命大幅提升，一趟鉆作業能力顯著增強。

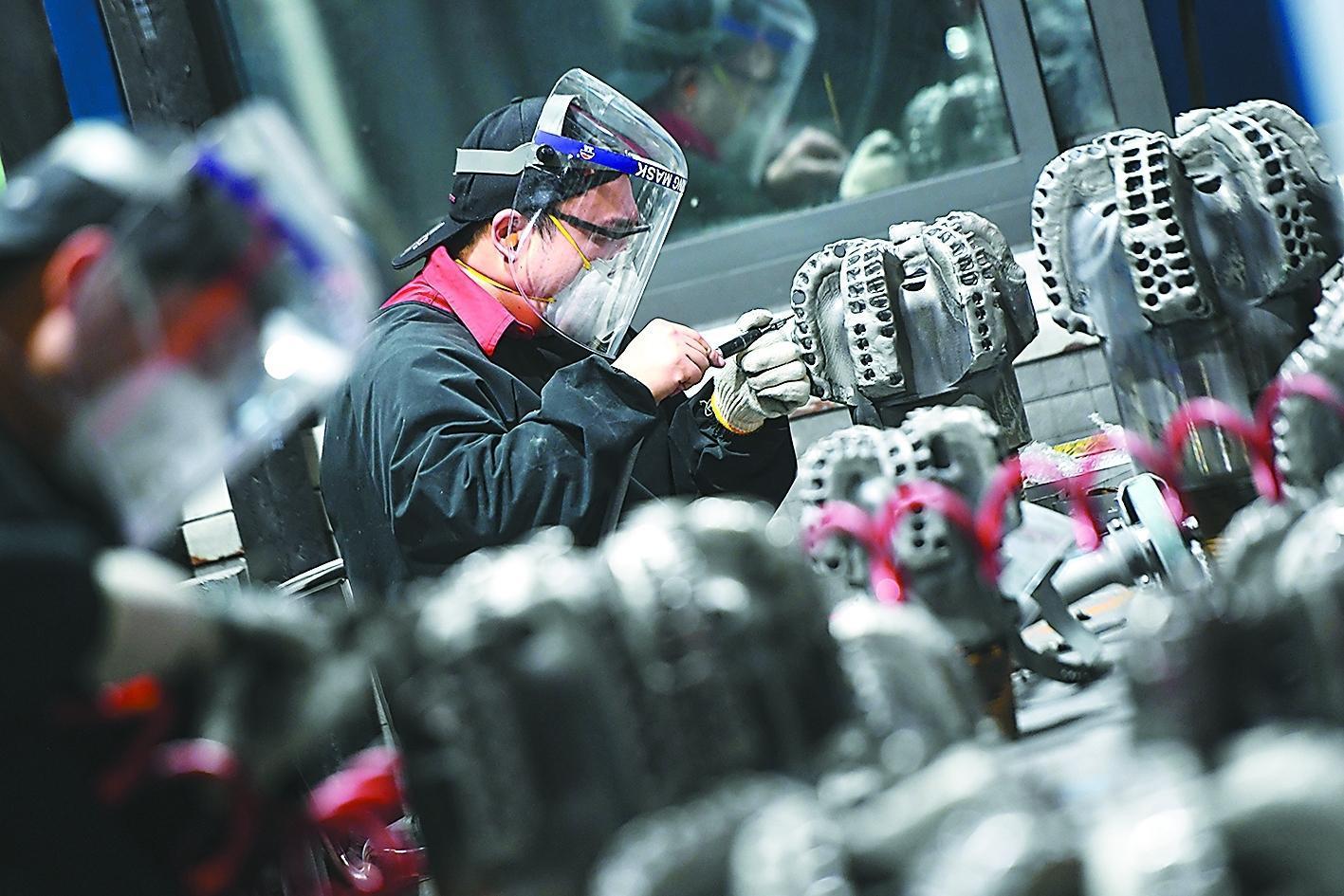

江鉆公司的金剛石鉆頭生產線配備了德瑪吉加工中心、智能燒結爐、自動化組焊機器人等設備20余臺，生產能力達到8000只/年?！跋蠕h”系列鉆頭集成斧形齒、三棱齒等高性能異形齒和超深脫鈷、多級切削技術，在復雜難鉆地層展現出較好的適應性；“尖鋒”系列鉆頭集成快速鉆頭設計理念及相關專利技術，采用自主知識產權的尖脊齒，切削過程中能量集中程度更高，提高了鉆頭在由軟至中硬地層，尤其是塑性地層的鉆進效率。近5年，江鉆公司的金剛石鉆頭累計服務川渝、新疆及海洋等重點工區8000余口井，并在涪陵、川南、塔里木等勘探開發重點區塊創下國內各項技術指標616項，形成了工區國產化和標準化的作業方案。

混合鉆頭也是江鉆公司的一大亮點，被譽為我國油氣鉆井行業的“功勛產品”，在國內外已累計完成超過9000趟次鉆井作業。四大功能型“龍”系列混合鉆頭，可實現由軟至硬地層全覆蓋，適應性良好，廣泛用于軟硬交錯地層、定向應用、黏滑問題等工況，具有定向工具面穩、造斜率高、穿夾層能力強、使用壽命長等特點，深受市場青睞。

針對復雜難鉆地層提速需求，江鉆公司首創混合破巖理論，采用“滾動牙輪+固定刀翼”高效破巖結構，兼具金剛石鉆頭的強攻擊性和牙輪鉆頭的平穩、低扭矩特性，具備長壽命和高機械鉆速的卓越性能，同時攻克了防出芯防環磨、高承載鑲套軸承、耐超高溫密封橡膠、鈷相強化硬質合金齒、耐超高溫抗極壓潤滑脂等核心技術，獲得國內外授權專利33件，為油氣勘探開發提供了有力支撐。

●頁巖油氣

頁巖地層具有非均質性及各向異性特點，在鉆井過程中，易發生卡鉆、埋鉆具等工程事故，且定向過程中鉆柱托壓嚴重，鉆井軌跡控制難度大。近10年，石化機械江鉆公司開發了防卡金剛石鉆頭、超大扭矩螺桿鉆具、減摩降阻配套工具、旋轉導向鉆井配套工具等一系列創新產品，在各示范區鉆井公司共同開展8輪鉆井提速工作，形成了針對頁巖油氣不同工況的標志性產品解決方案。其中，在樊頁102井一趟鉆進尺504米、機械鉆速13.09米/小時，刷新勝利頁巖油井二開定向段混合鉆頭機械鉆速最優指標，并連續刷新國內頁巖油氣最短鉆井周期紀錄。

●特深層油氣

塔里木盆地油氣埋藏深，面臨超深、高陡、火成巖白云巖地層難鉆、超高溫等一系列工程難題，對鉆頭鉆具提出了很高要求。

2017年至今，石化機械江鉆公司累計參與190余口8000米以深井鉆頭鉆具服務，刷新各類鉆井提速指標521項，助力順北油氣田平均鉆井周期縮短14%以上；自主研制的9 1/2英寸四刀翼“游隼”KSF快速鉆進“先鋒”金剛石鉆頭，匹配自產197大扭矩等應力螺桿，在塔里木熱普901H井高效完成二開鉆進，單趟進尺5818米、純鉆304.5小時、平均機械鉆速19.1米/小時，刷新國內超深井單趟鉆最長進尺紀錄，樹立了“深地工程”鉆井提速典范。

中原石油工程 高質量鉆頭成為拓市創效利器

□魏園軍 陳乾坤

近日，從西北油田傳來振奮人心的消息：在TKK3-2-5X井311.2毫米井眼施工中，中原石油工程生產的PDC（聚晶金剛石復合片）鉆頭以112米/小時的平均機械鉆速榮登榜首，展示了強大的鉆井能力；在241.3~215.9毫米井眼施工中，其同樣表現出色，以25.51%的市場使用率和32.4米/小時的平均機械鉆速穩居第一。

成績背后，是中原石油工程對鉆頭質量的嚴格把控和持續創新。作為研發生產PDC鉆頭的主力軍，中原石油工程管具公司緊抓機遇，不斷強化服務意識、完善服務方式、提升服務質量，加大PDC鉆頭產品研發和內銷推廣力度，實現了產品從研發端到使用端的高效運行和快速反應。

在技術研發方面，管具公司投入大量資源，成立鉆頭建模與數字化實驗室，對鉆井數據進行深入分析總結，建立了PDC鉆頭選型和應用模型，為產品的精準研發提供了有力支撐。目前，該公司已形成了適用國內各區域的系列鉆頭產品，包括新型屋脊齒、奔馳齒等3D復合片系列鉆頭，共有4個系列71種型號，可滿足不同區域、不同井況的鉆井需求。

在質量管控方面，該公司建立了完善的產品質量管理團隊，嚴抓控制節點、強化過程檢驗，全面實施出廠驗收制度，確保PDC鉆頭出廠合格率達到100%。

在服務效能提升方面，該公司成立了提速提效聯合攻關組，選派經驗豐富的技術服務人員深入現場，跟蹤使用情況，收集存在問題，有針對性地改進產品設計思路和方案，持續優化生產工藝，努力做到“質量與效率并重，管理與服務同行”。

如今，中原石油工程生產的PDC鉆頭在新疆市場的應用效果日益顯著。多家鉆井公司使用該鉆頭刷新了單只鉆頭進尺最長、平均機械鉆速最高等多項指標，證明了中原石油工程PDC鉆頭的高性能和可靠性，為進一步拓展市場奠定了堅實基礎。

【典型案例】

●針對中原區域館陶組地層含礫石多的特點，中原石油工程配合高泵壓、大排量鉆井參數，優選鉆頭復合片，采用5D異形（燕尾形）切削齒取代常規平齒PDC鉆頭，改善切削方式和巖屑的運移狀況，降低先期損壞和崩齒發生率，提高抗沖擊性和鉆進效率，成功研制出抗沖擊PDC鉆頭。在中原區域何303斜井二開311.2毫米井眼施工中，使用抗沖擊5D異形（燕尾形）切削齒鉆頭，進尺2627米、純鉆44小時、平均機械鉆速59.7米/小時，創該區域二開井段周期最短、進尺最多、平均機械鉆速最高等3項紀錄，實現二開井段一趟鉆目標。

●針對新疆塔河地區上部地層可鉆性好、膠結性差、滲透性強、弱膨脹、強分散的特點，中原石油工程自主研發直徑241.3毫米脈沖高噴射鉆頭，配合高泵壓、大排量、高鉆速、大鉆壓等鉆井參數，在TH10451X井創塔河區塊單日進尺1609米的最高紀錄；在TP1117X井實現單只鉆頭進尺5230.58米、純鉆168小時、平均機械鉆速31.13米/小時，刷新托甫臺區塊單只鉆頭進尺最多、平均機械鉆速最高等多項指標。

龍爭虎斗，縱觀國內外PDC鉆頭最新進展

□勝利石油工程鉆井工藝研究院鉆頭研發首席專家 于建賓

隨著材料性能不斷進步、異形切削齒破巖機理突破和個性化鉆頭設計方法改進，PDC鉆頭無論在軟地層、硬地層，還是直井、水平井，應用范圍更廣、壽命更長、機械鉆速更高，使用數量占絕對主力。

近年來，國外以斯倫貝謝、哈里伯頓、貝克休斯為代表的石油綜合服務公司在異形齒PDC鉆頭研究領域取得了諸多進展。斯倫貝謝的Axe斧形齒系列、貝克休斯的Optimus尖圓齒系列、國民油井的ION?切削齒系列和哈里伯頓的Geometrix?異形齒系列，在北美、非洲和中東等地區的堅硬砂巖、灰?guī)r和泥頁巖地層中應用效果較好，鉆頭進尺和機械鉆速均比常規圓形平面齒PDC鉆頭大幅提高。

國內各大鉆頭公司和復合片公司也相繼研發了多種類型的異形切削齒PDC鉆頭。具有代表性的有石化機械江鉆公司的“先鋒”系列、勝利石油工程的“勝利天工”系列異形齒金剛石鉆頭，以及其他國內鉆頭公司的異形齒PDC鉆頭，在西南地區須家河組、茅口組，新疆油田二疊系玄武巖地層、勝利油田館陶組、太古界片麻巖，東北地區營城組、火石嶺組等難鉆地層均取得了較大突破性進展。其中，在川深1井二開444.5毫米大尺寸井眼、自流井組-小塘子組2909~4166米使用國產鉆頭，先后4次打破進口鉆頭指標紀錄；深地塔科1井使用國產PDC鉆頭鉆進至1萬米，創造了國產鉆頭在國內最深使用紀錄?？傮w而言，在同區塊比較，國產PDC鉆頭與國外同類產品使用效果基本持平，因此，國內市場基本以國產PDC鉆頭為主，國外鉆頭數量占比較少。

同時也要看到，即使國產PDC鉆頭在跟跑國外技術上取得了長足進步，但國外公司研發基礎雄厚，在異形齒破巖機理的理論和實驗研究方面始終走在前列，依靠個性化鉆頭不斷細分市場。貝克休斯的Kymera混合鉆頭將牙輪與PDC結合，能在軟硬交錯地層、非均質地層的鉆進中保持穩定，為定向作業提供更高的造斜率和精確導向性；斯倫貝謝的旋導PDC鉆頭，可大幅提高鉆頭定向效率；哈里伯頓、貝克休斯、國民油井等公司研發的參數采集鉆頭，為鉆頭優選、鉆頭優化設計和工程參數優化等提供了可靠數據支撐。

目前，針對國外PDC鉆頭的發展趨勢和鉆井需求，國內各大鉆頭公司也對標研發了各種類型的個性化鉆頭，包括勝利石油工程的PDC-滾輪混合鉆頭、參數采集PDC鉆頭、切深自調節PDC鉆頭、微芯PDC鉆頭和孕鑲金剛石鉆頭，以及江鉆公司的PDC-牙輪混合鉆頭等。在躍進3-3XC井，江鉆小尺寸混合鉆頭鉆至8438米，創造了世界紀錄；勝利石油工程孕鑲金剛石鉆頭作為新疆哈山區塊火成巖地層提速首選工具，創下多個區塊進尺最多紀錄。

未來，要繼續加強PDC切削齒材料研究、PDC異形齒破巖機理基礎研究和PDC鉆頭創新設計理念研究，努力實現由跟跑向領跑轉變，切實把能源的飯碗牢牢端在自己手中。

新聞會客廳

面對不同地區的油氣資源特性，如何精準選擇合適的鉆頭類型及參數，以確保鉆井作業安全高效？

胡群愛：鉆頭的選擇與使用直接影響鉆井速度、井身質量及施工安全。面對不同的地質條件，利用工程板塊一體化優勢，可開源使用鉆井工程數據庫、地質綜合數據庫和測井數據庫，充分掌握井位及井身結構數據、巖性及測井數據、鉆頭特征及使用數據、動力鉆具及提速工具數據等參數，對地層巖石可鉆性進行綜合分析評價，為鉆頭優選提供數據支撐。同時，通過大數據分析技術指導鉆頭的選型、設計和使用，并合理配比鉆井參數，使鉆頭的選用從依賴經驗轉向依據科學的結構特征分析和大數據優選，建立PDC鉆頭數字化選型技術體系及配套鉆井參數，有效縮短鉆井周期，確保鉆井作業安全高效。

涂關富：在極端或復雜地質環境中，鉆井作業面臨諸多挑戰，如夾層多、掉塊多、地層研磨性強、可鉆性差，鉆頭失效嚴重、單趟行程進尺少、機械鉆速低等問題，選擇合適的鉆頭類型和參數設計尤為重要。要提前分析所鉆地層的巖石力學特性，包括巖石的抗壓強度、研磨性、塑性、均質性等，同時結合鉆井施工工藝參數和同區塊同層位鉆頭的失效特征，綜合考量，優化鉆頭選型與參數設計。

針對硬地層與礫石層，推薦采用錐球齒、三棱齒、斧形齒等異形齒金剛石鉆頭，能顯著提升在硬夾層鉆進中的抗沖擊能力。在須家河組等強研磨性地層，則應選擇高耐磨、高熱穩定性的復合片，配合小規格及高密度布齒結構，搭配低速鉆進工具，以增強鉆頭穩定性與耐磨性，延長使用壽命。對于掉塊多、可鉆性差的地層，推薦使用“先鋒”系列防卡金剛石鉆頭，能有效降低卡鉆風險，提高切削效率。在三維定向鉆井施工中，高承載定向混合鉆頭成為優選，不僅能滿足強化、激進參數鉆井工藝的需求，而且能顯著提升鉆井效率，確保高效安全作業。

鉆井工藝的進步是否會影響油氣鉆頭的選擇與應用？新的鉆井技術是否對鉆頭性能提出了更高的要求？

涂關富：鉆井工藝的持續進步推動鉆頭技術不斷創新發展。不同鉆井工藝對鉆頭性能的需求各異，例如直井鉆進強調鉆頭的穩定性與攻擊性，定向鉆進則更加注重鉆頭的導向性、穩定性及造斜率。此外，鉆井工具與鉆頭的匹配也至關重要，如旋導工具需要與旋導金剛石鉆頭相配、扭沖工具則需匹配強化攻擊性的鉆頭。應對不同地層特點，需要綜合考慮鉆井工藝、鉆頭鉆具組合的應用效果，以最大化提升鉆進效率。

高壓噴射鉆井、激進參數科學鉆井等新型鉆井技術的出現，也對鉆頭性能提出了更為嚴苛的要求。如在高壓噴射鉆井中，需平衡鉆頭的水力破巖能力與防沖蝕性能，以提升機械鉆速、延長鉆頭使用壽命；在激進參數科學鉆井中，要充分考慮高鉆壓、高轉速、高泵壓、大排量等參數對鉆頭切削地層時反作用力的影響，優化切削結構、水力結構、保徑結構、穩定結構等設計，并提升切削齒的抗沖擊能力、耐磨能力及熱穩定能力，在機械鉆速與使用壽命間找到最佳平衡點。

胡群愛：隨著鉆井工藝進步，為滿足特殊工藝井、特殊區域、特殊層位的要求，充分發揮PDC鉆頭的最大效能，中原石油工程金剛石鉆頭廠針對不同區塊、不同井型、不同地層、不同井段實施“一井一策、一段一策”的個性化鉆頭設計與應用方案，能有效提高機械鉆速、延長鉆頭壽命、降低鉆井成本。我們推出了諸多個性化定制的新型鉆頭，并形成了產品系列，如能提高水力能量利用率的脈沖高噴射鉆頭，用于定向井造斜的定向鉆頭，用于水平段施工的防卡鉆頭，適用于礫石層、夾層中的Stinger切削齒和抗磨損抗沖擊的5D異形切削齒系列鉆頭，適用于通井、掃塞、套管內鉆附件的錐形鉆頭，適用于旋轉導向鉆井的高速PDC鉆頭等，為實現石油工程“四提一降”施工目標提供了高性能高性價比的提速工具，加快推動自研提速新利器、新工藝、新理念成果轉化為低成本、高質量發展的新動能。
