日前，2024年中國油氣人工智能科技優秀案例名單發布，石油工程技術研究院“石油工程決策支持系統3.0”、勝利石油工程鉆井工藝研究院“數字鉆頭參數感知與優化控制技術”、勝利油田勘探開發研究院“儲層頻相特征提取與智能識別方法研究”、中原石油工程設計公司“BIM模型結合二維碼的項目全生命周期質量追溯系統”等成果成功入選。本版詳細介紹各成果的研發應用情況，敬請關注。

遠程協同 科學決策

技術介紹

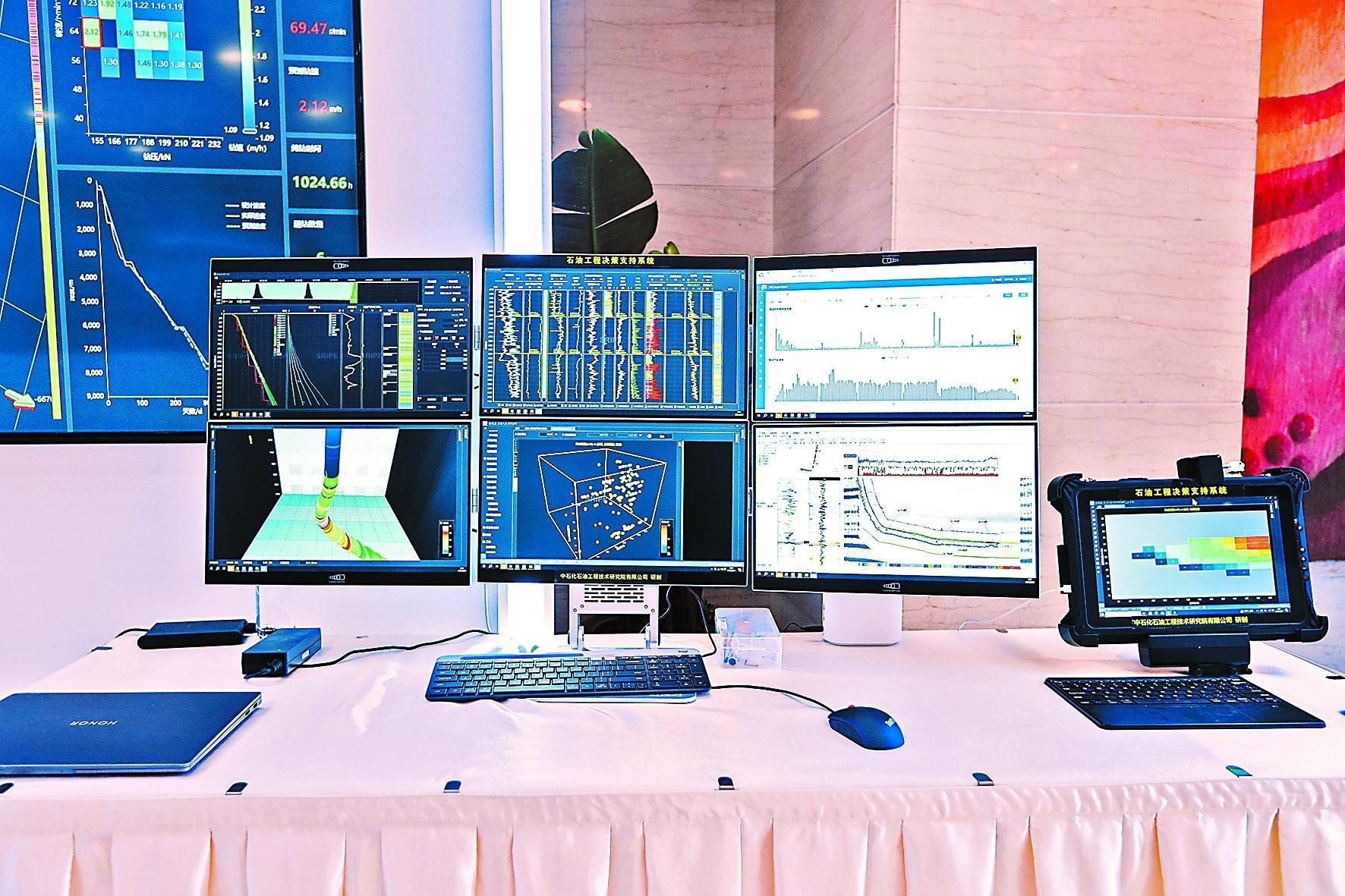

石油工程決策支持系統是一款助力石油工程數字化、智能化轉型的軟件系統，深度融合人工智能、大數據處理、工程理論、專家經驗和軟件工程技術，實時接入63種地質和工程信息，包含10類25項業務功能，提供65個標準化分析模板，內置125個專業和智能算法，全方位支撐石油工程各環節施工監測、分析優化和科學決策。

□蔣琳琳 李昌盛

進入石油工程決策支持系統（RTOC），石油工程技術研究院（簡稱：工程院）專家張洪寶隨手點開紅頁12HF井工程信息，鉆井進度、井下工況等信息一覽無余?！敖?jīng)過多次升級，該系統集成了井筒風險預警、鉆井參數優化、三維地質導向、自動化固井、壓裂遠程監測、施工KPI分析等六大模塊，目前可同時在線管理數百口井，保證它們穩定運行?！彼院赖卣f。

隨著油氣勘探開發向“兩深一非”領域拓展，石油工程技術向更快、更優、更智能的方向發展成為必然趨勢，但一些高端軟件核心技術仍被國外公司壟斷，應用成本較高。面對行業需求，工程院敏銳抓住數智化轉型變革機遇，在集團公司支持下，于2010年與勝利石油工程鉆井工藝研究院共同組建了石油決策系統研發團隊，全面開展石油工程技術數智化轉型研究。

萬事開頭難。由于資料短缺，從功能設計到算法研究，每一步都舉步維艱。為此，研發團隊深入一線調研，綜合業務需求，提出了地質、油藏、鉆完井一體化的設計思路，并從數據采集、存儲、分析和應用等方面進行全流程優化，經過上百次算法完善、上千次功能測試，構建形成了集鉆測錄試、壓裂及試油氣等多專業、多維度、多業務于一體的石油工程決策支持系統。

以助力施工效率優化、提升現場分析決策科學性為目標，該系統可支持15種巖石力學和地質力學參數鉆前預測、隨鉆監測和鉆后分析，實現了漏、噴、塌、卡等7種井下復雜情況早期預警及最優參數“智能導航”，破巖效率提高了15%以上。同時，基于地震、測井和隨鉆數據聯合建模，該系統構建了鉆井導航模型圖，能預測出層風險、把控鉆進方向，施工KPI分析模塊劃分了27種井下工況，可全方位精準支撐鉆完井施工監測、分析優化和科學決策。“如今，石油工程決策支持系統已經迭代到3.0版，不僅擁有100%自主知識產權，而且核心技術經鑒定已達國際先進水平，助力石油工程施工效率和作業質量顯著提升?！毖邪l(fā)項目負責人李昌盛介紹。

形成軟件只是第一步，更大的難點在于落地應用。在一次次現場走訪推廣后，研發團隊終于與西北油田達成了合作意向。順北油田的井位偏遠，網絡條件差，他們就帶著衛星設備跑井、背著電腦測試軟件，及時解決問題，讓油田企業嘗到了數字化技術帶來的“甜頭”，一步步打開了軟件應用市場的大門。截至目前，石油工程決策支持系統已在西北、中原、西南、勝利等油氣田2135口井實現了規?；瘧?yīng)用，其中，福深熱1井、新橋1井、昆侖1斜井等重點井鉆井提速15%以上，頁巖優質儲層鉆遇率100%，風險預測準確率大于90%。

新系統的應用，改變了傳統以經驗為主的鉆井決策方式，也帶來了施工模式的變革。在建南區塊紅頁12HF井井場，工程院駐井支持專家張文平通過石油工程決策支持系統，第一時間向負責鉆井作業的施工隊作出風險預警。同時，遠在北京的工程院石油工程決策支持中心工作室，10余名不同專業的專家已通過系統查看到該井最新的鉆井信息，立即與現場人員進行討論分析，拿出解決方案。

“依托石油工程決策支持系統，‘北京-甲方-井場’遠程支持新模式打破了地域限制，實現了施工各方的無縫連接與高效協同，為鉆井作業提供更精準的技術指導和決策支持?！睆埡閷氄f。

專家點評

西南石油工程鉆井工程研究院副院長 王漢卿：

在新橋1井鉆井施工中，我們引進了石油工程決策支持系統，搭建了“北京-德陽-井場”三方聯動協同決策支持工作模式，實現了從“經驗鉆井”向“科學鉆井”的轉變。該系統應用后，有力支撐了二開須四段中部大段頁巖夾薄層砂巖施工，優化頂驅轉速（85轉/分鐘）和鉆壓（150~180千牛），頁巖段機械鉆速提高42%；根據自流井組地層研磨指數和沖擊指數智能推薦鉆頭類型，平均機械鉆速突破3.87米/小時；通過管柱力學算法和實時數據深度挖掘，隨鉆分析井壁穩定情況，保障了起下鉆安全。

新聞會客廳

工程院石油工程決策支持系統研發項目負責人 李昌盛

問：相比之前的版本，石油工程決策支持系統3.0在哪些方面實現了重大突破和創新？

答：基于石化智云研發，立足石油工程智能決策需求，石油工程技術研究院研發了石油工程決策支持系統。該系統最早于2010年投入研發，2014年發布1.0版本，主要以可視化和簡單計算為主，功能還比較單一。經過多個版本的持續迭代，2023年發布的石油工程決策支持系統3.0版有了質的飛躍，不但架構上更加先進、穩定，而且在鉆井分析優化、大數據分析應用等方面進行了較大的增強，地質力學建模、鉆頭選型、參數優化和風險預警等多個方面實現了智能化應用。其中，在鉆井風險預測方面，通過構建多參數智能預警模型，實現了阻卡、井漏和溢流等常見的10余種復雜故障高精度識別，識別準確率可達90%以上；在鉆井提速方面，通過鉆頭及參數優選，提高了工藝與地質環境的配伍性，為鉆井技術決策提供了有力支撐。

問：石油工程決策支持系統在實際應用中可以幫助石油公司解決哪些難題？

答：該系統涵蓋工程監測、風險防控、隨鉆計算、工藝分析等40余項核心功能。其中，地質力學建模模塊支持15種巖石力學和地質力學參數鉆前預測、隨鉆監測和鉆后分析，可為工程施工提供精準依據；鉆井參數優化模塊支持鉆井參數大數據敏感性分析，利用AI技術實現最優參數“智能導航”，破巖效率提高15%以上；三維地質導向模塊基于地震、測井和隨鉆數據聯合建模，形成鉆井導航模型圖，配套水平井垂厚曲線擬合等關鍵算法，能預測出層風險、把控鉆進方向，支撐導向跟蹤；自動化固井模塊可實現固井設備遠程控制、施工壓力實時計算、注水泥三維可視化模擬等，避免人員高壓區作業，提升本質安全能力和固井作業質量；壓裂遠程監測模塊支持單井、多井多段壓裂實時監測和歷史追溯，并融合測井解釋成果實現壓裂施工聯動分析，有效提升壓裂施工遠程跟蹤和分析決策能力；施工KPI分析模塊基于高精度工況識別算法，自動劃分27種井下工況，精細分析起下鉆速度、單日鉆井時效等關鍵施工指標，助力施工效率提升。

問：未來，該系統還有哪些潛在的功能擴展或技術升級計劃，以進一步滿足油氣行業的新需求？

答：目前，依托該系統搭建的遠程專家支持中心已經開展科學鉆井新模式示范，帶動了多家油田企業和石油工程公司開始向新模式轉型。未來，石油工程決策支持系統將在自動分析、智能決策等方面進行持續探索和強化，與現場自動化鉆機形成一體化云邊協同決策技術體系，減少現場人員數量，提高施工精準度和自動化，全面提升鉆井風險防控和方案智能優化能力，為油氣高效勘探開發貢獻數智力量。

智能感知 精準鉆探

技術介紹

數字鉆頭參數感知系統可以在不改變現有鉆具組合結構與定向鉆井工藝的前提下，安裝在鉆頭內部，測量鉆頭位置振動、轉速、鉆壓、井溫、井斜等參數，且預留扭矩與內、外壓力測量接口，可以基于鉆頭實測數據挖掘，開展鉆頭工況識別評價、關鍵指標參數預測、鉆井參數多目標優化，為針對性提速分析、井下工具優化設計、鉆井參數優化控制提供數據與理論支持。

□王 寧

隨著油氣開發持續推進，老油田勘探開發難度越來越大，同時，石油工程工作者老齡化加劇導致一線作業人員短缺，高風險、高成本、低效率已經成為現階段油氣資源鉆探的重大挑戰。開展智能化科學鉆井技術探索與應用是解決上述問題的重要手段，也是保障國家能源安全和石油工程行業高質量發展的迫切需要。

真實準確的數據是分析和決策的前提。在鉆井過程中，鉆頭作為破巖鉆進的直接執行機構，其動力響應是破巖工況、鉆進參數、地質特性間數據關系的直接體現。傳統的測量裝置安裝在螺桿上游，受鉆具組合力學特性的影響，無法獲得鉆頭位置處的真實數據反饋，以此數據為基礎開展的理論研究與模型訓練存在嚴重的數據誤差，在決策與控制層面存在不可預料的實施風險。

研發國產數字鉆頭參數感知系統勢在必行。

目前，國際上通用探管式和偏置式兩種數字鉆頭設計方案，但由于結構的限制，兩種方案在運動和應力參數的測量解耦等方面存在不同程度的理論缺陷與技術挑戰。

對此，勝利石油工程鉆井工藝研究院在集團公司“智能鉆頭參數感知與優化控制”及石油工程公司的相關課題支持下，以鉆頭可靠數據采集挖掘為突破口，歷時兩年成功研制出中國石化首臺鉆頭內的參數測量系統，打破了國外技術壟斷。該系統具備鉆頭位置處鉆壓、扭矩、振動、轉速、井溫、井斜等工程參數測量能力，可實現鉆頭真實工況聽診與針對性提速分析；通過繪制鉆速、比能、振動、成本云圖，進行群智能博弈，進而為鉆井參數多目標優化決策、高效破巖鉆頭異型齒設計、井下工具主動控制等技術研究提供重要依據。

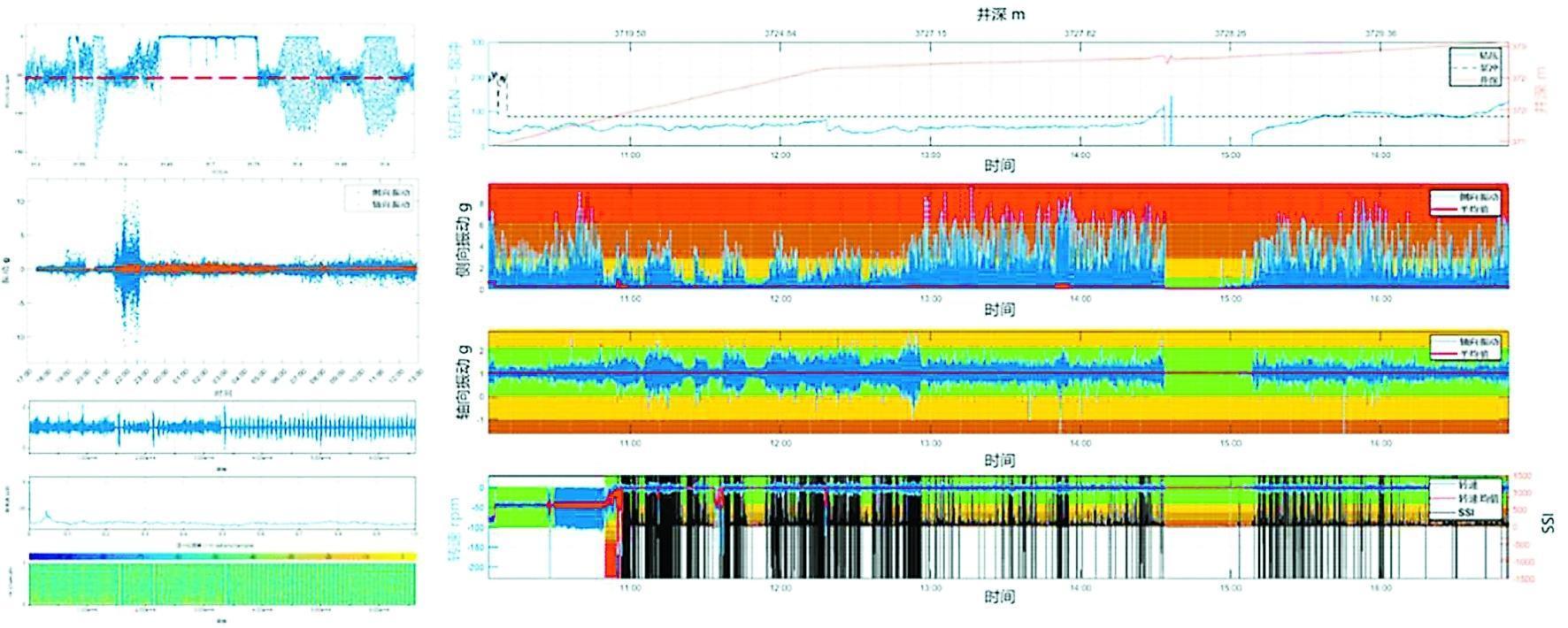

2022年3月，數字鉆頭參數測量系統在勝利工區營45-斜23井、牛55-斜2井成功完成了首次入井測試，能夠精確反饋起下鉆、起停泵、接立柱、跳鉆、側振、黏滑等工況數據特征，初步實現了PDC鉆進與長筒取芯兩種場景下的鉆頭真實工況聽診。數據對比發現，數字鉆頭與螺桿上游工程參數測量短節實測數據在峰值、頻率等信號特征上存在較大差異。相比傳統工程參數測量，數字鉆頭實測數據的采集挖掘?qū)︺@頭真實工況識別評價、地質特性分析挖掘、井下提速工具設計優化、（超）深層管柱力學理論研究、智能化鉆井決策等更為可靠與有效。

此外，研發團隊基于數字鉆頭實測數據與地面綜合錄井融合挖掘，初步探索了鉆速、比能、振動等關鍵參數的超前預測方法、建立了鉆井參數方案的多目標量化評價模型，通過云圖繪制的方式鎖定控制邊界、通過全局尋優的方式實現參數優化決策。同時，梳理配套測井解釋、軌跡推算、螺桿效能、機械比能、力學計算等理論模型，通過“智能+機理”耦合的方法初步開發了鉆井參數優化決策模塊與鉆井工程專業計算引擎。相關方法已開展3口井的現場數據試驗，優化結果與人工分析結果基本一致。

近年來，鉆井工藝研究院相繼研制了系列化的鉆頭內工程參數測量系統、開發了數據分析軟件，通過離線存儲、事后分析開展了鉆頭高頻數據挖掘，初步實現了鉆頭工況識別評價、關鍵指標參數預測、鉆井參數多目標博弈優化，為科學鉆井決策、提速工具優化提供了硬件基礎與數據支撐，同時，基于數字鉆頭參數測量系統小型化、嵌入式的結構特征，正在開展沿井筒分布式測量與井下主動控制技術的拓展應用探索。

專家點評

勝利石油工程高級專家 吳仲華：

中國石化首臺鉆頭內測量系統的研發成功具有里程碑意義。通過引入小型化、嵌入式的傳感器件開發了數字鉆頭參數感知系統，可以在不改變現有鉆具組合結構與定向鉆井工藝的前提下安裝在鉆頭內部，獲得鉆頭位置處的大量工程數據。通過獲取的數據開展鉆頭評價、鉆井參數多目標優化決策、井下工具主動控制等方面的工作，結合人工智能技術高頻數據挖掘，為實施智能鉆井技術提供硬件基礎和數據支持，具有推廣應用價值。

新聞會客廳

勝利石油工程鉆井工藝研究院鉆井工程首席專家 黃 哲

問：數字鉆頭參數感知與優化控制技術是如何實現鉆頭參數的實時感知與精準控制的？該技術對鉆井效率和成本節約有哪些直接影響？

答：基于MEMS微機電傳感器開發了小型化、嵌入式、低功耗的測量模塊，通過合理的陣列與設計實現鉆頭位置運動與應力參數測量。目前該技術采用存儲式測量、事后分析的工作模式，開展鉆頭真實工況診斷與異常分析、優化。一方面，通過時頻分析+模態分解+功率譜密度計算+模式識別的方法，開展低效鉆進原因分析，為針對性提速提效提供依據；另一方面，依靠實測數據挖掘，開展智能模型訓練更新，通過多目標量化評價，開展鉆井參數路線優化，助力鉆井作業更加安全高效。目前，研發團隊正在探索數字鉆頭實時通信的實現方法。

問：在實施這項技術的過程中，面臨哪些技術挑戰？

答：目前，數字鉆頭測量系統兩種最常見的實現方式為探管式和偏置式。探管式方案鉆壓、扭矩產生的應變被支撐臂吸收，難以有效傳遞至探管本體，在結構上不具備鉆頭位置處應力測量的條件；偏置式方案對鉆頭結構強度存在一定的影響，此外，由于其單側安裝，在鉆壓、扭矩、彎矩等復雜應力解耦方面具有一定難度。針對這些挑戰，鉆井院項目組提出了一種陣列式的測量系統設計方案，通過傳感器的兩兩捉對實現運動參數解耦，設計應變橋?qū)崿F(xiàn)復雜應力解耦。

問：該技術的推廣應用前景如何？對于提升我國油氣勘探開發技術水平有何重要意義？

答：該項目旨在打通智能鉆井關鍵技術環節，助力形成具備應用推廣條件的智能化科學鉆井技術與解決方案，目前已完成兩代產品更新、現場應用11次，已經開展井-地高速通信、自動化鉆機、井下主動控制等關鍵技術、裝備研發，隨著相關研究的深入，有望解決智能鉆井數據采集、傳輸、決策、控制4個根本問題，形成集井下采集、高速傳輸、地面決策、自動控制、云邊交互于一體的智能鉆井解決方案，助力智能鉆井技術的整體落地實現。同時，數字鉆頭參數感知系統與優化控制技術，除鉆頭參數感知、真實工況評價、鉆井參數優化決策等常規應用方法外，還將在井下主動控制、井筒數字化（沿鉆柱分布式測量）、自動送鉆控制、井-地協同科學鉆井的場景推廣。

優質儲層 無處遁形

技術介紹

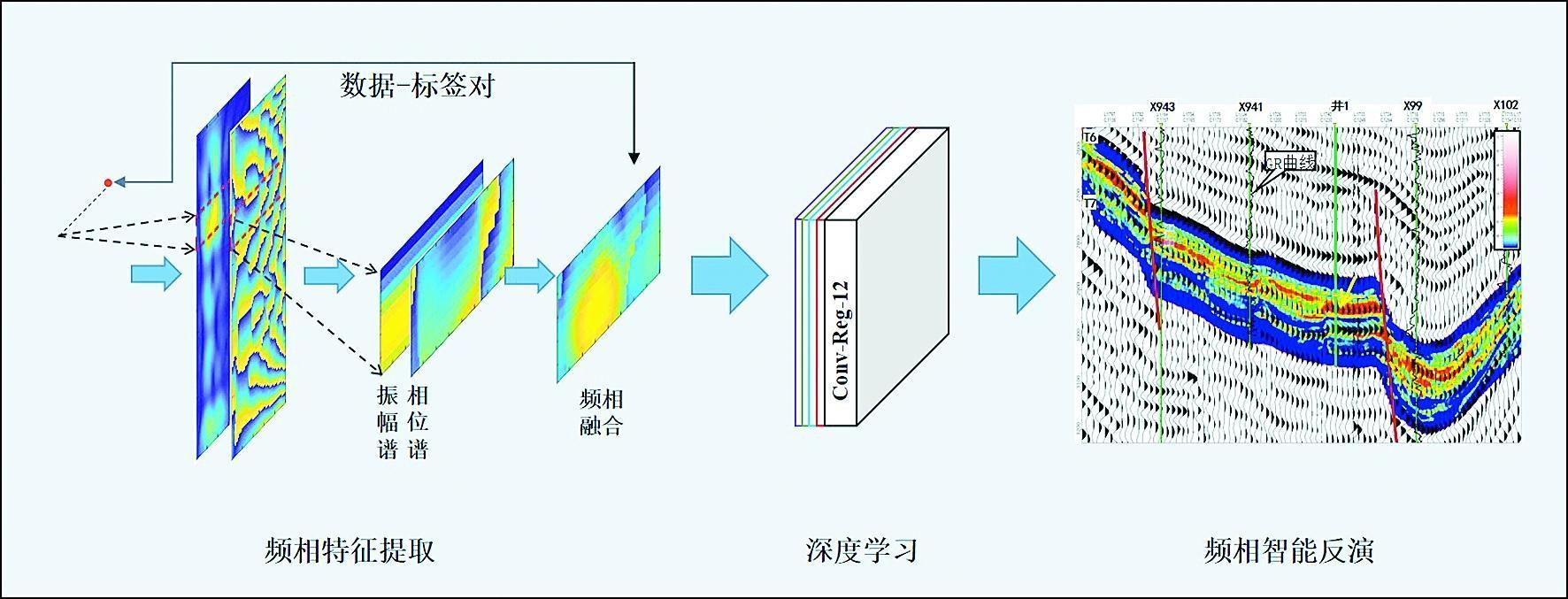

儲層頻相特征提取與智能識別技術主要包括三個部分：一是頻相特征提取，抽取研究區實際井及井旁地震道，應用最小二乘時頻分析提取地震道的頻相信息，通過圖像處理融合頻相信息，結合測井數據制作數據標簽對；二是深度學習，將融合后的頻相信息看作一副彩色圖像，反演目標為連續的地層參數，構建卷積-回歸型深度網絡，并用制作的數據標簽對訓練深度網絡；三是頻相智能反演，提取待反演地震數據體的頻相信息，將頻相信息融合并輸入訓練好的深度網絡模型，即可得到三維頻相智能反演結果。

□賈玉濤 代儉科 楊培杰

勝利油田經過60多年的勘探，勘探目標越來越復雜，呈現“薄、小、碎、深”的特點，特別是優質規模儲層的尋找難度更大。傳統尋找優質儲層的方法已經很難適應當前的需求，亟須從新的領域和方向開展地震數據處理和解釋方面的研究，研發更加高效、準確的識別技術。

不同巖性、物性的變化會引起地震反射波形的變化，當反射波形相近時，就需要依靠振幅和地震波反射的不同時間點，即相位的不同來分辨，也就是近年來國內外應用的頻率域相位信息處理與解釋技術。勝利油田勘探開發研究院科研人員深度開發應用相位信息，與人工智能有效結合，形成了“儲層頻相特征提取與智能識別”技術系列，提高了地震資料的分辨率及儲層巖性和物性描述的準確度。

如何從地震數據中有效地提取相位信息并應用，是該方法研究的難點。相位是描述信號波形變化的度量，就好像心電圖上起伏變化的曲線，找到了特征就會明晰病灶所在。

“以前常用的提取相位方法，在提取的精度和分辨率方面都不盡如人意?！眲倮吞锟碧介_發研究院首席專家羅紅梅說，“我們只能開展新的研究?！?/p>

由于是國內首次開展相位分解與重構的研究，參考資料缺乏，科研人員只能借助少量的英文文獻，不斷建立數學模型，再通過代碼調試反復試驗。

經過深入研究，科研人員將反問題求解思路和傅里葉變換相結合，研發了新的時頻分析技術，有效提高了時頻分析結果的分辨率和可靠性，為相位信息的準確分解打下基礎。2019年，勝利油田首次在國內實現了地震數據的相位分解與重構。

科研人員趁熱打鐵，在相位分解重構的基礎上，針對復雜地質體相變快、儲層薄的問題，進一步開發地震頻率拓頻技術，提高地震資料的主頻、拓寬頻帶，解決了地震資料分辨率低的問題，大幅提高了對河道砂、灘壩砂、濁積巖等薄互層的識別能力。

為了進一步提高儲層識別精度與效率，他們在此基礎上嘗試與人工智能相結合，但國際上沒有相關的研究可借鑒。

經過近6年自主技術攻關，科研人員從圖像處理、信號處理、人工智能、地震反演等領域入手開展研究，最終研發了儲層頻相特征提取與智能識別方法，實現了儲層智能預測的突破，可以將地震資料的主頻提高10~20赫茲，頻帶拓寬20~40赫茲。與傳統的方法相比，反演結果分辨率和準確度均提高10個百分點左右。截至目前，該技術系列已獲國家發明專利授權兩項，發表核心期刊文章4篇。

專家點評

勝利油田高級專家 王長江：

儲層頻相特征提取與智能識別技術系列首次實現了地震頻相信息的有效提取與應用，通過進一步結合人工智能，以及研發了頻相智能地震反演方法，有效提高了反演結果的分辨率和準確度，不斷學習優化不同儲層的地震反射特征，最終實現自動識別優質儲層。

該技術系列在勝利油田東部探區多個工區進行了廣泛的應用，取得了顯著的應用效果，經濟效益和社會效益顯著。在碎屑巖、致密油、頁巖油等類型復雜地質體儲層預測中均具有廣闊的推廣前景。

新聞會客廳

勝利油田勘探開發研究院首席專家 羅紅梅

問：“儲層頻相特征提取與智能識別方法”是如何利用人工智能技術進行儲層特性識別的？這種方法的優勢在哪里？

答：方法原理是在相位分解與重構的基礎上，將地震頻相信息（振幅譜、相位譜）融合，并進一步與人工智能相結合，實現了更為精細的巖性、孔隙度等儲層參數地震反演。應用這種方法可以將原始地震資料的分辨能力提高35%左右，而將頻相信息與人工智能相結合，反演結果分辨率和準確度均提高10個百分點左右。

問：該項研究在提升油氣勘探成功率方面有哪些具體成效？

答：相位分解與重構技術在埕島和孤島地區的河道砂、牛莊地區濁積巖等類型的儲層預測中進行了應用，處理后的地震數據比原始地震的分辨率提高了36%左右，可以有效識別5米左右的砂體。在埕島208井區館陶組上段上報石油探明儲量1114.68萬噸、石油經濟可采儲量220.86萬噸；在埕北斜601塊東營組一段上報石油探明儲量130.1萬噸、石油經濟可采儲量24.24萬噸。

頻相智能反演技術在濟陽坳陷惠民凹陷的大蘆家-田家、江家店瓦屋等地區，以及勝利灘海地區埕島油田進行了廣泛應用。2021~2022年，在大蘆家-田家等地區，協助部署井位5口，智能反演結果和測井曲線的吻合度達到85%。在埕島油田館上段進行了相位分解與頻相智能波阻抗反演，解決了準確刻畫河道砂體橫向疊置、縱向互層的難題，在埕島油田的埕北48區塊上報探明儲量712.16萬噸。

問：未來，該領域還有哪些值得探索的方向或潛在的技術突破點？

答：該領域的研究還可以在基于現代信號處理方法，進一步挖掘地震數據相位信息的潛力，實現對儲層邊界、厚度的精細描述，以及采用更先進的人工智能網絡架構，提高頻相智能反演對于巖性和物性描述的準確度和分辨率等方向進一步探索，通過深入研究形成國際領先、具有完全自主知識產權的相位域儲層預測技術系列。

項目管理 “一碼到底”

技術介紹

BIM模型結合二維碼的項目全生命周期質量追溯系統，是采用二維碼技術賦予設備、材料等工程實體對象唯一二維碼，并以此為載體，完成從設計、生產、檢驗、運輸、入庫出庫、安裝調試、運行、維修、報廢等全過程的信息記錄，做到質量實時可追溯，同時與工廠BIM模型建立關聯，實現工廠對象二維數據三維可視化。

□李 慧

在數字化浪潮的推動下，二維碼技術以其便捷性、高效性和廣泛的適用性，正深刻改變著人們的生活方式與各行各業的工作模式。工程建設領域也不例外。石油工程建設中原設計公司憑借前瞻性的視野與技術創新，成功研發并應用了BIM模型（建筑信息模型）結合二維碼的項目全生命周期質量追溯系統（簡稱：二維碼質量追溯系統），為工程項目管理帶來了革命性的變革。

長期以來，傳統工程項目管理面臨著信息封閉、管理任務繁重、資料易丟失損壞等諸多挑戰，特別是在全生命周期質量追溯方面，更是困難重重。而靜態二維碼只能用于短暫存檔，一旦信息更新，二維碼也需要更換。如何才能在保持二維碼不變的情況，實現項目信息持續更新、全程留痕、永久可查呢？

“可以在固定的二維碼背后建立一間‘倉庫’，讓項目相關流程的負責人員分門別類地往里面放置自己的‘物品’，并保證其不受時間和空間限制。”經過多次研究討論，中原設計公司信息化技術人員提出了自己的想法。沿著這條思路，2021年，中原設計公司正式啟動二維碼質量追溯系統的研發工作。

把理想變?yōu)楝F(xiàn)實，需要從零起步，一點點摸索向前。技術人員在解決多類型數據統一、信息擴容等技術問題的同時，還要和各參建單位反復協調、溝通需求，不斷修改完善，以確保系統在操作過程中能滿足項目各階段實際需求，各權限分配范圍得當、各工序關聯順暢，技術層面沒有漏洞。最終，他們攻克了全流程協同信息擴容、分類分級分工細化權限設置、數字標簽與實物標簽溯源一致性、多類型數據統一存儲等多個難題，成功研發出二維碼質量追溯系統。

該系統的核心在于為設備、鋼管、焊縫等工程對象生成唯一對應的二維碼，并以此為數據入口，實現了項目從設計、采購、施工到運維等全生命周期各階段的數據錄入與質量溯源?！皞鹘y(tǒng)靜態二維碼只能存儲有字符數量限制的字母、文字，而新系統的二維碼雖然是固定不變的，但里面需要存儲的各種數字、代碼、圖片、圖表、文檔等可實時更新，存儲量和數據類型都大幅增加。”該公司信息化技術人員秦躍雁介紹，“這個二維碼系統雖然是共享的，但充分考慮到了各環節的需求，以及不同單位不同級別的權限。假設A和B都有掃碼權限，但他們能且只能分別進入自己的‘隔間’，確保信息準確送達?！?/p>

“二維碼質量追溯系統的應用不僅極大地方便了信息的編輯、整理、調閱與歸檔，而且打破了傳統紙質文檔和靜態二維碼的局限，實現了信息的動態更新與全程留痕?！敝性O(shè)計公司信息與數字化中心經理王力介紹，目前該系統已在華北油氣大牛地氣田天然氣乙烷回收工程、中原油田文24儲氣庫工程等多個集團公司重點工程中成功應用，并取得了顯著成效。

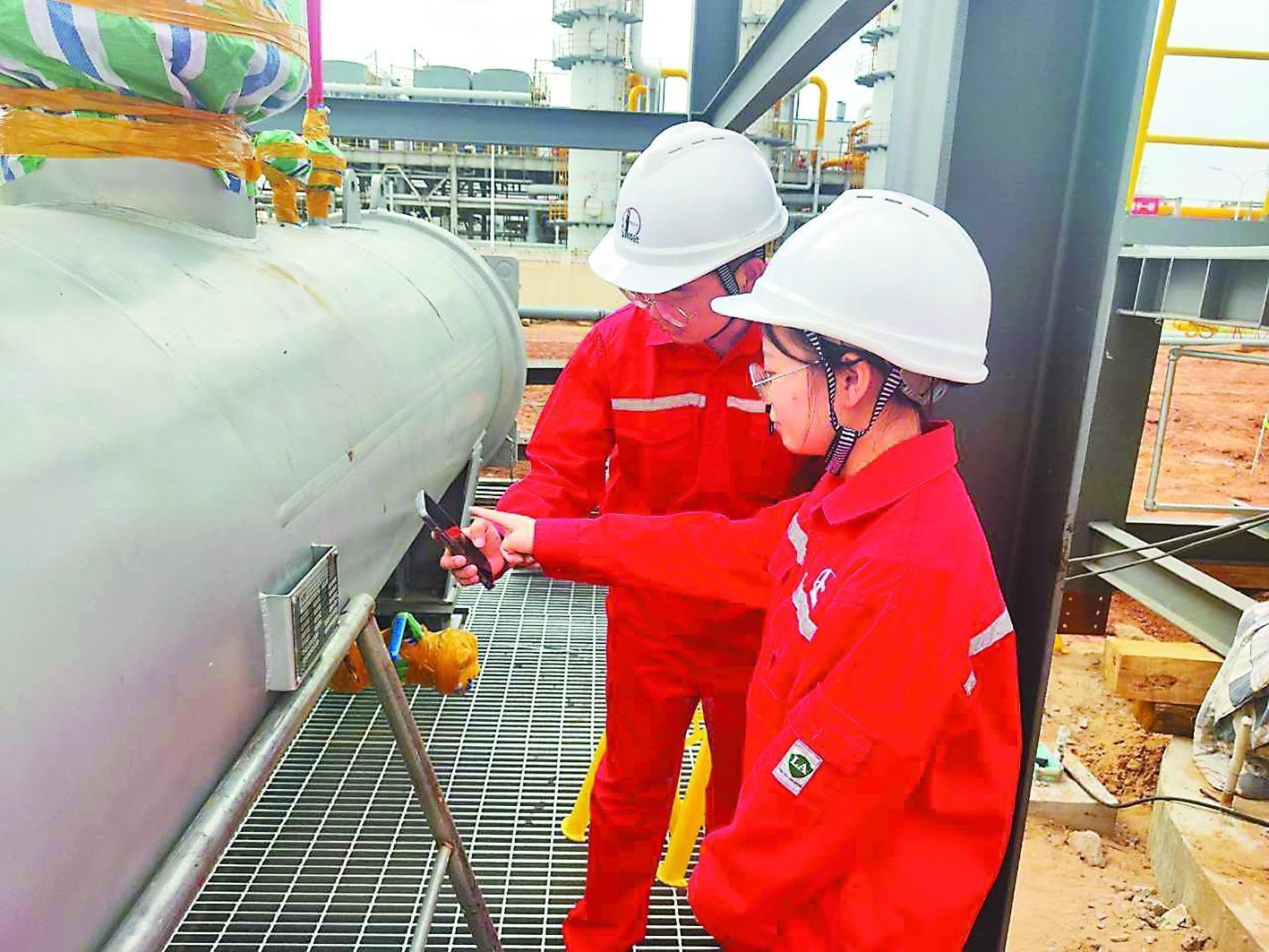

以文24儲氣庫工程為例，該系統實現了對項目物資全生命周期的全方位覆蓋，二維碼應用覆蓋率高達98.5%，為工程建設提供了強有力的數據支持與質量保障。各參建單位通過掃描動態二維碼，可快速獲取各階段質量信息，了解施工動態和流程，對作業和運維等環節進行監督和檢查。

同時，為解決二維碼可能損壞或隨管道深埋地下等問題，技術人員打通動態二維碼技術與數字化交付平臺的數據壁壘，將二維碼作為模型屬性增加到BIM三維模型中。也就是說，在電子三維模型中掃描其中的電子二維碼，可快速確定該二維碼的準確位置，并獲取工程實體全生命周期各階段質量信息，不僅極大地提高了項目管理的便捷性與透明度，而且為后續運維與檢修工作提供了強有力的數據支撐。

專家點評

華北油氣高級專家 陳俊亮：

BIM模型結合二維碼的質量追溯系統以數字賦能項目質量管控為目標，依托二維碼、BIM等新一代信息技術，通過將二維碼作為質量管理對象的唯一標識，實現了對工程對象全生命周期工序交接與質量查驗信息的實時提報、高效流轉、全程留痕、永久追溯。該系統在華北油氣大牛地氣田天然氣乙烷回收工程等中國石化重點工程的落地應用，有效提高了項目質量管控水平，充分體現了企業“質量為要”的管理理念，是華北油氣發展新質生產力的生動實踐。

新聞會客廳

石油工程建設中原設計公司執行董事、總經理 鄭 焯

問：BIM模型結合二維碼的質量追溯系統是如何在油氣工程項目中實現全生命周期管理的？

答：BIM模型結合二維碼的質量追溯系統可為每個工程實體生成“身份證”，即唯一的二維碼，同時與BIM模型相互關聯，實現全程留痕、永久追溯。項目管理或建設人員通過移動端掃描二維碼，就可以錄入和追蹤工程實體在生產、采購、施工、運維等全生命周期各階段的數據，包括物料參數、應用數據、檢驗記錄、生產數據等，可以是文字、字符，也可以是圖片、文件等多種形式，實現了質量溯源、效率提升、成本降低等多重目標。

問：在二維碼質量追溯系統的應用過程中，如何確保數據的準確性和實時性？

答：在確保數據的準確性和實時性方面，技術人員對各環節錄入的信息會定期進行檢查，將不合格的信息進行統計，并及時整改。每月也會對各單位錄入信息的質量進行考核，對考核不合格的進行通報。同時，我們還制定了數據標準和管理規范，建立了嚴格的審核機制，在數據實時采集和同步、BIM模型與二維碼數據動態同步更新、用戶權限管理等方面采取從嚴措施，進一步保障數據的準確性和安全性。

為保障系統穩定運行，技術人員采用了高可用性、可擴展性和可維護性的系統架構設計，包括合理的負載均衡、數據備份和恢復策略，以及完善的錯誤處理和異常監控機制，并選擇性能穩定、可靠的軟硬件設備，進行了充分的測試和驗證，以確保系統在高負載和復雜環境下仍能穩定運行。另外，在網絡安全防護、系統維護與升級、應急響應計劃等方面也做了周密保障。

問：二維碼質量追溯系統對于提升油氣工程項目的管理水平和質量控制有何重要意義？

答：這項創新解決了石油化工項目質量管理紙質資料繁多、數字化交付成果現場數據收錄不及時等問題，是對高質量建設智能工廠的有效補充，可有效避免傳統模式下設計、采辦、施工、運維等各環節脫節及質量安全監管不到位導致的“低老壞”問題，有助于進一步提升施工安全、質量和進度?；谠撓到y(tǒng)在實際應用中展現出的顯著優勢，未來我們期待將其推廣至建筑、交通、電力等更廣泛的領域，通過不斷地技術優化和模式創新，為工程項目管理水平的提升和質量控制的加強提供有力支持。
