勝利油田：石油就在模型里

□本報記者 王維東 通訊員 李國棟 武天祥

勝利油田攻關建模數模一體化技術，石油開發工作者猶如長了“千里眼”，突破目力極限，不受時空限制，看清油藏全生命周期的動態演變，既可以回望歷史，又可以看清現在，還可以前瞻未來。

目前，孤東、孤島、埕島、勝坨4個整裝油田建立了大模型；勝利濟陽頁巖油國家級示范區建立了五大洼陷頁巖油地質模型，利用三維模型對新井開展立體評價、鉆井跟蹤和壓裂設計；CCUS建立了19個區塊模型，覆蓋地質儲量4141萬噸，實現了對氣竄通道的精確刻畫，全面支撐CCUS示范工程綠色低碳開發。

不再“紙上談兵”

勝利油田勘探開發研究院首席專家于金彪介紹：“以前通過人工繪制的平面圖，對油藏的了解停留在經驗層面的定性認識，井網調整、注采調配全憑經驗判斷，面對爭議很難有說服力?！?/p>

油藏地質建模利用地震解釋資料和鉆探資料，應用地質學和數學算法，建立高精度三維空間地質模型，還原油藏的本來面目，定量描述儲層參數。借助數值模擬軟件，地下油藏被“搬”到了電腦里，科研人員可以在地質模型上模擬地下流體的滲流過程，實現了地下油藏構造透明化、復雜儲層可視化、剩余儲量可量化。

地質模型讓油藏形象化、具體化，油藏構造、儲層展布、物性參數等一目了然，地質研究不再紙上談兵。

油藏開發具有不可逆性。通常，新區產能建設、老區開發調整有不同的方案，輸入方案，油藏數值模擬軟件可以演繹開發過程，驗證開發態勢。

經過50年水驅開發，勝坨油田二區東三5單元綜合含水率達97.1%，采出程度僅32.5%，2/3的儲量滯留地下。2022年，科研人員利用數值模擬，不斷深化剩余油富集規律和見效規律，探索化學驅“3+2”提高采收率技術，預計15年累計增油47.7萬噸，采收率提高13.5個百分點。

數值模擬技術可以“多次開發”油藏，開發方案優化設計、開發動態預測具有可重復性。有了油藏數值模擬技術，科研人員可以反復驗證方案，降低試錯成本。

勝利油田油氣開發管理中心副經理李緒明說：“2024年，通過模型化應用，勝利油田優化新老區產能方案和三次采油方案70余個，動用地質儲量2.14億噸?！?/p>

模型建設是一個由粗到精再到準的過程，需要根據新的認識和數據不斷對模型進行更新迭代。目前，勝利油田620個主力單元完成油藏模型建設，依托油田數據湖、油藏模型庫，自動判斷、提取新增的動態數據，實現了增加新井、老井射孔、老井生產數據變化3種情況下的模型實時更新。

“排雷”

為了模擬出一條和開發態勢相吻合的曲線，勝利油田物探研究院油藏地球物理研究室主任師張玉曉煞費苦心。

油藏數值模擬紛繁復雜，在數值模擬軟件中輸入模擬器能夠識別的關鍵字，每個關鍵字背后關聯著數個油藏物性參數和生產數據，整個過程相當于在“黑匣子”里操作。

數值模擬軟件用戶手冊和技術手冊是必不可少的“密鑰”，前者相當于說明書，后者相當于技術原理，張玉曉不僅需要掌握2800頁用戶手冊里的每一項操作，而且要精通每項操作的技術原理。

熟知手冊是數值模擬成功的前提。數值模擬的過程是一個反復試驗的過程，“投喂”給軟件的數據，有定數，也有變數，比如滲透率、飽和度等儲層物性參數是在實驗室條件下測定的，與礦場環境下的參數有一定差異，而且伴隨開發時間的推移，這些物性參數也在發生變化，如果軟件擬合的開發規律和歷史開發規律不吻合，就需要對數據進行技術標定。

高質量數據分析結果，取決于高質量的數據輸入。如果把建模、數模比喻為一座大樓，那么數據就是磚，數據全面、充足、有效是模型的基礎?！皵?shù)值模擬出現異常，問題是多方面的，科研人員需要從千頭萬緒中一一排查，多維度驗證數據的品質，去偽存真?！睆堄駮园寻l(fā)現問題、解決問題的過程比喻為“排雷”。

斷塊油藏盤15-1區塊，一條大斷層把區塊分割成南北兩個區塊，整個區塊只有一口油井、一口水井分別坐落于兩個區塊。根據原始的地震資料解釋成果，南北區塊是割裂的。斷層割裂意味著油井只采不注，水井的注入壓力無法傳導給油井。而現實是，油井不僅能量足，而且有產量。實踐出真知，模擬結果和生產動態相悖，說明原有的地質認識有偏差——斷層是連通的。

“油藏數值模擬技術給開發優化調整提供了可量化參考的依據，有效指導了開發策略調整?！眲倮吞锟碧介_發研究院滲流力學研究室經理胡慧芳說，“我們致力于油藏數值模擬技術研究，創新形成了涵蓋水驅、氣驅、化學驅等五大類10余項數值模擬技術，有力支撐了勝利油田開發方案編制和動態跟蹤研究；發布了國內首個油氣藏數值模擬應用技術規范，填補了行業空白。”

無模型不工作

建模數模一體化技術是石油行業公認的行之有效的描述油藏方法，尤其在國外，開發方案部署普遍基于模型。

2017年，勝利油田勘探開發研究院承擔國外項目，甲方要求地質研究、井位部署、方案優化等工作全部依托模型。7年來，他們累計建立地質大模型32個，覆蓋9個油田石油地質儲量1.5億噸。

“不僅是地質研究、方案編制，即使是動態分析、配產配注等日常工作也在模型上開展。”于金彪說。

作為現代油藏開發管理不可或缺的技術手段，建模數模集結了油藏所有的信息，作出的判斷和決策更具科學性和權威性。

30多年前，在得克薩斯州培訓第一次接觸化學驅數值模擬時，集團公司原高級專家曹緒龍感到“學得一頭霧水，但一眼看出這是一項好技術”。如今，“無數模不方案”“無模型不審查”的理念深入人心，勝利油田90個化學驅項目全部應用數模技術進行跟蹤研究和方案優化，支撐了6億多噸儲量的高效動用。

數智化浪潮下，油藏開發迎來了模型化時代。最近，勝利油田出臺了《勝利油田分公司建模數模技術應用工作管理辦法》。

過去，“石油在地質學家的腦海里”，而在數智化時代，石油有了新的呈現方式——在模型里。

勝利油田油藏地球物理高級專家劉浩杰說：“建模數模一體化技術打破勘探開發專業壁壘，實現了技術和成果的繼承發展，讓地質工程師和油藏工程師在同一個模型上協同工作，推動了研究從二維圖紙邁向三維模型，標志著科研范式從靜態分析向動態模擬、從經驗驅動向模型驅動的深刻變革?！?/p>

江漢油田：繪制“透明”油氣藏

□本報記者 夏 梅 通訊員 吉 婧 趙 冰

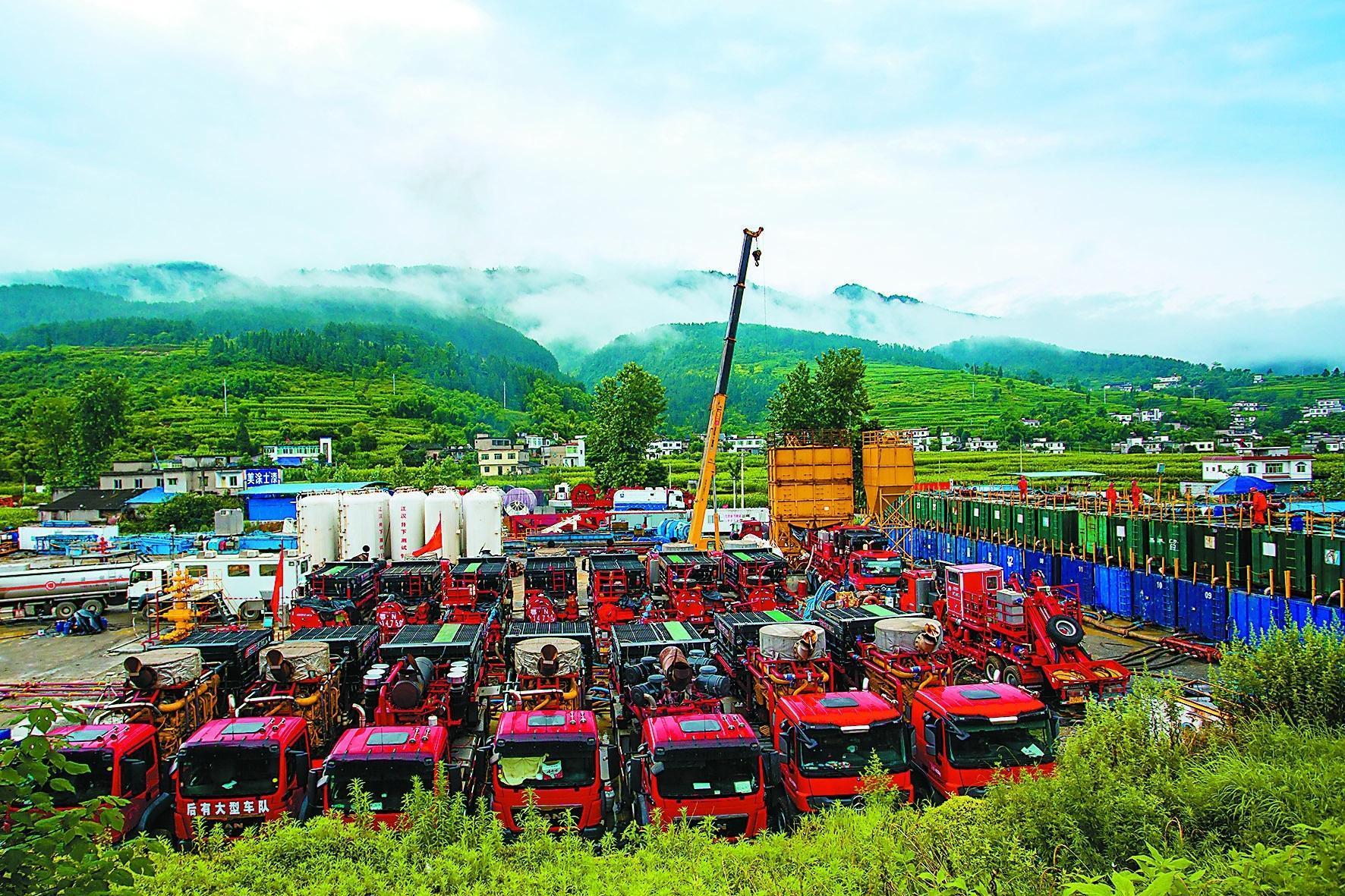

盛夏的武陵山脈中，江漢油田涪陵頁巖氣田382口立體開發井安靜地工作著，頁巖氣正順著管道奔涌而出。

在面積不大的井場上科學部署加密井、實施精準壓裂，是頁巖氣立體開發成功的關鍵，建立在“透明”氣藏的基礎之上。

近幾年，江漢油田依托建模數模一體化技術，持續打造“透明”油氣藏，支撐三層立體開發、重復壓裂和老區原油精細化管理，助力持續穩產。

打造“透明”氣藏

“以前更多憑借想象，對焦石壩區塊儲量動用情況只有‘動用不充分’這一定性描述?！苯瓭h油田勘探開發研究院天然氣開發所所長劉莉坦言，“建模數模一體化技術正是可以透過層層地層‘看清’地下迷宮好用的工具。”

科研人員錄入大量焦石壩老區數據資料，建立該區域地質模型。他們將導眼井取芯資料及一次井網井和開發調整井的鉆測試錄與生產數據全部錄入，建立地質模型，可直觀看到儲層構造變化，頁理縫、孔隙度、應力分布等情況一目了然，地下原始情況實現可視化。

“建模就像是毛坯房，而數值模擬則是鋪設水路、電路，通了水電房子才能住人。”天然氣開發所建模數模室主任姜宇玲介紹，“數值模擬是用數值的方法來求解描述頁巖氣藏中流體滲流特征的數學模型，從而實現對頁巖氣藏開發動態變化過程的模擬，有了數值模擬可以更精準地摸清縫網展布和剩余氣分布情況，為后續立體開發提供技術支持。”

但是，頁巖氣藏具有高度復雜的非均質性，有納米級的孔隙結構、不均勻的滲透率、復雜的流動機理及廣闊的立體延伸范圍，要精準描述氣液兩相在不同介質里流動的情況非常困難。

為了讓流動的氣液形象化，科研人員不斷摸索，創新形成多尺度天然裂縫融合建模技術等三大關鍵技術，應用中國石化具有自主知識產權的數值模擬軟件Compass，實現了分區分層儲量的定量化評價，讓地下情況在透明的基礎上三維動態化。

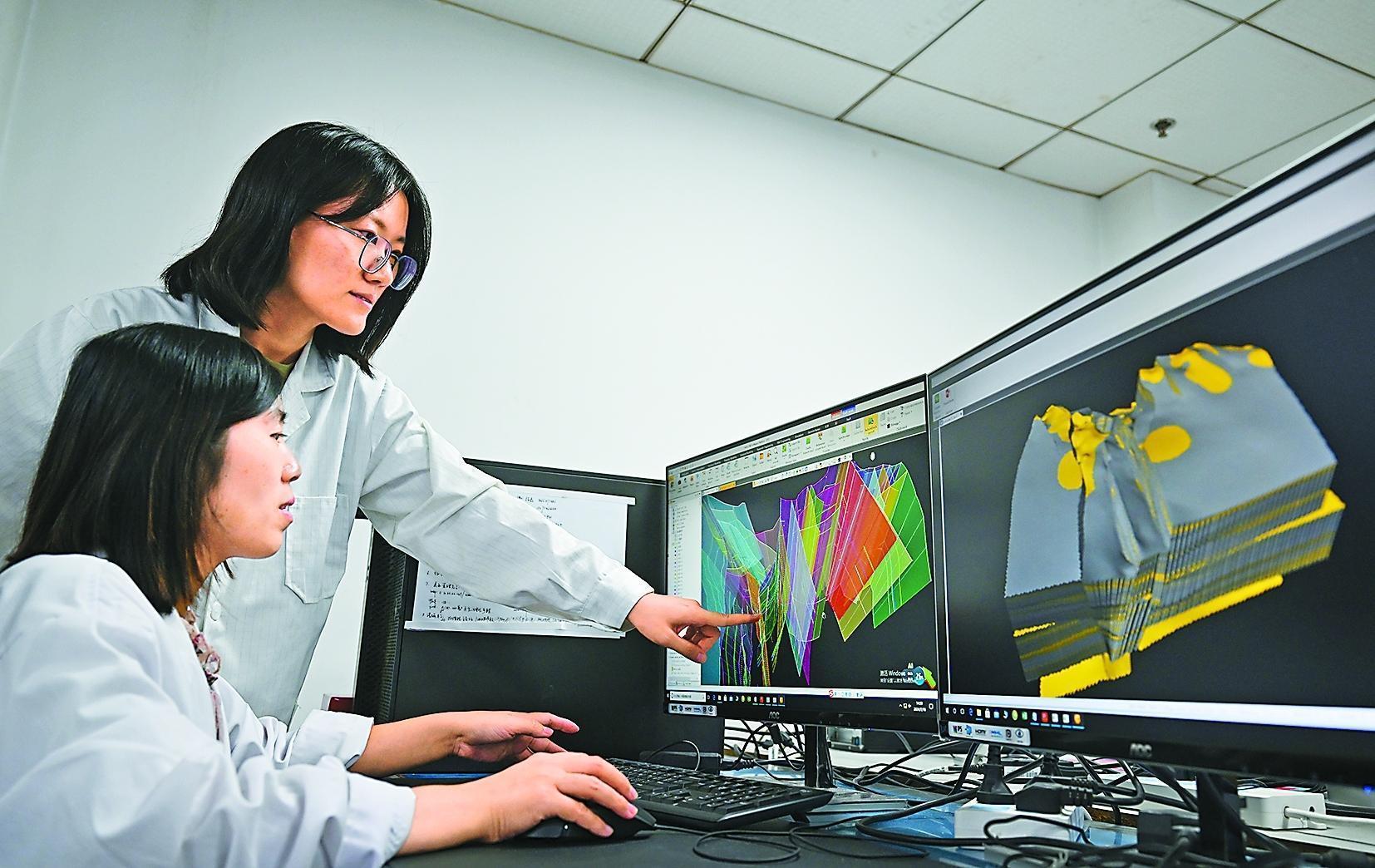

依托建模數模一體化技術，科研人員把一條條頁巖氣流動通道刻畫出來，并繪制了全國首張“透明”氣藏圖?！凹t色表示剩余氣多，藍色則是剩余氣少?！碧烊粴忾_發所副所長張謙指著“透明”氣藏圖介紹，焦石壩區塊剩余氣分布狀況清晰展現在眼前。

目前，涪陵頁巖氣田已實現全區域地質建模全覆蓋、所有方案數值模擬全覆蓋。

尋求穩產最優解

近日，焦頁17號西、焦頁16號擴立體開發井網完善井組方案與焦頁56號、4號西中部氣層開發調整井組順利通過審查，建模數模一體化技術在方案論證過程中起到重要作用。

4年前，科研人員利用建模數模一體化技術拿出第一份立體開發部署方案時遇到了質疑，大家都認為靠電腦數值模擬出來的結果并不可靠。但實際井生產數據和數值模擬結果匹配吻合度達到90%以上，該技術逐漸被信任和應用推廣。如今，涪陵頁巖氣田每一口開發調整井部署方案、井位設計方案、壓裂試氣方案，都必須有建模數模一體化技術做基礎支撐。

頁巖氣田穩產是個大課題?？蒲腥藛T通過建模數模一體化技術，清楚描述每一口井、每一層儲量動用情況，摸清井間、層間、段簇間剩余氣有多少、分布在什么地方，指導立體開發井位部署，支撐重復壓裂和壓裂逆向設計，“吃干榨凈”剩余資源。

目前，建模數模一體化技術已指導焦石壩區塊近400口立體開發調整井位的整體優化部署，立體開發井日產氣量占氣田日總產量的52.1%，焦石壩區塊整體采收率從12.6%提高到23.3%，三層立體開發區采收率達44.6%，實現采收率翻番，進一步夯實氣田穩產基礎。

“剩余氣多的地方就擴大改造規模，剩余氣少的地方就精準改造，實現效益最大化?！睆堉t說。在焦頁34-Z2井的壓裂方案設計中，他們借助數值模擬技術，明確第7段剩余氣多，儲層改造時加大改造力度，而第5段剩余氣分布不均，儲層改造時控制橫向壓裂規模，實現精準壓裂。

他們利用建模數模一體化技術精準預測每口井可采儲量、剩余儲量，評價初次儲層改造效果，對剩余儲量比較多、壓裂工藝改造不充分的低產井進行重復壓裂，充分釋放氣井產能，提高可采儲量。

解碼油藏“黑匣子”

“紅花套組SH9平18井年產量2000多噸。”江漢油田勘探開發研究院專家印波說，“之前我們把紅花套組30多米厚的儲層作為一套層系開發，這次利用隨機建模技術，首次建立了精準三維模型，細分三層進行開發?！?/p>

通過精細刻畫斷層，科研人員糾正了地質分層偏差，分區量化剩余油，“追”著剩余油部署新井和側鉆井，做好精細開發。

江漢油區大多為高陡構造油藏，地層傾角大、圈閉閉合高度大，科研人員在手繪構造圖時，刻畫精度大多在20~50米。利用地質建模技術，可以精細刻畫每一層面的構造特征，充分顯示局部的微幅構造，為剩余油的挖潛提供依據。

老區經過多年開發，定性的剩余油描述已經無法滿足開發需求。科研人員錄入大量的生產歷史數據，建立地質模型，通過滲流規律、儲層物性等參數模擬，研究剩余油分布規律及現狀，解碼地下油藏“黑匣子”，助力老油田潛力挖掘，為新井、側鉆部署提供依據。目前已建模單元39個，涉及儲量2.01億噸，覆蓋率56.6%；已數模單元35個，涉及儲量1.45億噸，覆蓋率45.6%。

他們開展數值模擬，通過不同的井網、井距、井型、注采比、注水強度參數的模擬對比，找到采油效果最好的參數，優化后期調整方案和開發技術。在紅花套組油藏，科研人員創建了4種分區調控開發技術模式，并利用數值模擬技術優化采液量、注采比，開展了6口水井的調整工作，自然遞減率持續下降。

此外，針對稠油三次采油高效開發，科研人員利用建模數模技術，形成了普通稠油油藏降黏劑驅、蒸氣吞吐數值模擬等技術，目前正在攻關稠油油藏二元、非均相復合驅等技術。其中，面4區非均相復合驅技術攻關已完成建模，下一步將開展數值模擬。

新聞會客廳

問：建模數模一體化技術在油氣勘探開發中的主要優勢有哪些？

劉浩杰：一是提高精度與準確性。建模數模一體化技術通過結合高分辨率的地震資料、測井資料及實驗室地質資料等多源數據，構建出高精度的地質模型和數值模型，提升對儲層特征和剩余油分布規律的認識，為油藏開發調整提供科學的依據。

二是實現高效協同。該技術將地質建模與數值模擬緊密結合，實現了從地質模型到數值模型的無縫對接，縮短了數據轉換和模型重構的時間，提高了工作效率。

三是優化開發方案。該技術能夠模擬不同開發方案的效果進行多目標優化，尋找最佳的開發方案，為油田開發方案的制定和優化提供科學依據，降低開發風險。

劉 莉：一是耗時短、可操作性強。建模數模一體化技術擁有周期短、費用低、無限次重復、逼近真實情況的優點，形成的可視化模型可以更直觀、清晰地展示出地下儲層采出情況。

二是推動技術創新。建模數模一體化技術的發展和應用推動了開發技術的不斷創新，通過研發自主產權的建模數模系列軟件、完善油藏模型庫系統、優化數值模擬算法等手段，不斷提升油氣田開發技術的水平。

三是支持精細化管理與決策。完善的油氣藏模型庫系統能夠支撐油氣田開發跟蹤研究和現代化油氣藏管理，將油氣藏模型庫應用到井網部署設計、地質導向、實時壓裂調整過程中，開展基于大數據、機器學習的智能決策分析，有效指導高效開發。

問：目前形成了哪些成果？

劉浩杰：目前，勝利油田物探院形成了以多源信息融合高精度油藏建模技術、復雜斷塊三維精細油藏建模技術、不整合油藏建模數模一體化技術、整裝特高含水油藏精細數值模擬技術、M3多尺度資料匹配油藏建模系統等為主要內容的科研成果。

但該技術仍面臨著數據質量要求高和模型復雜度高等挑戰，建模數模一體化技術依賴于高質量的動靜態數據，數據質量直接影響模型的準確性和可靠性；隨著油田開發的深入，地質條件越來越復雜，需要構建更加精細的三維地質模型，這對模型的復雜度和計算能力提出了更高要求。

劉 莉：江漢油田以頁巖氣基礎地質建模為切入點，歷時8年逐步形成了具有頁巖氣特色的建模數模一體化技術體系，包括壓前多尺度天然裂縫融合建模技術、基于有限元模擬三維地應力場建模技術、頁巖壓后縫網多階迭代擬合技術等，全面支撐老區提高采收率、新區效益建產。

目前，建模數模一體化定量評價技術體系在涪陵頁巖氣田全面推廣應用，實現氣田地質建模全覆蓋、各類方案數值模擬全覆蓋，精細刻畫了“井間、層間、段簇間”3種剩余氣分布類型，首次實現了剩余頁巖氣三維展布可視化，以及大連片井組建模數模擬合，指導了焦石壩區塊100口立體開發調整井位的整體優化部署，為立體井網與精準壓裂優化設計奠定了基礎。

問：建模數模一體化技術未來發展方向是什么？應加強哪些方面的工作？

劉浩杰：下一步，建模數模一體化技術致力于智能化和多學科融合發展方向，結合人工智能、大數據等先進技術，推動建模數模一體化技術的智能化發展，提高模型的自動構建和智能優化能力；加強地質學、地球物理學、計算機科學等多學科之間的交叉融合，形成更加完善的建模數模一體化技術體系。未來，應加強數據質量控制、人才培養、國際合作等方面的工作。

劉 莉：頁巖氣建模數模一體化技術發展將向更多維方向攻關，老井生產引起局部地應力場大小和方向變化，亟須攻關建立地應力場四維動態高精度模型；向更精細方向攻關，通過壓后取芯井認識進一步深化建模數模機理研究、提升軟件算法；向更復雜氣藏領域攻關，針對復興陸相頁巖氣凝析油氣藏油氣水多相態、碳1-碳20多組分、多尺度孔縫介質流動的建模數模一體化技術還需要深化攻關。
