勝利油田加快民豐區塊勘探開發，多部鉆機開足馬力進行鉆探施工。王國章 攝

應用勘探大模型建設“透明盆地”

□賈玉濤 代儉科

“這一次的井位部署，我們要利用大模型完成常規和非常規巖相類型的同步預測，儲層預測中流線這個約束因素還要進一步完善?！?月12日，勝利油田勘探開發研究院東營勘探研究室會議室內，科研人員房亮與黃暉正在為東營北帶勘探大模型的迭代方案激烈討論。他們將在油田新一輪井位部署會上，利用勘探大模型實現常非一體化井位部署匯報。

自勝利油田提出建設濟陽坳陷“透明盆地”以來，勝利油田勘探開發研究院以東營北帶為突破口建立大模型，加快轉變科研范式。

不再是鉛筆變鼠標

提起最初應用勘探大模型部署井位，房亮還是忘不了當時緊張的心情。

2023年2月16日，房亮帶著“秘密武器”向勝利油田領導、專家匯報井位。上午9點，會議室大屏幕上清晰展示出東營北帶地區勘探評價立體模型。對于這種以“模型驅動、三維解釋、立體勘探”為主要方式的油氣勘探部署新范式，與會人員新奇之余，更多的是期待。

最終，模型預測與鉆探實際情況符合率達85%以上，房亮心里懸著的石頭落了地?？蒲腥藛T首次應用勘探大模型地區部署井位，取得良好成效。

勝利油田高級專家王長江介紹，勝利東部探區儲層類型多樣、構造復雜，對儲層的分布、規模難以量化描述。而單一探井反映出來的是“一孔之見”， 物探信息反饋的只是一個模糊的位置，地質科研人員腦子里有儲層的模式，卻難以清晰表述出儲層的展布特點，缺少一種更加具象化、直觀化、可視化的研究手段。

東營勘探研究室經理陳濤還記得剛參加工作時，師父教給他的第一門“手藝”——用鉛筆工作。剛開始他還覺得“現在誰還用鉛筆工作”，可慢慢地發現，測井圖上小層劃分、平面圖上標注數據、構造圖上勾畫曲線……很多工作都離不開鉛筆。

后來，隨著各種繪圖軟件的普及，手中的“武器”也由鉛筆變成了鼠標。但20年過去了，思維卻還是傳統方式。

以“轉變研究范式，將地質認識數字化、量化和具象化，建立一個大模型”為指導思想，勝利油田勘探開發研究院圍繞“透明盆地”建設成立專項組，以東營凹陷北帶為試點，利用多信息勘探評價技術建模，搭建了多學科一體化協同工作平臺，建立東營北帶勘探大模型。

所見即所想

沿著井軌跡由下向上，從古老的古生界到中生界、新生界，高低起伏的地層鋪疊開來，上億年的地質風貌濃縮在一個勘探大模型中，展現在眼前。

一眼就能望穿數千萬年的勘探大模型，就是科研人員打造的勘探“神器”。

展示完一條橫向地質剖面，房亮熟練地切換場景，在大模型上沿著縱向切出了另一條地質剖面。黃色的砂層由外向內延伸，清晰可見。隨后，他又在不同的位置切出了幾條剖面。

“以前是準備什么看什么，現在是想看什么就看什么?！狈苛琳f，利用大模型的匯報方式比以往更加清晰直觀、快捷高效。

這得益于準確的基礎數據和扎實的基礎工作。從接手建設大模型工作開始，兩年多時間里，科研人員把所有的基礎圖件一張張梳理、一幅幅轉化……構造圖、小層平面圖等千余張圖件，地震、測井、錄井、試油等幾十萬個數據，匯總形成基礎數據庫。

這只是第一步。要做到全方位立體透明展示，還需要借助信息化技術。

每個勘探層系都匯入了海量的數據信息，如何將這些信息融合，把地質科研人員腦中的地下樣子“搬出來”，成為大模型建設的關鍵。

地球物理技術研究室科研人員張志敬通過與地質科研人員深入交流、多次嘗試，構建出了一個基于當前認識的理論模型，通過向理論模型內加入地震、鉆井、測井等基礎地質資料，不斷完善、修正之前的理論模型，最終構建出“所見即所想”的勘探大模型。

隨著數據輸入到不同模塊，科研人員依靠算法把多種數據有機融合，實現基礎地質資料即時調取、二維圖件即刻成圖、工作成果三維立體展示。

“活”的模型

從模型初次使用至今，科研人員已提出井位9個，其中部署井位4個。

依據井實際鉆遇情況，科研人員將利斜915井的鉆探數據輸入模型，對勘探大模型進一步校正?！皩Ρ韧粚游磺昂蟮膬?chǔ)層預測結果，模型發生了相對明顯的變化?！狈苛林钢娔X屏幕說。

通過模型助推地質認識，通過勘探認識不斷完善模型，這種認識—實踐—再認識—再實踐的過程，讓勘探大模型真正“活”了起來，實現了新的地質認識、新井支撐下的模型迭代更新，大幅提高了工作效率和迭代速度。

目前，勘探大模型研究應用取得勘探儲層建模理論和技術的階段性突破，將地質認識數字化、地質建模智能化、儲層預測模型化，實現了勘探研究范式的重要轉變。

擦亮“黑箱”讓氣藏逐漸透明

□薛婧

如果地球像水晶球一樣通透，是怎樣一幅景象？不同地層如何展布與組合，什么地方高、什么地方低，哪里有氣、哪里有水、哪里有油，科研人員一目了然。

“利用信息技術，使地下油氣藏地質結構和流體流動過程及狀態數字化、可視化，以三維圖像呈現給決策者?！蔽髂嫌蜌饪碧介_發研究院院長趙爽介紹，“‘透明氣藏’是我們追求的目標，但只是一個無限近似的概念?！?/p>

將“黑箱”擦拭成“灰箱”

油氣藏存于地下“黑箱”中，看不見、摸不著?？碧匠跗冢蒲腥藛T跋山涉水，遍訪區域露頭剖面，將有限的地質信息加以對比、理解、猜測，將“黑箱”擦拭成“灰箱”。隨后，科研人員布一張大網，采集三維地震數據，收到來自地球深部的神秘回音。鉆井井筒成為射入“灰箱”的幾束亮光，鉆頭所及之處，得到巖屑、巖芯、油氣顯示及電測參數，帶回了地下油氣藏的第一手資料。生產氣井的生產動態變化則可以更直觀反映地下的氣水、壓力等情況。

種種客觀數據資料被科研人員反復研究，逐一比對、系統分析，加以主觀認識和預測，使“黑箱”表層一定深度逐漸透明。

“透明化的核心是搞清地下地層構造格局、儲集空間及流體分布情況?！壁w爽說，“目前，中江氣田侏羅系沙溪廟組氣藏透明程度最高?！?/p>

識別地下“九尺鵝腸”

1995年，西南油氣在中江構造完鉆第一口探井——川泉181井，在沙溪廟組試獲工業氣流，從而發現了中江構造沙溪廟組氣藏。之后，西南油氣針對中江構造沙溪廟組先后鉆探了8口井，鉆遇多套不同級別的油氣顯示層段，卻均未獲得工業油氣流，這都與氣藏透明化程度不高、針對性關鍵技術缺乏直接相關。

中江沙溪廟組條帶狀的復雜致密窄河道氣藏如同四川火鍋里的九尺鵝腸，將其具體化、數字化、可視化，就像透過挨挨擠擠的城市樓群，遙望千米外低矮村居。

以地震技術為主的地球物理勘探技術是實現地下地層構造、斷層和不同巖層三維空間形態成像的主要技術手段之一。20世紀90年代，西南油氣開始分區實施三維地震勘探?？蒲腥藛T在確定河道砂體分布范圍、描述儲層空間幾何形態、反演儲集參數、落實儲層非均質性及氣水分布規律等方面取得了突破。

“從巖芯到測井再到地震，點線面結合落實有利目標空間展布?！壁w爽說，“但當時僅能識別厚度大于20米的儲層?！?/p>

就像外科醫生識別并剝離血管、神經

進入21世紀，高保真成像技術手段極大豐富?？蒲腥藛T開展了中江地區2350平方千米三維資料連片處理和解釋，進一步查清了各反射層構造形態及斷裂發育情況，先后采用像素分頻成像、子體空間雕刻、多元線性回歸分析等技術手段，不斷提高復雜致密窄河道砂巖刻畫精度，初步實現了模型三維可視化。在模型的指導下，2013年中江沙溪廟組氣藏實現當年突破、當年探明、當年開發。

2015年起，中江沙溪廟組氣藏進入高質量勘探階段?？蒲腥藛T采用逐步逼近的綜合研究思路，從宏觀到微觀、從定性到定量、從外形精細刻畫到內幕非均質性表征，重點集成了井震一體化河道沉積層序識別、河道砂體疊置樣式正演等關鍵技術，形成了復雜致密河道砂巖儲層精細刻畫與描述技術體系，氣藏進一步“透明”。

“我們解決了復雜河道形成期次劃分、河道疊置樣式等問題。就像外科醫生可以精準識別并剝離血管、神經，我們實現了以單河道為單元的氣藏精細開發目標評價，精準指導產建方案優化?！壁w爽說。

通過30多年不懈努力，中江沙溪廟組氣藏透明程度逐漸提高，進入大規模滾動開發階段，砂體鉆遇率達100%，優質儲層鉆遇率達95%以上，流體預測精度達90%?！霸谕粭l河道上，川泉181井產量不足1萬立方米，現在打的井產量都是幾十萬立方米。” 趙爽說，今年一季度，中江氣田累計生產天然氣5.11億立方米，同比增長7.5%。

將復雜疊置氣層三維可視化展現

□付豫蓉 馬獻珍 賈春曉

“2018年以來，我們致力于探索如何將精細的單砂體二維圖轉化為三維立體模型，將復雜疊置的氣層三維可視化展現，讓地下儲層展布透明化、復雜剩余氣分布可視化、調整方案效益最大化，指導氣田開發部署。”華北油氣勘探開發研究院煤層氣研究所所長李曉慧介紹。

大牛地氣田歷經20余年勘探開發，長期穩產上產面臨嚴峻挑戰，精細開發成為必經之路。

科研人員對全氣田2000余口氣井重新摸排，將分散的“點、線、面”連起來，構建全氣田三維地質模型體，清晰展示剩余氣分布，使氣田新井部署有的放矢，有力支撐大牛地氣田連續11年硬穩產30億立方米。

“我們施工的這個叢式井組，井眼軌跡像大樹樹根一樣，分別鉆至不同的氣藏，把天然氣采出來。”正在大牛地施工DK13-P6叢式井組的華北石油工程公司五普50845鉆井隊隊長蘇慶華介紹。

叢式井組具有擴大井控儲量、節省征地、降低氣田綜合成本等優勢。利用氣田三維地質模型，科研人員可以精確描述氣層。有些氣層與井口在水平方向和垂直方向都有一定距離，需要用三維水平井溝通氣層，其井眼軌跡就像高架橋的匝道，通過繞彎向外擴展。

目前，叢式井組在大牛地氣田、東勝氣田應用230多口井，環保降本、增儲上產效果顯著。其中，大牛地氣田DK13-FP22六井組，控制儲量達到7.12億立方米，有助于氣田硬穩產。

隨著氣田年齡增加，出現了部分低產低效井。對這些低效井的治理也離不開三維地質模型。

大牛地氣田縱向有多套氣層，開發初期選擇較好的氣層優先開采?！皻馓镌缙谕懂a(chǎn)的老井，至今已經生產將近20年，部分井套管腐蝕嚴重造成漏失，無法生產而關停?！比A北油氣采氣一廠生產技術室副主任王排營說，“針對這類型的老井，我們采取重新懸掛4寸套管措施，再次建立井筒產氣通道?！?/p>

有了三維地質模型的指引，可根據儲層內部構型、氣層“甜點”位置等，有針對性地優化壓裂段間距、壓裂規模等參數。早期設計水平井水平段的段間距是100米左右，后來發現氣層內部有隔夾層，造成壓裂改造效果差，就按照砂體構型解剖的單期增生體規模將段間距優化為50~70米。

當遇到縱向上兩期砂體疊合發育時，就適當增加壓裂縫高，盡可能溝通更多氣層；當氣層橫向延伸較長，就運用能夠造長縫的壓裂工藝；當遇到顯示效果差的氣層，就縮小壓裂規模甚至放棄壓裂。

壓裂選段時結合三維地質模型優選地質工程“雙甜點”，收效明顯。2022年部署的D12-P72井，基于鄰井井距、氣層展布與隔夾層分布預測，將1000米長水平段分成了13段，采取差異化壓裂方法，在與鄰井較近的位置，為防止壓竄鄰井，縮小規模；在水平段上部有優質氣層的位置，擴大壓裂規模，最大限度提升了儲量動用程度。

新聞會客廳：打造“透明油氣藏”助力高質量勘探開發

西南油氣勘探開發研究院院長 趙 爽

勝利油田勘探開發研究院首席專家 羅紅梅

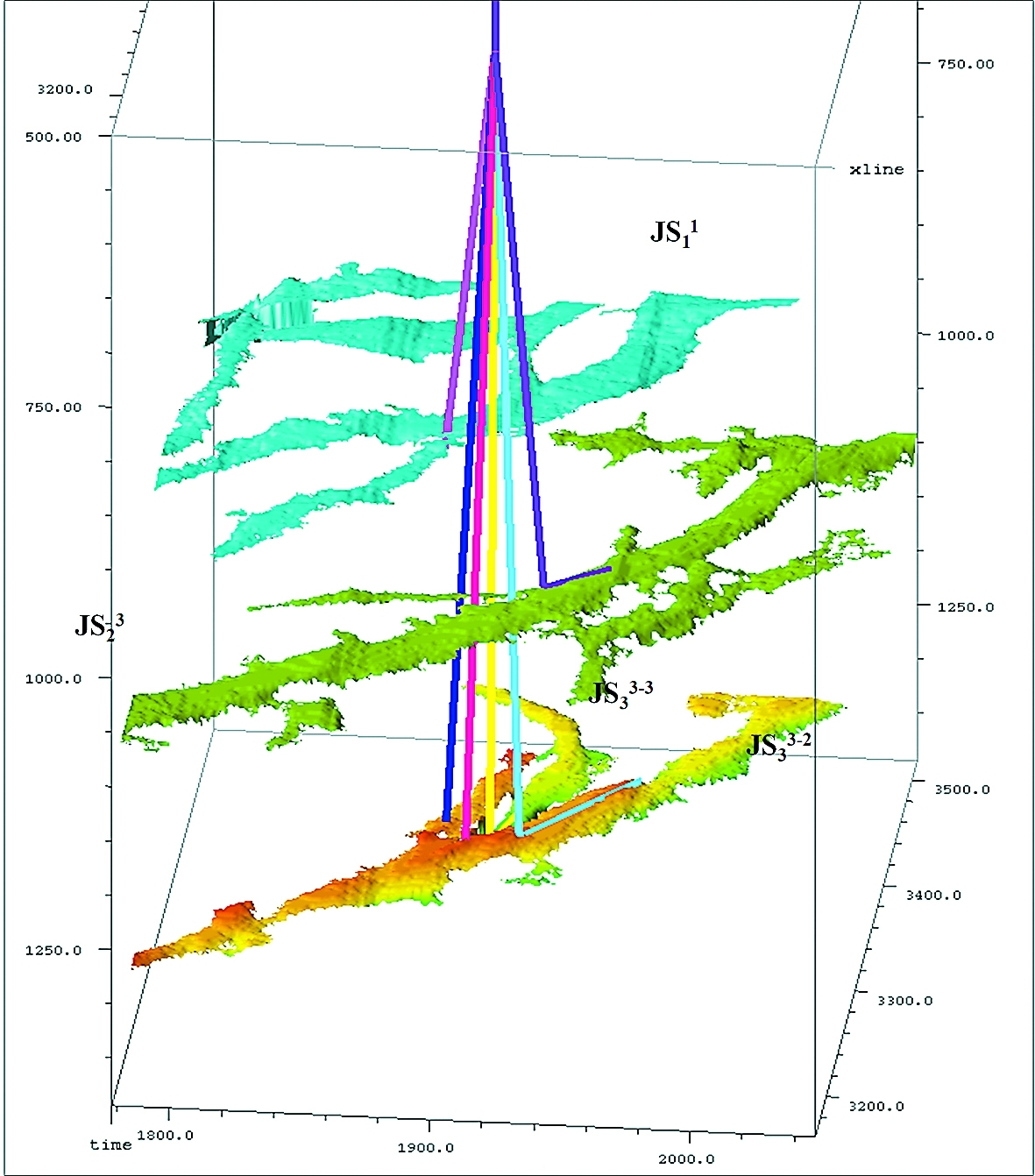

中江氣田沙溪廟組窄河道井組可視化部署圖。 畢有益 提供

問：油氣藏實現“透明”的基礎是什么？

趙 爽：在信息時代，數據資料仍然是“透明氣藏”的基礎。它是一項基礎性的地質信息系統工程，可以看作是儲存在計算機網絡上的三維可視化虛擬氣藏，支撐油氣勘探開發分析決策更精準，從而增強能源資源保障能力。因此，三維地震、鉆井、測井資料及生產動態數據是氣藏“透明化”的核心。

羅紅梅：地質模型是油氣勘探開發生產和研究工作的基礎，它將油氣藏的各種地質特征在三維空間分布及變化定量表述出來，是對油氣藏的類型、幾何形態、規模、內部結構、儲層物性參數和流體等地質特征的高度概括。對科研人員而言，可以實現多專業成果信息的綜合，可以檢驗斷層組合、構造解釋、地質分層、砂體發育、儲層屬性等多方面的地質認識；對決策者而言，能夠打破勘探、開發、工程之間的信息壁壘，快速發現并確定有利目標，開展地質工程一體化鉆井設計和可視化優化調整，并迅速作出決策部署。

問：油氣藏“透明化”未來工作的重點是什么？

趙 爽：隨著信息技術飛速發展，大數據、人工智能、云端等新技術應用有望帶來氣藏“透明化”的巨大變革，為我們?nèi)嬲莆蘸土私獾厍蜻\(yùn)動規律提供解決方案。一是在數據獲取和保存方面，引入高清光纖、井下機器人等新設備，更直觀、全面、精準地獲取地質信息，并儲存在更高效、更寬廣、更安全的數據庫中，建立“數字礦山”。二是在數據挖掘和分析方面，運用人工智能等新技術，全面準確分析處理數據，建立承載豐富信息的三維氣藏模型，將資料“吃干榨盡”。

西南油氣目前的礦權區塊中，7000米以深的儲量基本還未動用。未來，我們會持續加強基礎研究，攻關高密度高精度三維地震技術，優化鉆完井配套工藝，確保取全取準地質資料，做好生產井動態跟蹤，深化地質認識，強化建設建模數模工程，使各區域氣藏“透明”程度逐漸加強。

羅紅梅：當前，勘探大模型還存在不少難點。一是地質知識的量化表達問題，包括地質專家經驗認識如何數字化表征。二是在勘探工作稀疏井網條件下，無法直接用井資料對地質體的發育規模、展布方向和結構特征準確定量描述及構建地質模型，大尺度空間中復雜沉積體系無法用簡單的數學函數表征。三是傳統的地質統計學方法在勘探大模型構建中遇到很大挑戰，如何實現地震、測井、地質、油藏等多維度數據的融合是一大難題。

未來，地學大數據和人工智能技術的引入可以使勘探大模型具有更精準的預測性，展示了廣闊的應用前景。未來該技術在地質過程模擬等已知知識的獲取、基于生成式算法地質知識智能融合方法和基于油氣運聚模擬的模型不確定性分析及評估優選等方面需要進一步深入研究，拓展其在油氣藏、儲氣儲能庫、煤田及其他礦產資源勘探領域的應用。
