芳烴，化學工業的重要根基，廣泛用于三大合成材料及醫藥、農藥、建材等領域。前不久順利“出龍”的中國石化九江石化第三代高效環保芳烴成套技術開發與工業應用項目，包含90萬噸/年芳烴抽提、572萬噸/年二甲苯分餾、131萬噸/年歧化及烷基化轉移、511萬噸/年吸附分離、409萬噸/年異構化等5套主體裝置，能夠生產優等品級對二甲苯產品，并在投資及運行成本上具備明顯優勢。本版推出專題，帶您了解達到國際領先水平的中國石化芳烴成套技術。

本版文圖由 楊彥強 鄭 晨 鄭京禾 邵 璐 李經球 賀來賓 鄧 穎 張俊逸 李 想 陳子佩 王輝國 柏詩哲 胡學武 馮海寧 杜詩畫 黃繼鋒 胡 軍 提供

技術圖標

什么是芳烴？

芳香烴簡稱“芳烴”，通常指分子中含有苯環結構的碳氫化合物，如苯、甲苯、二甲苯、萘、蒽等。芳烴是一種重要的基礎化工原料，廣泛用于三大合成材料及醫藥、農藥、建材等領域。

芳烴對我們有多重要？

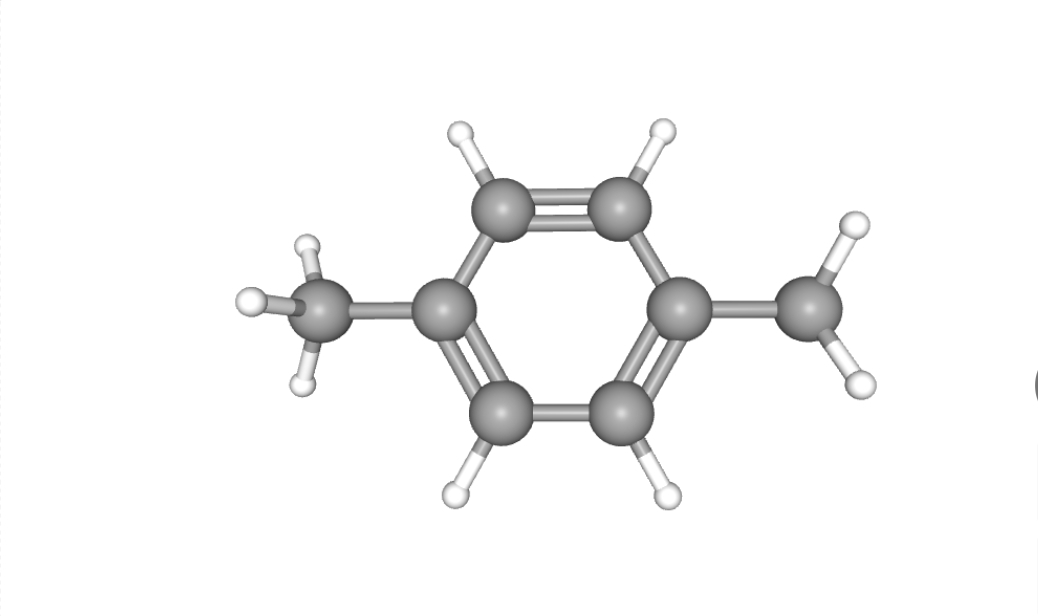

對二甲苯（PX）是用量最大的芳烴品種之一，國內超過98%的PX經氧化為對苯二甲酸（PTA）后，用于生產聚對苯二甲酸乙二醇酯（PET）。超過60%的紡織原料、約80%的飲料包裝瓶都源自PX生產的聚酯。上世紀70年代，以PX為原料生產的“的確良”和“滌卡”給人們的生活帶來了光鮮和靚麗，有效滿足了人民“穿好衣”的需求。PX還用于生產工程材料、包裝材料、國防航天高性能材料，以及醫藥、農藥等。由PX生產的PTA，是醫藥、農藥、感光材料及燃料的重要中間體，其衍生產品廣泛用于汽車、手機、電視等領域。

與第一代和第二代技術相比，第三代芳烴成套技術在哪些方面有了提升？

第三代芳烴成套技術在工藝技術、裝備制造、工廠智能化、安全環保等方面均取得創新突破。

●開發了單塔吸附分離技術，采用單塔16床層代替雙塔24床層工藝，降低了吸附劑裝填量，降低了裝置投資；大幅簡化了工藝流程，裝置運行更加平穩。

●開發了單塔吸附分離控制系統，實現靈活床層分區及異步切換，大幅提升了復雜過程控制水平。

●創新專用分子篩合成方法，開發了分離性能更優的新一代吸附劑RAX-4500。

●開發了活性高、反應損失低的RIC-300型二甲苯異構化催化劑。

●開發了大型多降液管塔盤、現場總線技術控制系統、大型蒸汽升壓機組。

●開發了數字化交付及集成應用平臺，為智能工廠運維奠定基礎。

●開發了大型塔系錯峰延時排放技術、火炬系統動態模擬技術，最大排放量降低一半以上。

攻關歷程

九江石化芳烴聯合裝置。

中國石化2013年成功開發具有完整自主知識產權的第一代高效環保芳烴成套技術，在海南煉化成功開車投產，整體達到國際領先水平；2019年，第二代芳烴成套技術在海南煉化年產100萬噸對二甲苯裝置上應用，綜合技術指標領先世界同類裝置。中國石化芳烴技術研發團隊步履不停，在短短兩年時間內形成具有國際領先水平的第三代芳烴成套技術。

●2019年12月 中國石化科技部組織立項，九江石化牽頭，工程建設公司（SEI）、石油化工科學研究院、上海石油化工研究院、催化劑公司共同承擔第三代芳烴成套技術開發任務。

●2020年1月 第三代芳烴成套技術工藝包通過審查。

●2020年4月 89萬噸/年芳烴裝置開工建設。

●2021年12月 完成具有自主知識產權的專有控制系統的開發、軟硬件選型、組態及軟硬件集成。

●2022年1月 歷時35天完成吸附塔格柵安裝和新一代對二甲苯吸附劑RAX-4500的裝填。

●2022年5月 完成新一代異構化催化劑RIC-300、新一代歧化催化劑HAT-300P的裝填。

●2022年6月 九江石化芳烴聯合裝置實現安全綠色一次開車成功。

●2023年1月 芳烴數字化交付集成平臺上線運行。

●2023年6月 九江石化芳烴聯合裝置完成滿負荷標定。裝置綜合能耗215.8千克標準油/噸PX，達到國際領先水平。

●2023年11月 中國石化科技部組織召開項目驗收會，項目通過驗收。

●2023年12月 中國石化科技部組織“十條龍”年度工作會議，項目順利“出龍”。

企業實踐

截至目前，九江石化第三代芳烴裝置已生產110萬噸PX，以其為原料生產的化學纖維相當于1760萬畝耕地一年產出的棉花，相比第二代能耗降低了561萬噸標準油，相當于減排16余萬噸二氧化碳。（注：按照100萬噸對應一年1600萬畝耕地折算，一畝耕地產棉花按照400千克計算。）

九江石化：產學研用結合開展生產攻關

九江石化牽頭組織第三代高效環保芳烴成套技術攻關，通過協同創新機制，強化產學研用結合，確保89萬噸/年芳烴聯合裝置在疫情期間保質保量完成建設，提前22天開車，并一次開車成功，產出PX優等品。

該公司積極開展生產優化攻關，系統開展優化摸索操作，確定吸附塔最佳收率工況，創新解決了不同加工量下裝置物料、熱源聯動優化難題，靈活調變裝置負荷使得裝置操作彈性進一步提升。

石科院：加強攻關掌握芳烴核心技術

石科院與SEI、揚子石化、海南煉化等單位密切配合研發出第一代、第二代芳烴成套技術。此后，石科院又接連開發出單塔芳烴吸附分離工藝、RAX-4500型吸附劑等系列新技術，形成具有國際領先水平的第三代芳烴成套技術。

2022年6月，采用第三代技術的九江石化芳烴項目建成投產，技術指標比前兩代技術再次實現飛躍，裝置設計能耗比前兩代技術分別降低62%和32%，能耗指標保持國際領先水平，碳排放及裝置投資大幅降低。

上海院：技術綜合性能達國際領先水平

上海院成功實現HAT-300P新型催化劑的研發與工業應用，催化劑活性和穩定性大幅提升，首次突破了同類催化劑對劣質原料的限制要求。

基于高性能催化劑開展反應工藝的創新，率先實現了60%的二甲苯塔釜料的直接利用，重芳烴塔負荷顯著下降，重沸爐燃料氣耗量降低約30%，重芳烴利用率提高約15個百分點，技術綜合性能達到國際領先水平。

SEI：實現關鍵核心裝備中國“智”造

SEI團隊成功開發首個采用國產技術、直徑達9米的大型吸附塔專有格柵并實現工業化應用。此外，采取異步切換功能，開發出適用于單塔吸附分離的控制系統，使非整數床層分區和在線調整床層分區成為可能。基于新一代熱能整體集成綜合利用技術手段，SEI團隊使裝置設計能耗比第二代技術降低32%，能耗指標保持國際領先水平，有效降低了碳排放。

第三代芳烴技術實現了關鍵核心裝備的中國“智”造。SEI創新設計方法和制造工藝，大型螺桿蒸汽壓縮機組、適合二甲苯塔高液氣比的大型懸掛降液管塔盤、現場總線技術控制系統（FCS）等核心裝備和控制系統實現國產化。

催化劑公司：確保綜合能耗指標國際先進

催化劑公司致力于攻克第三代高效環保芳烴成套技術中所用的新一代高性能吸附劑和催化劑工業制備關鍵技術，并在新建89萬噸/年P(guān)X芳烴聯合裝置成功應用。

該公司解決了吸附劑及催化劑制備過程中放大效應、關鍵設備選型及結構不匹配等多項工程技術難題，開發了新一代高性能芳烴分離吸附劑RAX-4500生產成套技術，以及新一代高性能歧化與烷基轉移催化劑HAT-300P生產成套技術。

新聞會客廳

問：第三代高效環保芳烴成套技術對提升我國芳烴生產技術水平、增強國際競爭力有何意義？

發展芳烴項目事關國計民生。開發具有完整自主知識產權的高效環保芳烴成套技術，實現從“一滴油”到“一匹布”的轉變，徹底結束我國芳烴核心技術必須依賴國外引進的歷史，是實現高水平科技自立自強的必由之路，更是保障我國紡織原料供應、產業鏈完整及經濟結構安全的需要。

中國石化在實現零的突破的一代芳烴技術、更加高效環保的二代芳烴技術的基礎上，潛心耕耘砥礪前行，持續創新，開發出單塔芳烴吸附分離工藝、RAX-4500型吸附劑、RIC-300型異構化催化劑、HAT-300P型歧化與烷基催化劑及芳烴裝置數字化控制等系列新技術，形成綠色低碳、數智引領的第三代芳烴成套技術，在九江石化89萬噸/年芳烴聯合裝置一次開車成功并產出合格產品。這標志著我國芳烴成套技術達到國際領先水平，顯著提升了我國芳烴生產技術水平和國際競爭力，將為地方打造超千億元產業集群打下基礎。

此外，第三代芳烴技術的成功開發，帶動了相關化工與流程制造業的發展。九江石化芳烴項目97.62%的設備自主設計與制造，帶動了吸附劑、催化劑、化工裝備等的發展，踐行了中國創造與中國制造?；陧椖拷⒌膹?fù)雜控制系統實驗室，為推動自主知識產權的國產化復雜化工過程控制系統的開發提供了平臺。

從長遠看，與民生息息相關的“PX-PTA-PET”產業鏈對PX原料的需求隨著經濟發展不斷增長，以2.5%~5%的增速計，每年需要新建1~2套百萬噸級大型芳烴裝置。隨著煉化技術的升級，按照20~30年的周期進行置換，未來每年會有新建1~2套百萬噸級大型芳烴裝置的需求。

第三代高效環保芳烴技術具有分離效率高、芳烴利用率高、裝置建設投資低、能耗低、環保指標先進，以及運行平穩等技術優勢，因而具有較強的技術競爭力，在未來新芳烴裝置建設或在役裝置升級改造中具有良好的推廣應用前景。

中國石化芳烴技術團隊立足自主創新，注重應用基礎研究和工程化開發，經過多年不懈攻關，取得了一系列具有國際領先水平的重大創新性成果和關鍵性技術突破，成功開發出高效環保芳烴成套技術，并實現百萬噸級規模的工業化應用，對我國石油化工技術發展具有里程碑意義。

2023年10月10日，習近平總書記在視察九江石化時在89萬噸/年芳烴聯合裝置照片前駐足，照片中的裝置應用的正是中國石化第三代高效環保芳烴成套技術。習近平總書記現場詢問當前煉油技術水平，對第三代芳烴成套技術給予高度評價。除了九江石化，第三代芳烴成套技術的系列吸附劑及相關工藝技術還在上海石化、揚子石化、金陵石化等企業成功應用，不僅為企業帶來了顯著經濟效益，而且為石化行業“油轉化”“油轉特”提供了強大的技術支撐。

問：下一步，中國石化芳烴技術的發力方向是什么？

SEI將持續升級芳烴工藝、工程技術，保持工藝性能的領先水平；以節能低碳為導向，在熱集成與能量梯級利用技術的應用中，結合粗甲苯進料、重芳烴直接進料等歧化新技術和分壁塔技術，開發低能耗新工藝。這種新工藝通過優化原料的進料方式和分離技術，降低了生產過程中的能耗，提高了能源利用效率，還可以減少廢氣、廢水和固廢的產生。此外，開發升級適用性更廣、經濟性更優的低溫熱回收技術也是重要發展方向。

精餾塔操作壓力與溫位匹配性研究是熱集成與能量梯級利用技術的另一個重要研究方向。通過全流程模擬技術，可以對整個生產流程進行仿真模擬，精確預測和控制各環節的溫度、壓力、流量等參數，實現能量的高效利用。同時，通過對精餾塔操作壓力與溫位的匹配性研究，可以進一步優化精餾過程，提高產品的分離效率和收率。

對技術中應用的核心設備進行大型化國產攻關也是當前的重要任務之一。SEI將積極與兄弟企業、科研機構合作，持續提高設備質量、技術水平和可靠性，堅持集科研、設計、制造和服務于一體的開發路線, 實現核心技術和系統集成技術的突破，做好大型石化裝備國產化工作。
