□戴 瑩 王 彥

日前，江漢油田涪陵頁巖氣田焦頁60-6HF井因井底積液不產氣。針對井下復雜情況，技術人員進行聯合“會診”，最終采取“增壓+泡排”組合式復產技術措施，使氣井恢復連續生產，目前日產量達4萬立方米。

涪陵頁巖氣田已開發11年，不少氣井“年老體衰”，攜液采氣能力弱，影響了氣田的高效開發。涪陵頁巖氣公司針對老氣井各類復雜情況，利用智能氣田平臺“坐診”、使用車載式增壓機組開展“巡診”、積極開展技術專家“會診”，使一大批老氣井重新煥發生機。2023年，該公司實施老井綜合治理措施689井次，增氣4.11億立方米，超計劃1.61億立方米，2024年1月，實施老井綜合治理措施36井次，增氣5000萬立方米。

坐 診

智能平臺快速識別處理異常

2024年1月28日，涪陵頁巖氣公司技術中心工藝所工程師陳筱琳登錄智能氣田平臺，點擊頁巖氣井生產預警與預測界面，發現焦頁9-1HF井產量降為零，電腦提示為“積液”和“出砂”。她趕緊核實數據、制定技術措施，對這口氣井進行遠程“治療”。

涪陵頁巖氣田有800多口投產井，星羅棋布地分布在重慶涪陵大山深處，管理區域廣。

“山高路險，還有眾多溪流溝壑，假如沒有智能氣田平臺，技術人員需要跋山涉水‘地毯式’排查異常井，人力、物力消耗巨大?，F(xiàn)在，大數據成為生產‘指揮棒’，讓我們可以在辦公室‘坐診’，工作效率大幅提高?！备⒘觏搸r氣公司技術中心工程師李牧介紹。

2021年3月，涪陵頁巖氣公司借助云計算、大數據等技術手段，建設智能氣田平臺，設置計算引擎，創建了一套氣井智能預警系統，形成了“挖潛-選型-實施-評價”的氣井一體化治理體系，可及時預測與核實氣井水平段積液、油管穿孔、管線滯液等異常情況。

利用互聯網、大數據技術，“生病”的氣井可自動發出“求救”信號，技術人員根據智能氣田平臺推薦的排查方法與措施建議，對所有異常井及數據進行診斷和分析，在線上完成氣井異?！霸\斷”，實現工藝自動選型、方案自動編制，以及對生產異常問題精準識別、精準施策。

智能采氣平臺的建立改變了傳統的單鏈條、單方向串聯模式，實現多個部門及地質、工藝等多個專業實時在線大規模協同研究，優化了生產組織和工藝研究模式，實現采氣管理數字化、排水采氣措施決策智能化。

巡 診

移動“醫療站”提高復產速度

焦頁181-3HF井是一口間開井，通過車載式增壓機組實施氣舉作業實現了連續生產，目前日產氣4萬立方米。這一過程從準備到完成僅用了12小時。

車載式增壓機組就像氣井的隨身“醫療站”，復產效率高，還能節省大量人力和物力。

最初，氣田進行氣舉作業采取橇裝式增壓機組，每次作業都需要?jiǎng)佑玫踯嚭拖嚓P(guān)人員參與搬遷、安裝等工作，各項工作煩瑣，作業周期至少3天。

為了提高氣井復產速度，氣田引進了4臺車載式增壓機組。它們可以根據各區塊老井復產需要，隨時調配、隨時出發，在井場間穿梭，將壓縮后的高壓天然氣注入要?dú)馀e的氣井，提高井筒內氣體流量和流速，有效增大生產流動壓差，可把井筒積液攜帶出來，釋放氣井產能。

相比橇裝式增壓機組，車載式增壓機組移動便捷，作業效率更高，還能就地取材，以氣井井口氣源為燃料，經濟環保、適用性強。此外，車載增壓機組的排量更大，注入的氣體壓力更高，能夠滿足超深井和超長水平段氣井氣舉作業工況，大幅提升了工作能力。

技術人員不斷優化工藝，對增壓機組放空管線、排污管線和安全閥放空管線進行改造，簡化了3種管線連接方式，縮短了現場施工時的管線連接時間，降低了施工作業難度，避免了氣舉放噴作業時井筒液體返排至機組內，提高了機組安全作業系數；加裝遠程操作控制柜，在氣舉作業過程中，能遠程進行數據觀察和啟停機操作，使氣舉作業更加精準、智能；針對部分氣源井井筒出砂和液量大的情況，在機組前端加裝緩沖罐或過濾器，對氣源進行前期過濾，讓氣源更好地滿足增壓機組運行需要，確保機組安全高效運行。技術人員還根據同一采氣平臺高產高壓氣源井少的現狀，創新思維，利用管網氣作為氣舉氣源，將管網氣進行壓縮增壓后，注入要?dú)馀e的氣井，幫助氣井排積液，快速恢復“體能”。

會 診

集思廣益及時解決“疑難雜癥”

焦頁26-2HF井受鄰井壓裂影響出砂，堵住了氣路，產量下降，為減少氣井出砂量，技術人員對該井實施控產，但出砂依然嚴重，產量降為零，多次采取放噴排液措施沒有效果。對此，涪陵頁巖氣公司技術中心與江漢油田工程院及現場技術人員對其進行聯合“會診”，先泵注50公斤起泡劑，再實施氣舉措施，成功救治該井，日產氣達2.3萬立方米。

“影響氣井生產的因素眾多，出現的問題千奇百怪，遇到復雜情況，我們成立技術專家組，開展聯合‘會診’，解決氣井各類疑難雜癥?！崩钅琳f。

焦頁60-8HF井因周邊環境問題，實施氣舉措施時不能放噴，無法增大壓差進行排液。技術人員到現場開展聯合調研，不斷優化氣舉流程，在站內新建一個氣舉作業流程，向井下泵注起泡劑燜井，降低井底積液密度后，再利用氣舉技術措施將這口氣井“救活”，日產氣達4.5萬立方米。

部分高產水井關停時間長、治理難度很大，技術人員集思廣益，通過查閱各種文獻，反復研究論證，創新思維，決定開展抽油機排水采氣先導試驗，就是將有桿深井泵裝置用于地下井筒內，像抽油那樣，把井筒積液從井筒里抽出，讓氣井保持在平穩的壓差范圍內實現連續采氣。

為增強抽油機排水采氣技術適用性，技術人員群策群力，針對難題集中“會診”，不斷優化井下工具組合，調節沖程、沖次等工藝參數，提高了抽油機的抽汲能力，采用雙閘板防噴盒密封，解決了抽油機排水采氣時井口高壓密封不嚴的難題。

技術人員還不滿足，把游梁式抽油機改進為皮帶式抽油機。涪陵頁巖氣公司采氣一區副經理?xiàng)钭诠鸾榻B：“相比游梁式抽油機，皮帶式抽油機穩定性強、安全系數高、智能化程度高，具有自動調節沖程、沖次等優點，能夠有效節約生產成本。”

2023年，涪陵頁巖氣田新增17臺抽油機，多口高產水、長期關停井變成增產主力井。

提升氣井“三率” 推動天然氣“顆粒歸倉”

□柯文奇

近年來，氣井低產低效態勢嚴峻。中國石化低壓低產氣井占比近35%，效益生產面臨巨大挑戰。讓更多低壓氣井復產，提升氣井生產時率、措施有效率、采收率，成為氣田穩產的必由之路。

受地質、工程差異化因素影響，氣田生產面臨以下問題：開發氣田種類多，流體性質差異大，常規低壓氣井、含硫低壓氣井、含凝析油氣井對排采和積液復產工藝帶來了挑戰；隨著多分段壓裂水平井應用，越來越多的深層氣投入開發，深度越來越深、井型越發復雜，工藝適應性受到挑戰；油氣田用工逐年減少，氣井逐年增多，靠人工難以實現高效生產。

針對上述問題，石油勘探開發研究院采油工程研究所成立項目團隊，對低壓低產氣井“問診把脈”。面對低壓低產氣井量大面廣、日趨復雜等問題，形成了儲層-井筒流動模擬分析、氣井工況診斷等分析方法，產品研發與數智化轉型相結合，探索出包含低壓氣井生產智能化分析、生產參數智能化優化、工況調整智能化控制在內的排采與復產方案。

氣井自投產起，如同從嬰兒茁壯成長到壯年，再到年老體弱，需要采氣人員的精心呵護。

石勘院技術團隊多次深入大牛地、涪陵、永川、東北等氣田現場進行測試分析，為氣井建立生產檔案，逐井分析氣井壓力、產量、液氣比變化規律，為了使氣井穩產效果最大化，在統籌考慮地層供給和能量消耗的基礎上一井一策構建氣井健康圖，并搭建氣井健康管理平臺，實現氣井工況智能化分析、預警與管理。

復雜氣井積液和復產問題成為關注焦點，技術團隊以需求為導向，錨定技術目標，攻關有針對性的技術方案。針對東北、華北地區低壓含凝析油氣井積液問題，研發耐“四高（高溫、高礦化度、高含凝析油、高含二氧化硫）”泡排劑，累計應用200余井次，在高礦化度、高含硫化氫等低壓氣井中均收到較好效果，平均增氣26.8%。針對進入低壓階段的涪陵、永川頁巖氣井水平段和造斜段排液難的問題，創新研發溶芯式氣舉閥、自力開關式氣舉閥，解決了多級氣舉在帶壓作業井筒中下深不足的問題，實現水平段深度排液復產。針對柱塞氣舉長期運行過程中井下工況不斷變化，參數調整適應性變差導致工藝失效的問題，研發具有溫壓監測功能的柱塞，大幅提升柱塞工藝適應性。為了提高氣井排采工藝的適應性，開發智能柱塞、智能泡排及微型溫壓監測裝置，提升采氣數智化水平。

目前，深層超深層低壓氣井、高水氣比氣井的排液采氣仍存在諸多難題需要破解，需要持續推動氣井排液采氣向智能化、低碳綠色化方向發展，重點在以下幾方面進行攻關：

一是綠色、低碳、智能排采工藝。智能排采是促進氣井穩定生產的關鍵，充分利用“測-控-調”一體化技術手段，持續提升智能排采水平，減少積液放噴，助力低壓氣井綠色、低碳、智能復產。

二是全生命周期寬排量排采工藝。頁巖氣、致密氣、煤層氣等非常規資源的開發，受大規模壓裂影響大，需要開展氣井全生命周期排液采氣技術研發。

三是深層超深層排采工藝。深層頁巖氣、深層煤巖氣開發給排采帶來更多挑戰，4000米以深的排采工藝目前還存在諸多問題，亟待攻克。

（作者單位：石油勘探開發研究院）

中原油田高含硫氣井首用連續氣舉工藝

中原油田D4011-2井連續油管氣舉施工現場。    李順林 攝

近日，我國首口高含硫連續氣舉排水采氣試驗井——中原油田普光氣田大灣4011-2井，運用量身打造的“注氮保護+油管沖孔+連續氣舉”排水采氣工藝，先導試驗取得成功，標志著高含硫井連續氣舉排水采氣工藝取得重大突破，為普光氣田見水井、積液井維持高產穩產提供了解決方案，成功填補國內該領域技術空白。

隨著普光氣田持續開發，邊底水快速推進導致部分氣井大量產水，“良田被水淹”現象愈加嚴重，目前，9口氣井水淹停噴，10口氣井帶液生產，日產水量230立方米，日產能損失超200萬立方米，成為氣田高產穩產的一大難題。

“常規排液采氣工藝已不再適應生產需求，由于普光高含硫氣井采用永久式完井管柱，動管柱作業難度大、風險高。在不動管柱前提下，前期實施的堵水措施成功率低。”中原油田普光分公司開發管理部副經理陳建說。為此，油田成立專項團隊研究攻關，最終確定油管沖孔氣舉連續排液工藝方案。

該方案確定了連油輸送射孔、橇裝膜制氮?dú)馀e復產、變制度氣舉探索最優生產制度、氮?dú)鈮壕?緩蝕劑預膜防腐、跨隔式封隔器備用封堵孔眼恢復井筒完整等5項措施預案，對施工、生產、緊急等情況實現全覆蓋，從設計層面保證安全。

“以大灣4011-2井為例。該井是一口間歇生產井，每生產十幾小時就因井筒積液停產，只能關井恢復壓力，待井筒液面下降后再次開井，嚴重影響氣井生產時率。”陳建說。

通過大量調研、充分論證，工程與地質結合，攻關團隊最終優選大灣4011-2井作為首口連續排液采氣先導試驗井，第一個“吃螃蟹”。

中原油田與經緯公司中原測控公司聯合攻關，精選射孔儀器開展地面試驗，確保精確射穿油管的同時不損傷套管，實現了套管與油管的連通，建立了氣舉循環通道，解決了高含硫氣井永久封隔器管柱無法氣舉的難題。截至目前，該井已先后成功完成連續油管沖孔、液氮?dú)馀e施工，日產氣量10萬立方米左右，預計可延長大灣4011-2井生產期3~4年，煥發了積液井的“青春活力”。

該井的階段性成功，驗證了油管沖孔氣舉工藝的可行性，為普光高含硫氣井排水穩產探索出新路，為后續產水井的連續排液生產奠定了基礎，開國內類似工況下高含硫氣井連續氣舉工藝應用先河，填補了一項國內技術空白，為國內其他高含硫氣田排水提供了借鑒。

華北油氣針對性措施改造延長氣井壽命

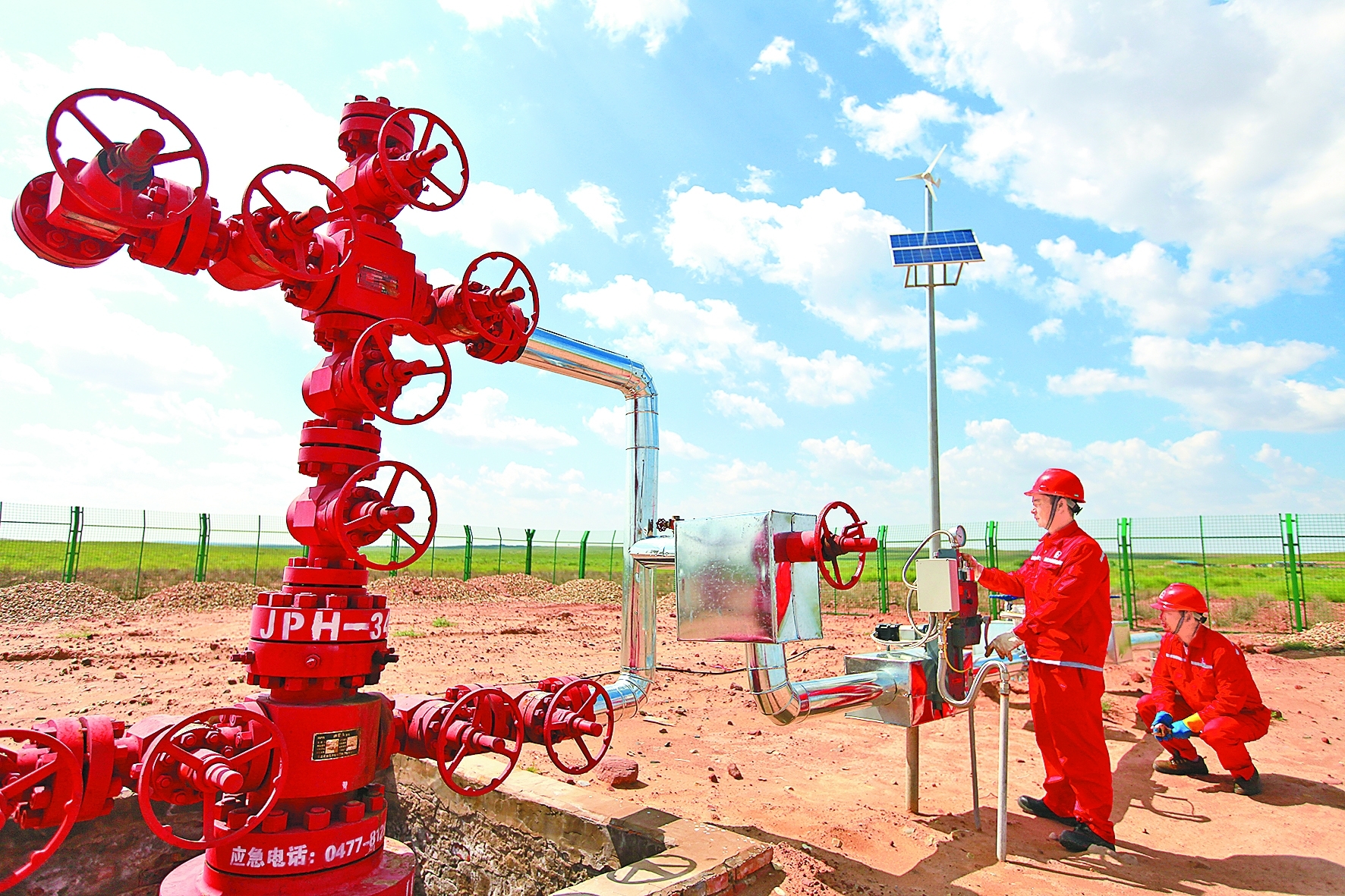

東勝氣田采氣員工正在對低產低效井實施維護作業。    馬獻珍 攝

□付豫蓉 馬獻珍 李文昕

“2023年我們對59口低效、無效氣井實施措施改造作業，日增氣26.4萬立方米，全年累計增氣4321萬立方米，超額完成產量任務?！比A北油氣采氣一廠生產技術室副主任王排營說。

大牛地氣田經歷20年勘探開發，已連續穩產30億立方米10年以上，生產氣井有2000余口，隨著生產年限增加，每年都會產生部分低效、無效氣井，采氣一廠對這部分氣井采取有針對性的措施改造，有效延長氣井壽命。

重構井身建立新通道

大牛地氣田縱向有7套氣層，開發初期選擇條件較好的氣層開采，隨著開發不斷深入，這些氣層的地層能量逐步衰竭。

“2005~2006年投產的老井部分井套管腐蝕嚴重造成漏失，因無法生產而關停?！蓖跖艩I說，“我們重新懸掛4寸套管，再次建立井筒產氣通道?！?/p>

D1-1-144井于2006年投產，原來的生產層位是盒3段、太2段，因套管漏失而無法生產，技術人員開展?jié)摿Ψ治觯J(rèn)為這兩套氣層的剩余氣不多，而其他未動用氣層具有較大的儲量潛力。采氣一廠決定重新懸掛4寸套管，對未動用的盒1段、盒2段、山1段這3套氣層進行壓裂改造，該井投產后，日增氣4800立方米。

疏通井筒救活異常井

在生產過程中，氣井會因多種復雜因素?zé)o法正常生產。DPT-116井是2016年投產的井，正常生產時日產氣3.1萬立方米，但后來附近氣井在壓裂施工時壓竄，造成該井中部套管變形而關井停產。

采氣一廠措施作業項目組認定該井仍具備一定的儲量潛力，修復套管后可以恢復產量。2023年7月，他們對該井套管變形部位實施修復作業，并采用連續油管鉆除水平段預置滑套、分段氣舉等舉措，將水平段目的層疏通干凈?！霸摼a(chǎn)量恢復到每日3.5萬立方米，比關井前還高一些?！辈蓺庖粡S生產技術室副主任師鄭鴻說。

補孔壓裂打開新氣層

“針對井筒條件完好、原先層位沒有產量的氣井，我們直接實施射孔、壓裂作業，打開其他有產能的層位?！编嶘櫧榻B。

DK13-FP8井是2020年部署在下古生界的一口定向井，因產氣量較低沒有投產。該廠通過封堵下古生界氣層，上返打開上古生界山1段、盒3段氣層，獲得日產氣2.3萬立方米，自去年4月投產以來，累計產氣490萬立方米?！?023年，我們用這項工藝施工了5口井，日增氣5.7萬立方米?！编嶘櫿f。
