12月8日，我國首座商業化分布式氨制氫加氫一體站——廣西石油南寧振興加能站建成并成功試投產。該站采用中國石化自主研發的分布式氨制氫成套技術，日產500公斤99.999%高純度氫氣，制氫規模為同類型最大，可滿足40多輛氫燃料車日用氫需求，標志著中國石化已掌握分布式電解水制氫、天然氣制氫、甲醇制氫和氨制氫全套站內制氫技術。當日，由中國石化牽頭的廣西氫能產業聯盟揭牌，將依托該站打造廣西氫能培訓示范基地，推動廣西氫能“建鏈、補鏈、強鏈、延鏈”。

本版文圖由本報記者 馬 玲 劉婂妍 毛玉萍 通訊員 陳家圣 韋芫臻 提供

12月8日，我國首座商業化分布式氨制氫加氫一體站——廣西石油南寧振興加能站建成并成功試投產。該站位于南寧市三石路和平云大道交界處，距離熱鬧的南寧火車東站4.8公里。

制氫裝置占地面積約80平方米，采用“制、儲、加、運”一體化全產業鏈模式。液態氨到站卸入儲氨罐，送至制氫橇后，通過自主研發的氨分解氫氣純化一體化工藝，分解出氫氣和氮?dú)猓俳?jīng)過壓縮和分離提純，氫氣從制氫橇產出，通過管束車運送到周邊場站或直接加入車內。

“產氫能力240標準立方米/小時，日產500公斤99.999%高純度氫氣，制氫規模為同類型最大，可滿足40多輛氫燃料車日用氫需求，相較過去，氫氣成本降幅達60%?！睆V西石油分公司代表、黨委書記李力波說。

廣西石油南寧振興加能站是中國石化站內制氫的又一次成功探索，意味著中國石化已涵蓋了分布式電解水制氫、天然氣制氫、甲醇制氫和氨制氫所有分布式制氫主流路線，其示范意義和推廣價值引發業內人士關注。

發展分布式氨制氫有良好基礎

氫能作為清潔、高效、可再生能源，是我國能源體系的重要組成部分，是用能終端實現綠色低碳轉型的重要載體，是戰略性新興產業和未來產業重點發展方向。預計到2060年，我國氫氣年需求量將達1.3億噸，在終端能源消費中占比20%。

氫能產業鏈的三大部分包括制氫、儲運和氫能利用。由于氫氣易燃、易爆且在常溫常壓條件下體積能量密度低，氫能產業鏈面臨儲運成本高、本質安全性低兩大痛點。

當前，我國加氫站用氫氣主要靠長管拖車運輸，整體運輸效率低、成本高。

氨是一種高效儲氫介質，具有儲運容易、成本低等優勢。氨分解制氫是制氫的一種技術路線，即通過催化劑將氨分解為氮?dú)夂蜌錃?，氫氣?jīng)提純后滿足相關用能需求。氨分解制氫過程不排放二氧化碳，更綠色環保。

作為全球第二大化學品，氨來源廣泛。我國是世界上最大的合成氨生產國和消費國，合成氨產業遍布全國，發展分布式氨制氫具有良好基礎。

在“雙碳”背景下，我國積極探討氨作為氫氣載體的可行性及產業前景。2022年3月，國家發展改革委和國家能源局發布《“十四五”新型儲能發展實施方案》，首次將氨作為重要儲氫載體列入重點攻關方向，明確提出開展“氨氫儲能”示范。同年，國家重點研發計劃“氫能專項”將“分布式高效低溫氨分解制氫技術開發與加氫灌裝母站集成示范”列入其中。

截至2022年底，中國石化已建成加氫站98座，成為全球擁有、運營加氫站數量最多的企業，規劃到2025年建成更大的加氫站網絡，分布式制氫技術將實現新發展。

一體化合作，補足分布式站內制氫技術拼圖

廣西石油南寧振興加能站是中國石化2023年氫能重點項目，也是中國石化在氫能領域首個集科技研發、工藝設計、裝備制造、生產運營于一體的合作項目。

廣西石油負責站點運營、建設及商業場景開發。

制氫部分，石科院以全流程系統集成為核心，自主開發低溫高效氨分解催化劑及氨分解—氨脫除—?dú)錃饧兓惑w化工藝，氫氣回收率在96%以上。

加氫部分，石化機械獨立生產核心加氫設備與系統，首次為制氫加氫站配備國產22兆帕液驅隔膜式壓縮機。制氫設備采用單元模塊化、橇裝化、靈活接口等設計，具有實時數據采集、遠程監控、應急狀態自動報警等功能，裝置能耗低、氨消耗少，具有對氫燃料車加氫、長管拖車充裝雙重功能，裝置自動化、智能化水平達到國內領先?，F(xiàn)場可實現快速安裝、投運，便于復制推廣。

三方聯手研究開發分布式站內制氫技術路線，成功解決了制氫橇、卸氨泵設備不適配現場等難題，補足了中國石化在分布式氨分解站內制氫領域核心技術和自有專利的短板，為中國石化氫能發展一體化和全產業鏈優勢合作作出了示范，推動了清潔化、低碳化、多元化低成本制氫體系構建。

氨分解制氫，大幅降低用氫成本

在廣西南寧打造全國首座商業化氨分解制氫加氫一體站，與廣西獨特的區位優勢有關。廣西是西部陸海新通道重要樞紐，擁有豐富的風、光、水等可再生能源。

廣西石油作為當?shù)刈畲蟮能囉脷淠芄?yīng)商，率先在南寧、柳州、梧州、北海等地建成加氫站6座，牽頭推動廣西多元化氫能商業場景打造。

南寧市是廣西氫能交通領域發展最早、運營車輛最多的主要城市，目前在營加氫站1座。然而，由于廣西高純氫氣生產企業少，加氫站氫氣均采購于外地，氫氣保供與價格問題愈加凸顯。

針對氨分解制氫在氫能領域的特殊應用場景，中國石化集成在催化劑研發和工藝工程方面的優勢，用具有完全自主知識產權的分布式氨分解制氫成套技術消除氫能儲運瓶頸。

廣西石油南寧振興加能站投用后可滿足40多輛氫燃料車日用氫需求。未來，隨著氨制氫產能提升，可有效覆蓋南寧、柳州、北海等地加氫站，滿足客戶需求。

“制氫裝置橇裝化、智能化，減少了制氫站土地使用面積、投資，縮短了建設周期，降低了氫源成本，具有較強市場競爭力和廣闊應用前景。”廣西石油副總經理莫淑新說。

以氨為儲氫媒介，開發綠色碳循環經濟路線

氨既是氫能載體又是零碳燃料。

氨分子自身的獨特性質使其成為分布式制氫技術的優選之一。以氨作為儲氫媒介更利于大規模、遠距離儲運，具有較強經濟性和技術可行性。

日本能源經濟研究所的調查結果表明，來自沙特、中國、美國的氨進口成本都能滿足氫燃料電池戰略目標經濟成本。

匯豐銀行預測，氨很可能成為未來氫氣大規模運輸?shù)闹匾d體。美國、日本、澳大利亞等國均已積極布局“氨經濟”，并將其納入政府能源戰略。從當前多國的布局來看，“氨—?dú)洹边\(yùn)輸在大型氫能項目領域具有絕對優勢。

發展氨為儲氫介質，貫通可再生能源、氫能和傳統產業，讓綠氫走出車用領域，走入傳統石化、電力、鋼鐵等行業，開發出一條符合我國能源結構特點的“清潔高效氨合成—安全低成本儲運氨—無碳高效氨氫利用”的全鏈條“氨—?dú)洹本G色碳循環經濟路線，對保障國家能源安全和社會經濟可持續發展具有重要意義。

近幾年，我國雖然對“氨—?dú)洹蹦Ｊ窖芯繜岫炔粶p，但“氨—?dú)洹甭肪€應用還相對較少，最終能否成為工業主流路線，仍需考慮資源稟賦，并經過實踐和市場檢驗。

石科院研究室副主任徐潤認為，開發“氨—?dú)洹本G色碳循環經濟路線，實現大規?！鞍薄?dú)洹鞭D(zhuǎn)換，關鍵在于開發低溫高效氨分解催化劑，降低氨分解制氫能耗并提高安全性。

分布式站內制氫的路徑

甲醇制氫

甲醇制氫是以甲醇和水為原料，在催化劑作用下生成氫氣和二氧化碳，再經過氫氣純化得到高純氫。分布式甲醇制氫反應條件溫和，能效優勢顯著。我國是全球最大的甲醇生產國，擁有全球甲醇產能的60%，甲醇來源豐富、成本低廉，且常溫常壓下是液體，便于儲存和運輸，可作為高效、穩定的綠色儲氫載體，用于可再生能源的穩定輸送。

天然氣制氫

天然氣制氫是以天然氣和水為原料，在催化劑作用下通過甲烷水蒸氣重整等反應生成氫氣和二氧化碳，再經過氫氣純化得到高純氫。通過廣布的管網供應天然氣，分布式天然氣制氫原料獲取便利，成本優勢顯著。

電解水制氫

電解水制氫是在直流電作用下，水在電解槽中被解離成氧氣和氫氣的過程。綠電供能的分布式電解水制氫，可提供清潔的可再生氫氣，電耗成本占電解水制氫成本的75％~85％。質子交換膜電解水制氫作為新型商業化制氫技術，與堿性電解水制氫相比，能耗更低、設備結構更緊湊、啟停靈活，但投資較高。

氨分解制氫

氨制氫是以液氨為原料，在催化劑作用下生成氫氣和氮?dú)?，再?jīng)過氫氣純化得到高純氫。分布式氨分解制氫具有用戶終端無碳排放的優勢?？稍偕鷼錃馀c氮?dú)獾慕Y(jié)合可使氨成為零碳排放的氫能載體，且制氫能耗僅為電解水制氫能耗的1/3，被視作解決氫能運輸存儲難題的新路徑。

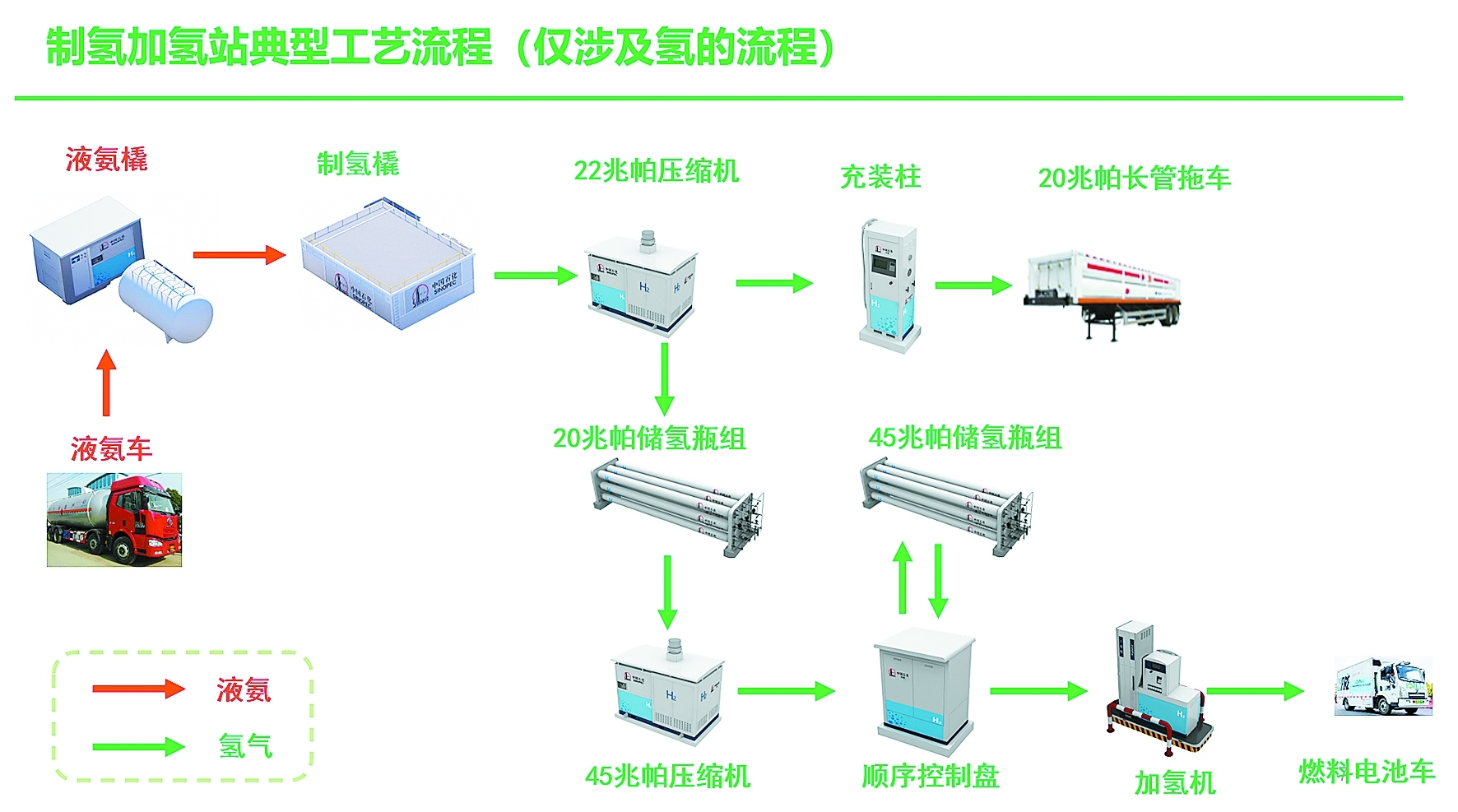

氨制氫加氫站典型工藝流程（僅涉及氫的流程）

三方聯動在氫能板塊首次實現內部一體化合作

廣西石油新能源    業務部經理     周 明

石化機械氫能裝備分公司總經理     潘靈永

石科院氨分解    制氫項目經理    孫尚聰

分布式氨制氫加氫一體站為廣西乃至全國探索了分布式站內制氫技術路線，為構建清潔化、低碳化、低成本的多元制氫體系蹚出了新路。在項目具體實施中有哪些困難，實施效果如何？

周 明：南寧市是廣西氫能交通領域發展最早、運營車輛最多的主要城市，目前在營加氫站僅有中國石化南寧新陽綜合加能站1座，面對技術無先例、施工無借鑒、平臺無支撐、場景難打造等難點，廣西石油通過多方協調、積極溝通，得到了政府大力支持。為確保項目施工按期推進，廣西石油成立項目專班，集中各方優勢資源，成功解決了制氫橇、卸氨泵設備不適配現場等難題。

孫尚聰：分布式氨分解制氫技術的核心在于低溫高效氨分解催化劑的開發與生產。石科院早在2016年就開始關注氨的分解與轉化過程。在研究催化裂化不完全再生過程中氮氧化合物減排問題時，石科院助劑研究團隊通過系統模擬再生器燒焦過程，構建氮元素演化模型，創造性地提出通過轉化前驅體氨氣控制煙氣氮氧化合物排放的技術思路，從而開發出了系列新催化助劑材料，并在多套裝置成功應用，擁有完全自主知識產權。正是基于豐富的實踐經驗，我們針對氨分解反應特性進行了系統調控及優化，最終成功開發了新型低溫高效氨分解催化劑。

潘靈永：分布式氨分解制氫加氫一體站可為燃料電池車等用氫提供服務，也可作為加氫母站輻射周邊加氫站。石化機械結合石科院液氨制氫核心技術，制定制加一體化裝備集成方案，多次組織討論，嚴格執行安全間距要求，優化一體站布局設計方案10余次，終于為成套裝備合理布局了相對位置，并分設卸氨、儲氨、制氫、充裝和加氫功能區，可模塊化復制推廣，為中國石化加氫站制加一體化改造提供了樣板參考。

面對氫氣運輸能力低、成本高等亟待解決的問題，廣西石油、石科院、石化機械三方聯動，創新探索出了“研發工藝技術——生產研制設備系統——站點建設運營”合作機制，這種機制的好處是什么？未來有什么打算？

周 明：該項目是集團公司2023年氫能重點項目，也是中國石化系統內氫能領域首個集科技研發、工藝設計、裝備制造、生產運營等多領域內部協同合作的創新項目，成功解決了制氫橇、卸氨泵設備不適配現場等難題；實現了三個首次，即首次在氫能板塊實現內部一體化多元合作、首次使用分布式氨分解制氫成套技術、首次采用22兆帕液驅隔膜式壓縮機，為探索分布式站內制氫技術路線積累了寶貴經驗。未來，廣西石油將攜手廣西氫能產業聯盟成員，加快完善氫能網絡布局、基礎設施建設，全力以赴助力廣西氫能產業高質量發展。

孫尚聰：三方聯合能充分發揮自身在市場、設備、技術等方面的優勢。未來隨著綠氫制備技術成熟及大規模推廣，我們將致力于綠氨合成技術研發與應用，推動“綠氫合成綠氨—綠氨儲運—站內制綠氫”這一全流程技術的推廣應用，發揮在催化劑與工藝工程方面的優勢，持續強化創新引領作用，補齊“氨—?dú)洹鞭D(zhuǎn)換核心技術和自有專利短板，以技術突破打通氫能產業鏈堵點。

潘靈永：三方精誠合作，形成集成解決方案，成績亮眼。石化機械自主研制的分布式氨分解制氫加氫一體站集成控制系統，具有實時信息采集、云端監控、自動報警等功能，集卸氨、儲氨、制氫、充裝、加氫及卸氫六大核心功能于一體。合作有助于制氫、加氫站控系統標準化建設，也為后期加氫站設備本質安全、遠程維護及裝置易損件的預測性維護提供了數據基礎和服務平臺。未來，我們將充分發揮作為中國石化氫能裝備制造基地的專業優勢，集中力量開展氫能裝備前沿核心技術攻關和關鍵裝備制造，為用戶提供高性價比的一體化解決方案。
