閱讀提示

鄂爾多斯盆地南部石油資源豐富，賦存于多套層系。華北油氣在盆地南部開發的紅河、涇河等油田，經歷了長達20多年的探索，單井產量低、效益開發門檻高一直制約著油田發展，隨著科研人員對油藏認識不斷深化，近年來形成了“斷縫體”理論，讓長期處于低產低效的油田找到了打開高產油流的“鑰匙”。

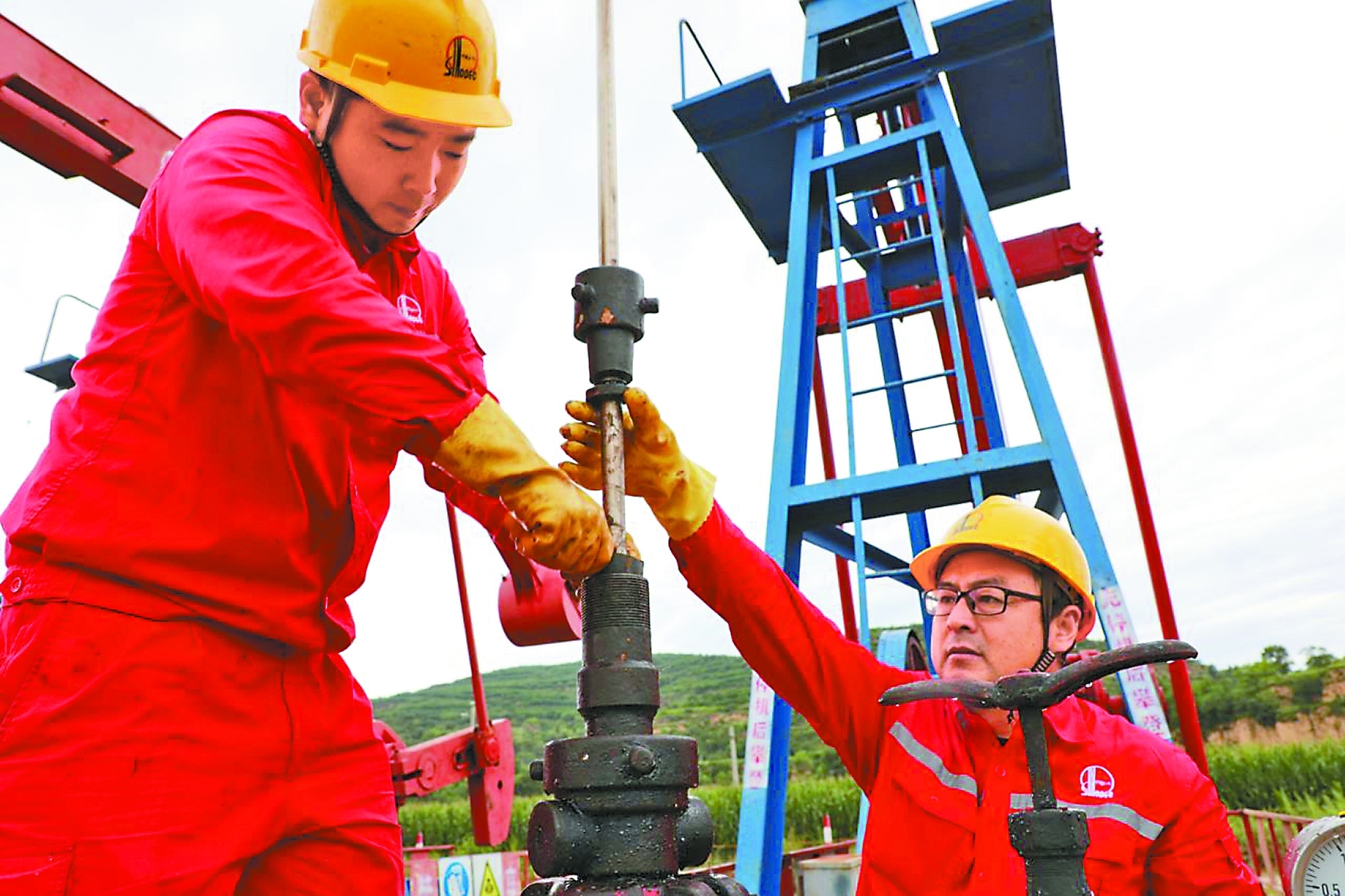

華北油氣采油一廠員工對油井進行日常巡護。付緒凱 攝

□付豫蓉 馬獻珍 靳衛廣 賈春曉 付緒凱

初冬時節，在溝壑縱橫、層巒疊嶂的隴東黃土塬上，抽油機正在熱火朝天地生產?！斑€是這片土地，還是這群找油人，但今年我們的生產形勢非常主動?！比A北油氣采油一廠副廠長李俊鹿介紹。

今年以來，華北油氣在紅河、涇河油田相繼完鉆9口探井和11口開發井，均鉆遇良好油氣顯示，新投產的11口油井均獲高產，累計產油超1萬噸，其中，涇河2301H井初期日產油24噸，目前穩產油超15噸/日，與多年前的老油井相比產油量提升了10倍。這些變化歸功于“斷縫體”理論的創新與突破。

在認知升級中尋找“希望之光”

華北油氣在鄂爾多斯盆地南部開發建設的紅河、涇河油田，在20年前的開發初期，受地質認識和石油工程工藝技術的限制，鉆成的油井“口口有油，口口不流”。

“2008年在紅河油田部署的紅河26井日產油26噸，按照當時的認識，這里主要發育大面積的巖性油藏，在這口井周邊肯定還能打出高產井，但部署了六七口井均沒見到預期效果。”華北油氣勘探開發研究院南部所黨支部書記王少朋說。

2014年之后，紅河、涇河油田的大部分油井被迫關停，但科研工作沒有停滯。科研人員深化油藏基礎研究，提出“勘探上要開展零基研究，開發上要竭盡辦法盤活存量，工程上要著力研究針對性集成技術”，結合三維地震材料，對油藏重新認識、重新評價。

華北油氣成立鄂南致密油大幅提高產能項目組，推進具體工作。

經過幾年反復對老井高產因素進行分析，2017年，“斷縫體”的概念逐步在科研人員腦海呈現。斷縫體是由斷裂、伴生脆性破碎帶及被其改造過的致密低滲砂巖共同構成的儲集體，具備儲藏原油的空間與條件，其上部及側面均有非滲透泥質巖、致密層等封擋。斷縫體大小不一，儲油量也不一樣。紅河26井正好打在了儲油量較多的斷縫體內，獲得了高產。

2017~2018年，他們重新排查和分析上千口油井，查閱鉆井日志、測錄井信息等歷史數據資料，結合優化后的物探地震斷裂解釋信息分析，有了新的發現。有的油井位于斷裂發育區，在鉆井過程中伴有大量油流溢出，但在投產后產量很低，很可能是在鉆井時穿過了地層中的斷縫體，造成溢流。

為驗證這一判斷，他們對斷裂發育區顯示好、產量低的井實施井筒改造，針對斷縫發育段重新射孔或小規模酸化壓裂，溝通斷縫體，釋放產能。經過改造，有些井產量得到大幅度提升，有些無產量的井重獲新生，其中，JH2P43井經過實施補孔作業充分溝通了鄰近的斷縫體，日產油量提升為20余噸。

縱橫部署探井拓寬“斷縫體”

JH2P9井是驗證斷縫體是否存在的第一口新井。華北油氣勘探開發研究院南部所所長邵隆坎說：“涇河55等打在斷縫體的井已獲得高產，從三維地震資料可見JH2P9井與涇河55井屬于同一斷縫體，我們認為按照水平井設計JH2P9井將鉆穿斷縫體，應該能獲得理想的產量?！?/p>

2019年，該井成功完鉆并投產，累計產油已超萬噸，驗證了長8油層存在斷縫體。

隨著研究不斷深入，科研人員持續優化井位部署，2021年，在彬長區塊西北部太昌斷裂帶部署了“短水平井”和102H井，測試穩定日產油8噸，成功找到一個全新的富油斷裂帶，落實了一個新的儲量陣地。

為求證斷縫體在其他油區是否廣泛存在，2020年，他們在紅河油田部署實施了紅河5101H探井，于2022年試獲日產23噸自噴油流，驗證了紅河油田長8油層也發育斷縫體油藏，實現了在平面區帶上的延伸與拓展。

2020年之后，華北油氣依據斷縫體油藏的認識，持續跟進，擴大戰果。華北油氣采油一廠先后自主研究并部署的HH51P3井、HH51P5井，均獲得了日產20噸以上油流。截至目前，針對長8油層的斷縫體已經部署了勘探開發井10余口。

盆地南部縱向上發育長6、長7、長8、長9等油層，為驗證其他層位是否有斷縫體油藏的存在，2022年，華北油氣在涇河油田針對長6油層部署涇河2301H井，試獲日產24噸油流，證實長6油層組斷縫體存在；2023年部署實施彬201、HH42P17等井，分別驗證了長7、長9油層存在斷縫體，縱向上拓展了勘探開發目標。

今年，華北油氣在實施玉都1井主探長9層的過程中，發現上部長6、長8層發育斷縫體，均鉆遇斷縫體獲得高產油流。于是，科研人員調整思路，嘗試實施“叢式井組，立體開發”模式，將玉都1井井場調整為立體井場，同時開發3套斷縫體油層。目前，已完成部署新井2口，繼續探索評價長6、長8油層斷縫體潛力。

由定性到定量的“升華”

“斷縫體的大小、多少、含油性等指標要搞清楚就是一個定量的問題，我們的目標也是向定量方向努力，為更加精準部屬井位提供依據?！比A北油氣勘探開發研究院總地質師齊榮說。

2019年以來，華北油氣開展“大兵團”作戰，組建地質、物探、油藏等多部門、多專業的斷縫體協同攻堅團隊，堅持物探地質一體化，充分利用物探資料，加強斷縫精準預測和儲層地震地質綜合預測工作，大幅提高井位設計精度；堅持地質工程一體化，工程人員在鉆完井、采油工藝等多專業圍繞儲層保護、自然投產進行攻關；堅持科研生產一體化，通過實踐與研究的迭代提升，斷縫體刻畫精度、開發技術對策適用性大幅度提高。

科研人員通過深入開展斷縫體富集及高產因素研究，針對斷縫體幾何形態不規則、內部結構復雜等特點，攻關形成多尺度斷裂解釋技術，建立“地質、工程識別，物探預測，立體刻畫”的斷縫體刻畫描述方法。在斷裂系統精細刻畫的基礎上，他們通過對斷裂組合樣式及其油水分布規律系統進行分析，初步總結出三大類17個小類斷縫體發育樣式及其油水分布特征。初步明確拉分式、馬尾式、平行式3類斷縫體為高產模式。

華北油氣優選斷縫體發育程度高、斷縫—砂體匹配性好的三種類型9個斷縫體目標展開探評，根據斷層條數、斷距大小、儲層厚度等條件開展“一井一策”井位部署論證，每口井都要經過兩三輪的方案優化才能確定最終設計。齊榮說：“紅河、涇河油田受走滑斷裂帶控制發育數十條斷縫體，給擴大優質儲量范圍提供了目標，為油田發展奠定了基礎?！?/p>

涇河油田早勝斷裂帶中、東段實施評價井4口，實鉆符合率100%。其中，2022年實施的JH55P4井、JH55P5井，自然投產穩定日產油20噸，達到高效開發標準。2022年以來，斷縫體勘探井成功率90%以上，收到良好的勘探成果。

工程設計和工藝更服“水土”

“過去，我們在鉆井施工中最擔心鉆遇到斷層，因為極易發生鉆井液嚴重漏失，盡量避開斷層，現在不同了，要追著斷縫體打?！比A北石油工程公司五普鉆井分公司40404井隊長羅海軍介紹，“針對縱向展布的斷縫體，以往部署的直井很難打到，目前部署的水平井橫向鉆穿斷縫體就比較容易，還可以使水平段正好鉆穿斷縫體核心部位?！?/p>

按照斷縫體發育寬度計算，追求鉆井的有效進尺，有不少井的有效水平段長僅需要四五百米。華北油氣設計的水平井軌跡方案為斷縫體鉆井工程工藝提供了新的思路。

鎮涇區塊南川1H井的水平井軌跡方案，就是根據斷層砂體情況設計的。

科研人員在研究地層資料時，發現這口井目的層砂體的斷距較大，如果從該斷縫體所在位置直接打入該層，不僅鉆井施工難度較大，水平井段的有效進尺也會“縮水”。于是科研人員轉變思路，放棄直奔目的層的慣常“套路”，找到和目的層有砂砂接觸的另一套砂體作為水平井的著陸點，水平段從砂砂接觸的部分穿過，最終到達靶點。

南川1H井自然投產試獲日產油23.5噸，這種軌跡設計思路推廣到彬長區塊的和2H、勝3H井，均收到較好效果。

壓裂施工放棄了“大液量大砂量”的做法，針對目的層采取簡單的酸化處理，不實施壓裂，依靠地層自然能量投產。鉆井設計優化可以節省100多萬元，壓裂施工節省100萬~200萬元，油田開發成本降低的同時，儲層得到了保護，實現了自噴生產，單井油產量也得到有效提升。

華北油氣初步形成斷縫體油藏“儲保暫堵鉆井+裸眼篩管完井+酸洗疏導投產”開發技術，JH2P9井組水平井3口斷縫帶鉆遇率100%，井組最高日產油68噸，平均單井穩定產油能力18.5噸/日，百萬噸產能建設投資得到有效控制。

鏈接

斷縫體油藏是如何形成的？

鄂爾多斯盆地南緣過渡帶中生界延長組發育湖泊三角洲沉積體系，形成大面積展布的河道砂層復合體，在構造作用下，致密碎屑巖中發育的斷裂及其伴生的局部脆性破碎帶組合成斷裂系統，成為致密、低滲儲層重要的儲集空間和成藏滲流通道。這種由斷裂、伴生脆性破碎帶及被其改造過的致密低滲砂巖共同構成的儲集體，其上部及側面均有非滲透泥質巖、致密層等封擋，稱之為斷縫體。斷裂有效溝通源巖，石油可沿斷裂垂向或側向運移進入高滲的斷縫體，在上覆油頁巖、泥巖等蓋層封堵，以及側向泥巖、致密砂巖遮擋下，形成斷縫體油藏。

斷縫體識別與描述有哪些方法？

鄂爾多斯盆地南緣過渡帶構造復雜，華北油氣在明確區域構造應力特征和斷裂、裂縫發育特征的基礎上，利用巖芯、鉆井資料、測井資料，結合三維地震的精細解釋、振幅變化、曲率屬性等技術，開展了斷裂、裂縫的識別技術研究。

通過對斷縫體的識別與描述，明確了大、中尺度裂縫的組合展布決定斷縫體的骨架形態，小、微尺度裂縫發育邊界與砂體發育邊界疊合決定斷縫體的邊界，并形成了一套較為完整的斷縫體識別與描述流程，闡述了斷縫體油藏的基本地質特征。

斷縫體與油氣成藏富集有什么關系？

鎮涇、彬長區塊延長組基質儲層致密，含油飽和度較低，油水基本不分異，斷縫體內毛細管力變小，界面勢能降低，會導致原生致密油藏基質孔隙中的石油滲流到附近的斷縫體系中，并在局部浮力驅動下沿縫網通道垂向、側向運移到高部位的有利儲集空間，直至上傾方向被不滲透的泥巖或致密砂巖所遮擋，形成油氣富集區。鎮涇、彬長區塊斷縫體的存在不僅改善了致密的儲層物性，同時作為油氣運、聚、散的通道，改造調整了原生油藏的油水關系。

中國石化致密油開發進展與發展方向

□郭秀娟 蒲 軍

致密油是指儲集在覆壓基質滲透率小于或等于0.1毫達西（空氣滲透率小于1毫達西）的致密砂巖、致密碳酸鹽巖等儲集層中的石油，或非稠油類流度小于或等于0.1毫達西/毫帕·秒的石油。大面積連續聚集、緊鄰烴源巖層系、自然產能低或無自然產能、在一定技術經濟條件下可獲得工業產能是致密油的特色標簽。

自1953年威利斯頓盆地致密油發現以來，美國致密油開發歷經60余年的不斷探索和反復實踐,最終獲得了巨大成功，依靠技術革新與管理創新，致密油單井可采儲量大幅增加、桶油成本大幅下降，產量得以迅猛增長，占據了北美原油產量的半壁江山，開拓了油氣新領域，在全球掀起了致密油開發熱潮，改變了世界能源格局。

中國石化致密油主要分布于濟陽坳陷、鄂爾多斯盆地及準噶爾盆地等區域，開發潛力大，是未來產量接替的重要方向。但致密油儲層類型多樣，包括河道砂、砂礫巖、灘壩砂、濁積巖、泥質白云巖等，具有微納米孔喉占比高、儲層非均質性強、油藏流度低、含油非均質性強、地應力各向異性強等特征，“甜點”規模有限且分布零散，效益開發面臨巨大挑戰。“十二五”以來，中國石化積極推進致密油開發關鍵技術攻關，考慮陸相致密油復雜地質特征與特殊流動機理，發展致密油藏精細描述技術，研發特色油藏工程方法，形成配套工程工藝技術，致密油開發技術水平穩步提升，逐漸打開了致密油有效開發新局面。

發展致密油油藏精細描述技術，地質認識不斷深化。攻關形成了地震精細處理及儲層預測、基于數字巖芯的致密儲層孔喉結構分析、沉積—成巖聯合約束的致密砂巖儲層質量表征、相控地應力預測、多信息融合的分級裂縫描述與預測、致密砂巖含油非均質性評價、斷縫體井震識別與預測等核心技術。開展不同類型致密油地質特征與成藏富集規律研究，提出了沉積相和“源—儲—斷”配置關系是決定致密油“甜點”規模與分布的重要認識，為致密油先導試驗區優選和調整挖潛奠定了地質基礎。

研發致密油油藏工程方法系列，提出針對性開發對策。形成了致密油水平井分段壓裂不穩定試井、致密基巖—多尺度裂縫耦合流動數值模擬、開發全周期復雜縫網定量表征、“油藏—壓裂”交互優化設計等關鍵技術。定量分析影響致密油單井產量與油藏采收率的主要因素，優化了不同類型致密油的開發方式、井網井距等指標，開展活性水驅、二氧化碳驅、減氧空氣驅等礦場先導試驗，單井產量與油藏采收率大幅提升。

大力發展水平井體積壓裂技術，形成配套工程工藝技術體系。發展與地質特征相適應的水平井體積壓裂技術是致密油儲層改造技術攻關的關鍵，通過地質工程一體化，逐步形成了以裂縫壓前評估及模擬技術、組合縫網壓裂工藝、簇式支撐高導流壓裂工藝等為核心的致密油體積壓裂完井配套技術，增強了壓裂改造效果，基本滿足了致密油開發需求。

通過“認識+技術”雙輪驅動，致密油勘探開發取得了突破，但距離實現全面效益開發仍任重道遠，應重點做好發展陸相致密油地質理論及油藏精細描述技術，發展陸相致密油滲流理論和模擬技術，強化地質、油藏、工程三位一體研究，研發與儲層特征相適應的開發模式等方面工作。

（作者單位：中國石化石油勘探開發研究院）

鄂南中生界斷縫體油藏“多點開花”

□張 威

華北油氣在鄂爾多斯盆地南部擁有的鎮涇、彬長區塊，共發育24條北東東向為主的走滑斷裂帶。2022年以來，按照“分類評價、逐個突破”的思路，重點針對8條斷裂帶三種類型斷縫體部署探井9口，已完鉆的涇河2301H、南川1H、良平2H等井均獲得高產油流，展現出斷縫體油藏良好的勘探潛力。

鄂南斷縫體勘探經歷三個階段：2019~2020年，采用直井評價斷縫體的含油性，斷縫鉆遇率低，勘探效果差；2021年，通過精細刻畫斷縫體窄條帶狀展布特征，短水平井+自然投產獲得產能突破；2022年至今，針對同一斷裂帶不同類型的斷縫體展開分類評價，取得多點突破，明確了高產斷縫體類型。

斷縫體的突破，得益于認識的不斷深化和技術的提升：一是分類評價走滑斷裂帶，鎮涇、彬長區塊屬于鄂爾多斯盆地西南緣走滑斷裂體系，通過對斷裂帶分段開展斷層傾角、性質、斷裂樣式綜合分析，把中生界24條走滑斷裂帶分為馬尾狀、拉分錯段型和平移走滑型三種樣式，為分類評價奠定了基礎；二是精細刻畫斷裂帶，在利用相干及常規地震剖面進行斷裂識別基礎上，采用裂縫地震相分級刻畫技術，斷縫識別精度大幅提升，實現了斷縫體邊界刻畫；三是精細解剖斷縫體，通過勘探開發一體化解剖，認識到斷縫體發育規模、斷—砂接觸關系與斷裂樣式共同控制了斷縫體內石油富集，為瞄準“甜點”提供了支撐；四是地質工程一體化打好斷縫體，針對斷縫體地層破碎、鉆完井儲層傷害問題，集成以低密度微泡沫控壓防漏鉆井+精細化選擇完井的儲層保護技術，實現目的層近平衡鉆進和裸眼完井，助力斷縫體油藏自然建產。

斷縫體油藏的突破，改變了以單層主河道為評價單元的勘探思路，形成以斷裂帶為主線，疊合長9、長8、長7、長6多層砂體立體勘探的思路。24條斷縫體資源規模1.1億噸，其中剩余資源量0.85億噸，是“十四五”期間石油高效勘探和效益開發的主體目標。在斷裂帶分類評價和精細分段刻畫的基礎上，探索不同構造帶斷縫體含油差異并展開評價富集目標是下一步勘探開發工作重點。

（作者為華北油氣油氣勘探管理部副經理）
