海南煉化逆流連續重整裝置。

閱讀提示

連續重整技術是煉油工業的重要基礎工藝，是煉油轉型生產芳烴的關鍵技術，也是我國最后一項依賴引進的煉油基礎工藝技術。工程建設公司（SEI）與石科院、清華大學、中國石油大學（北京）等聯合攻關，打破國外專利商的技術壟斷，實現連續重整技術自立自強。目前，中國石化逆流連續重整技術已申請并獲授權專利38件，得到業界和市場的高度認可，不僅在中國石化濟南煉化、滄州煉化、燕山石化、海南煉化等企業大顯身手，而且在中國海油泰州石化、惠州石化，中化集團泉州石化等業內龍頭企業應用，總加工能力達到950萬噸/年。

本版文圖由 王桂根 姜曉花 董 晨 陳子佩 王杰廣 孫麗顏 王 婷 提供

SEI牽頭攻關逆流連續重整新工藝

6月以來，采用逆流移動床連續重整技術的中國海油惠州石化130萬噸/年連續重整裝置和中國石化海南煉化260萬噸/年逆流連續重整裝置相繼成功投產。

“經過25年持續攻關，我們牽頭原創開發的逆流連續重整新工藝，具有完全自主知識產權且整體水平達到國際領先，實現了一項重要基礎工藝的高水平科技自立自強。”該技術第一完成人，中國石化工程建設有限公司（SEI）執行董事、黨委書記吳德飛介紹。

“節能高效新型連續重整成套技術開發及工業應用”獲得中國化工學會2022年度科技進步特等獎，是我國石化工業原創技術的一項重要成果。

從國家需要出發，實現“從0到1”的突破

2020年以前，我國80%以上的連續重整裝置采用引進技術，200萬噸/年及以上規模裝置全部采用國外技術，迫切需要開發高水平自主連續重整成套技術。

1998年起，SEI先后與石科院、清華大學、中國石油大學（北京）等聯合攻關，開展逆流重整反應的試驗研究、催化劑逆流輸送試驗、燒焦動力學模型的研究及新型再生器結構開發等試驗研究工作，同時還開發控制系統。

2009年12月，SEI完成60萬噸/年逆流連續重整工藝包開發；2010年8月，通過中國石化鑒定；2011年11月，在濟南煉化啟動工業化試驗；2013年9月，濟南煉化60萬噸/年逆流移動床連續重整裝置及系統配套工程建成投產，標志著逆流連續重整技術開發應用成功，實現“從0到1”的突破。

2020年12月，中化集團泉州石化260萬噸/年連續重整裝置順利投產，標志著逆流重整系列技術大型化應用成功，實現了國產大型連續重整裝置從無到有的突破，打破了200萬噸/年以上大型連續重整裝置的國外技術壟斷。

截至目前，低碳高效逆流連續重整技術已推廣應用7套，年加工能力達950萬噸，顯著提升了我國連續重整技術水平和競爭力。

從產學研用深度融合出發，發揮企業技術創新主體作用

作為牽頭單位，SEI在逆流連續重整技術試驗研究階段與高校院所進行了一系列工程技術開發，包括獨特的催化劑循環流程和催化劑再生流程；安全、精準、可靠的控制系統；分布性能更優、“死區”更少的重整反應器；可節省鋼材用量20%以上的重整反應爐；低溫?zé)峄厥绽眉夹g(shù)等，形成了具有鮮明技術特色和優勢的成套逆流連續重整工藝技術。同時，SEI還與清華大學合作開發重整徑向反應器流體分布計算軟件，填補了國內計算連續重整反應器流體力學的空白。

逆流連續重整技術要“走出”實驗室，工業化試驗必不可少。2009年，濟南煉化計劃采用逆流連續重整工藝技術，對30萬噸/年半再生重整裝置進行擴能改造，SEI負責設計60萬噸/年工藝包。

為確保工藝包技術穩妥可靠，SEI抽調專家研究技術細節，開發工藝包，并于2010年8月通過評估鑒定。為確保首套逆流連續重整裝置順利投產，中國石化組織工藝、儀控、設備等專業專家現場指導，精心制定開工方案。SEI項目組派出團隊現場服務，保障了濟南煉化重整裝置一次投料開車成功。

2013年9月27日，世界首套60萬噸/年逆流移動床連續重整裝置建成投產，使我國成為世界上第三個可以在國際市場上商業運作連續重整技術的國家。

從基礎理論研究出發，實現石化工業原創技術突破

“低碳高效逆流連續重整工藝屬國際首創，達到國際領先水平，是我國石化工業原創技術的一項重要成果?！?022年5月13日，在中國石油和化學工業聯合會組織的科技成果鑒定會上，鑒定組如此評價。

聯合攻關團隊基于對連續重整反應化學原理的新認知，國內首創逆流連續重整新工藝，實現催化劑的活性狀態與反應難易程度相匹配，創新開發了逆流連續重整工藝技術、關鍵裝備及熱能耦合節能技術。

“催化劑逆差壓輸送技術實現了催化劑由低壓向高壓輸送，通過獨創的“反應—再生”系統分步式逆差壓分配技術，大幅降低了催化劑輸送難度；無閥料封系統實現了催化劑無閥連續輸送，使催化劑磨損量較傳統技術減少50%以上。”項目技術審定相關負責人表示。

聯合攻關團隊開發重整—芳烴熱能耦合應用節能新技術，通過高效回收芳烴聯合裝置低溫?zé)岙a(chǎn)生低壓蒸汽，驅動高轉速、超大功率重整氫氣壓縮機組，首次實現大型重整與芳烴聯合裝置熱能耦合應用，使聯合裝置綜合能耗降低13%，同時，利用熱媒水回收塔頂?shù)蜏責崃坑糜谥评?，替代重整裝置再接觸部分的電驅冷凍系統，節省用電。

技術鏈接

什么是連續重整技術？

催化重整是石油煉制的主要工藝之一，主要用于將石腦油轉化成富含芳烴的重整生成油，并副產氫氣。連續重整技術是一種重整反應采用移動床反應器、具備催化劑連續再生系統的催化重整工藝。在正常操作條件下，連續重整技術中的催化劑可以在反應和再生系統中連續地循環流動，把因結焦而失活的重整催化劑從反應區連續輸送至再生系統，經再生系統轉化為新鮮催化劑后循環輸送至反應區，實現連續生產。

連續重整技術生產什么產品？

連續重整生成油具有較高的辛烷值（RON通常在102以上），是重要的清潔汽油調和組分。同時，重整生成油還可用于生產聚酯纖維的原料——對二甲苯（PX），從而實現從“一滴油”到“一匹布”的轉變。此外，催化重整副產的廉價、高純度氫氣也是煉廠用氫的重要來源，經處理可得到純度大于99.9%的高純氫氣。

連續重整技術的行業地位如何？

作為石油化工行業生產高辛烷值汽油、芳烴和氫氣的重要技術，連續重整技術在石化行業內可謂舉足輕重，已成為石化行業的重要基礎煉油工藝之一。在世界范圍內，目前重整生成油約占汽油池的30%、占芳烴原料的70%、占煉廠用氫的50%。截至2022年底，我國已建成連續重整裝置120套，總加工能力超過1.5億噸/年。

什么是逆流連續重整技術？

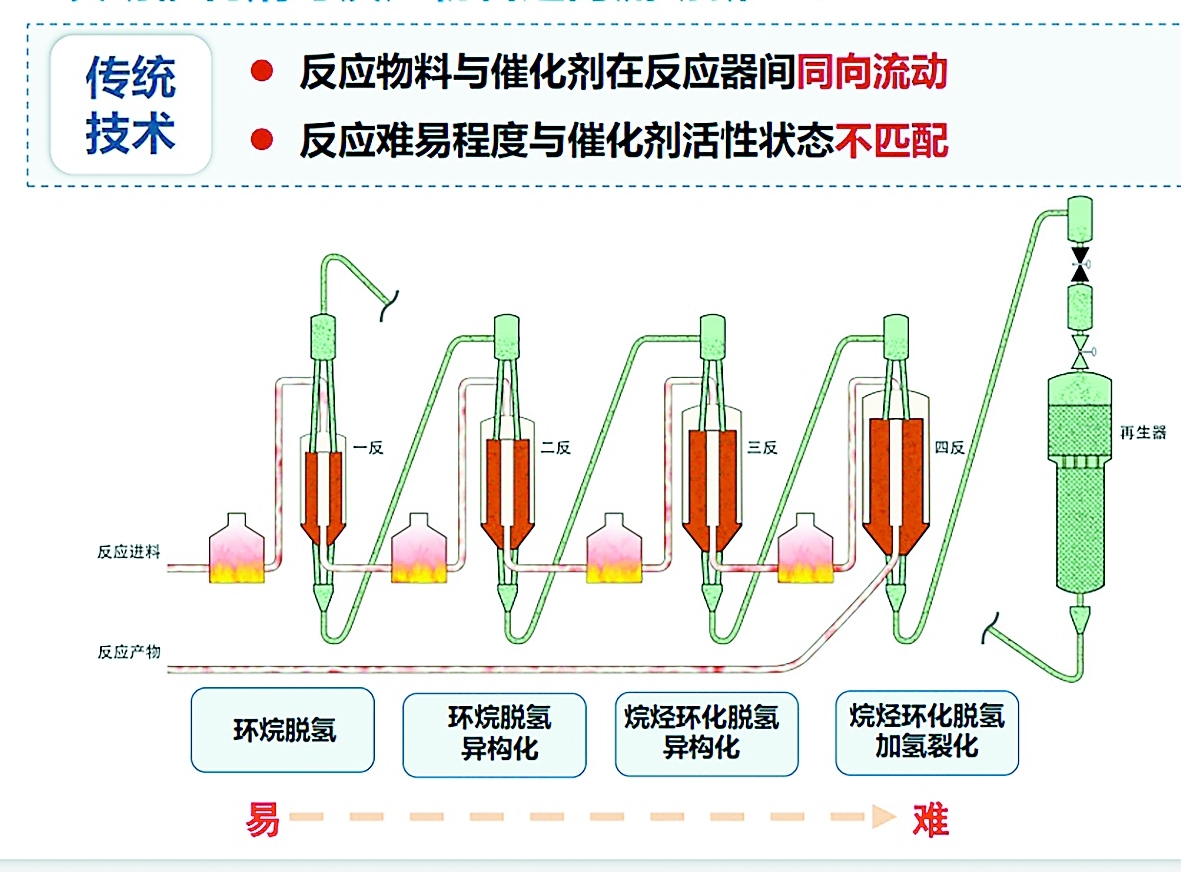

傳統的石腦油連續重整工藝屬于“順流”連續重整工藝，即反應物和催化劑的流動方向一致，反應物流從第一反應器順序流至第四反應器，再生后的催化劑也是首先進入第一反應器，此后依次經過第二、三、四反應器直至返回再生器，催化劑的流動方向是“順流而下”。

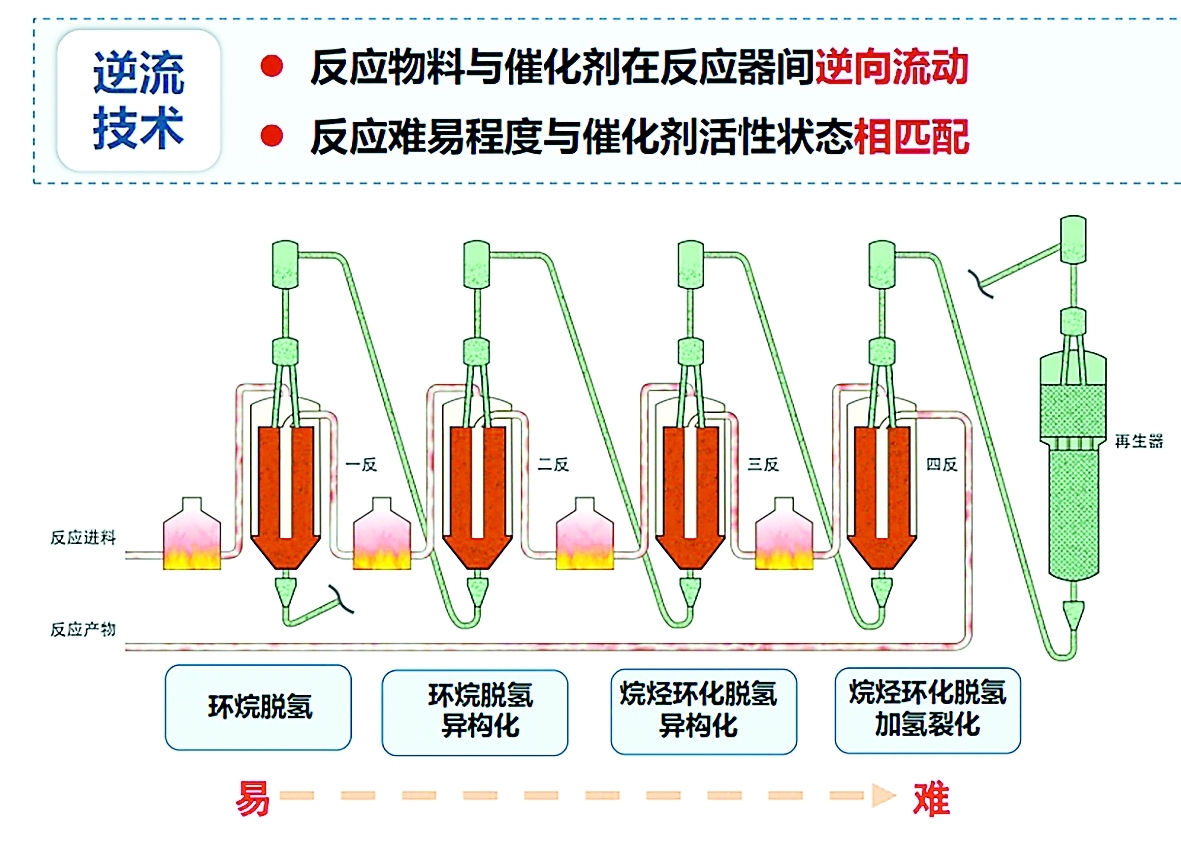

逆流連續重整工藝反應物與催化劑的流動方向正好相反，反應物流依舊是從第一反應器順序流至第四反應器，但再生后的催化劑則是首先進入第四反應器，然后依次經過第三、二、一反應器再返回再生器，與反應物流“逆流而上”，因此稱之為“逆流”連續重整工藝。

石科院研發團隊討論實驗方案。

石科院

推進逆流連續重整技術迭代升級

逆流連續重整技術源于催化劑活性與反應難易程度相匹配的新理念，即對傳統的連續重整工藝進行改進，讓反應物流和催化劑由同向而行變?yōu)槟嫦蚨校瑥母旧辖鉀Q傳統“順流”連續重整工藝中反應難易程度與催化劑的活性分布不匹配的問題，使催化劑的活性得以充分發揮。

面對國外技術封鎖，逆流連續重整技術在開發之初面臨諸多困難。調整催化劑流動方向，帶來的是反應規律的深刻變化，必須通過試驗進行可行性驗證。但當時，國內沒有移動床反應實驗裝置。

為解決這一難題，石科院研發團隊采用“曹沖稱象”的方法，提出將固定床多反應器裝填不同碳含量催化劑的試驗方案，利用固定床反應器成功模擬出逆流移動床的反應效果。在此基礎上，研發團隊系統研究了原料中典型組分的轉化規律及催化劑的積炭失活規律，用真實可靠的試驗數據證明了逆流連續重整工藝的可行性。

2013年9月，全球首套逆流連續重整工業試驗裝置在濟南煉化一次開車成功，在實現工藝與工程技術原始創新的基礎上進一步取得了工業化成果。

在逆流連續重整技術首次工業應用過程中，許多關鍵的技術參數是根據傳統的連續重整技術計算得到的，雖然目前能夠滿足裝置運行需要，但存在較大提升空間。研發團隊制定了不同工況的工業試驗方案，為逆流連續重整技術反應規律的研究積累了試驗數據。

在此基礎上，研發團隊提出了對各反應器反應深度、積炭分布進行調控的優化操作和設計方案，實現了芳烴產率和氫氣產率最大化，形成了一系列專有技術。這些方案在之后的新建裝置中獲得成功應用，大幅提升了逆流連續重整裝置的可靠性和經濟性，實現了技術的迭代升級。

濟南煉化

率先建設首套逆流移動床連續重整裝置

60萬噸/年逆流移動床連續重整技術是集團公司“十條龍”科技攻關項目，是具有中國石化自主知識產權的世界首創工藝技術。濟南煉化承接該技術的工業化應用試驗，用近兩年時間建成投產60萬噸/年逆流移動床連續重整裝置，順利實現一次開車成功和安穩長滿優運行。裝置投產以來，濟南煉化噸油利潤穩居中國石化煉化企業前列。

隨著汽柴油質量升級，濟南煉化面臨嚴峻挑戰：原30萬噸/年半再生催化重整裝置無法處理過剩石腦油，近一半石腦油資源需低價外銷，汽油產率提不上去，效益流失嚴重；催化裂化汽油比例較高，高標號汽油生產受限；制氫裝置產氫成本較高，氫氣資源不足，急需選擇合適的技術進行重整擴能。

濟南煉化主動與SEI、石科院、經研院等單位加強技術交流，多次組織業內專家論證評價，決定率先采用中國石化自有技術建設首套逆流移動床連續重整裝置，為該技術盡早實現工業化推廣應用作示范。

2012年8月6日，該裝置正式開工建設。濟南煉化與參建單位克服沒有工業運行經驗可借鑒等困難，協同解決重整反應器易結焦、催化劑循環困難等工藝技術難題，裝置于2013年10月20日實現全流程一次開車成功。

運行結果表明：汽油產量大幅增加、柴汽比顯著降低，產品結構顯著改善；石腦油全部進入連續重整裝置，增產高標號汽油組分，石腦油加工瓶頸有效消除；原油月度加工量提高10萬噸左右，配套加工能力明顯提升；裝置產氫率達到3.6%，制氫裝置負荷降低，廉價氫源得到充分保證。

60萬噸/年逆流移動床連續重整裝置的建成投產，驗證了該技術的先進性、可靠性和穩定性，標志著該工藝成功實現工業化應用，具有重要的示范和推廣意義。目前，該裝置依然是濟南煉化創效增效的主力裝置。

SEI專家在海南煉化260萬噸/年逆流連續重整裝置反再框架做開工前檢查。

新聞會客廳

攻堅“卡脖子”難題實現煉油技術全面國產化

嘉賓：工程建設公司重整芳烴領域首席專家 姜曉花

問：研發節能高效新型連續重整成套技術有何重要意義？

答：連續重整技術是煉油工業的重要基礎工藝，是煉油轉型生產芳烴的關鍵技術。采用該技術生產的重整油芳烴含量高，是芳烴裝置苯、甲苯及二甲苯等原料的主要來源。重整生成油具有烯烴含量低、不含硫的特點，是優質的高辛烷值汽油調和組分。重整裝置副產的氫氣純度高、不含雜質、成本低，是煉廠用氫的重要來源之一，普遍占煉油廠用氫量的50%以上。

連續重整技術如此重要，但在2009年以前，我國建設的近40套連續重整裝置全部采用引進技術，對外技術依賴度高，迫切需要開發高水平自主連續重整技術。

當時，除了連續重整技術，我國煉油技術已全部實現國產化。連續重整技術是最后一項仍需依賴引進的煉油技術，成為眾多煉油工作者心中的“意難平”。為打破國外專利商的技術壟斷、實現連續重整技術自立自強，SEI重整團隊立志研發自主技術。

問：該技術對推動煉油工業轉型發展有什么意義？

答：連續重整裝置可以將石腦油高效轉化為苯、甲苯、二甲苯等芳烴產品。芳烴是重要的化工原料，廣泛用于三大合成材料和醫藥、農藥、建材、涂料等領域。連續重整裝置是芳烴最主要的生產裝置，在油轉化過程中起到關鍵的樞紐作用。

逆流連續重整技術工業應用效果顯著，芳烴收率、氫氣產率高于傳統技術，能耗、催化劑磨損量低于傳統技術，對于提高原料利用效率、降低裝置加工成本、提高工廠效益和競爭力、節能減碳具有重要意義。綜合考慮產率增加和能耗降低，與國外技術相比，逆流連續重整技術加工噸原料最高可增加效益近50元。同時，該技術的成功開發與推廣應用，顯著提升了我國連續重整技術水平和競爭力，推動了相關行業的科技進步。

問：逆流連續重整技術成功開發后，項目團隊下一步的工作計劃是什么？

答：逆流連續重整技術開發成功后，SEI重整項目團隊持續升級逆流連續重整工藝、工程技術，保持工藝性能的領先水平；以節能低碳為導向，開發耦合節能技術和節能裝備，持續降低重整—芳烴聯合裝置的能耗；開展裝置大型化研究，推進大型國產化連續重整裝置的工業化應用；開發大型關鍵裝備技術和工程技術，以裝備國產化全面保障技術國產化。

逆流連續重整技術成功開發后，形成了逆流移動床平臺技術。SEI重整項目團隊正將其拓展應用到丙烷脫氫、輕烴芳構化等技術領域，未來將帶動一系列逆流移動床家族技術的開發，對高價值利用煉廠輕烴資源、助力煉油轉型具有重要意義。
