閱讀提示

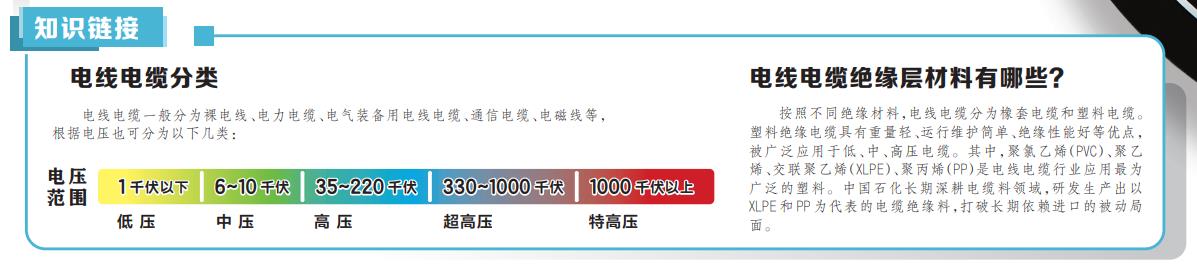

電線電纜是指用以傳輸電力、傳遞信息和實現電磁能量轉換的一類電工線材產品，被稱為國民經濟的“血管”與“神經”。在各類電纜中，高壓、超高壓輸電方式被認為是電力行業未來的發展方向。中研產業研究院發布的《2021~2026年高壓電纜市場發展現狀調查及供需格局分析預測報告》指出，由于高檔次電氣裝備電纜存在較高的技術壁壘，市場缺口很大，幾乎全部依賴進口。作為高壓、超高壓電線電纜的關鍵材料，絕緣層能夠在雷雨頻發的夏季有效保障電力系統的安全。中國石化持續在高壓、超高壓電線電纜關鍵絕緣材料研發生產中發力，減少了進口依賴，推動了國產化替代。

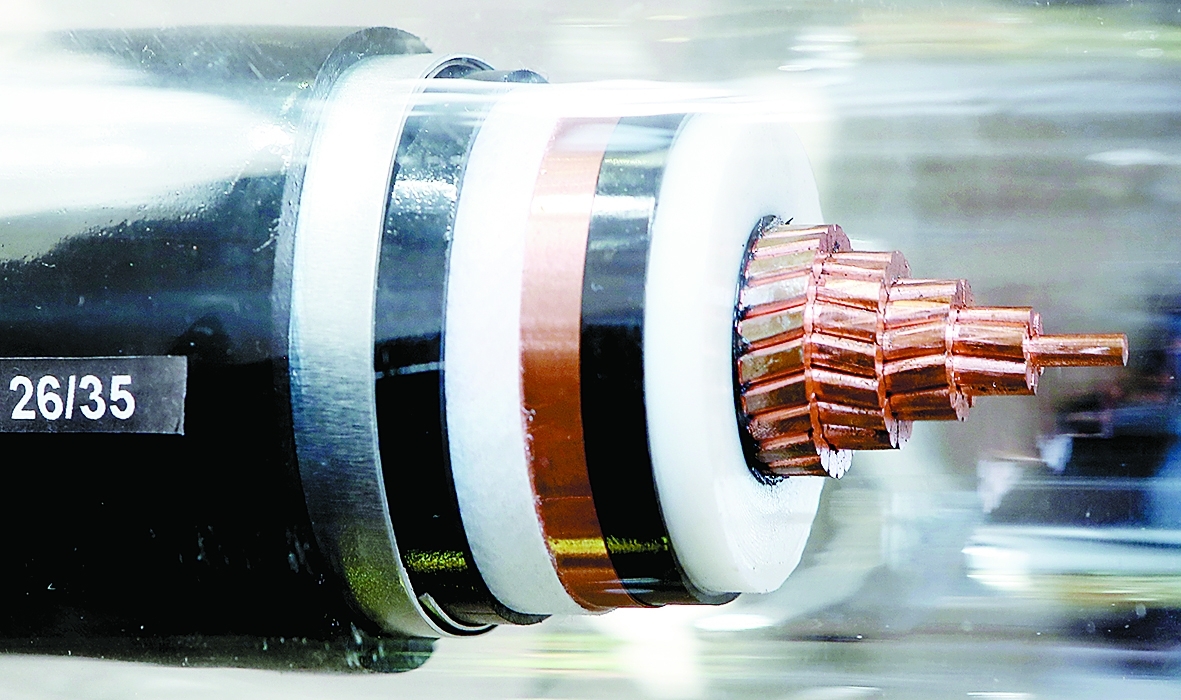

交聯聚乙烯（XLPE）電纜絕緣料

XLPE（交聯聚乙烯）用于電纜絕緣已有半個多世紀。隨著制造技術的發展，目前XLPE已廣泛應用于各個電壓等級的電力電纜，成為110千伏及以上高壓電纜的主絕緣材料。

產品名片

什么是XLPE？

XLPE（交聯聚乙烯），即經過交聯改性的PE（聚乙烯），是聚乙烯在高能射線或交聯劑的作用下，其大分子之間發生交聯，從而具有網狀結構特質，可顯著提升聚乙烯的機械性能和耐熱性能。

XLPE具有什么特性？

與普通聚乙烯相比，XLPE具有更好的力學性能、耐環境應力開裂性能、耐化學藥品腐蝕性能、抗蠕變性能和電性能等綜合性能。

● 耐熱性能：

XLPE具有十分優異的耐熱性能。采用XLPE作為絕緣的電纜，其長期工作溫度可提高到90攝氏度，能承受的瞬時短路溫度可達250攝氏度。

● 絕緣性能：

XLPE保持了聚乙烯原有良好的絕緣特性。

● 機械性能：

XLPE由于在大分子間生成網狀結構，拉伸強度和抗蠕變性能均有提高，具有良好的耐環境應力開裂性能。

● 耐化學特性

XLPE具有較強的耐酸堿和耐油性，其燃燒產物主要為水和二氧化碳，對環境的危害較小，滿足安全環保要求。

市場情況

交聯聚乙烯由于其優良的電氣、機械性能，被廣泛用于中高壓交流電電纜絕緣，其絕緣性能與其純凈度有密切關系。低密度交聯聚乙烯是目前電線電纜廠家在電力電纜生產中使用最多的絕緣材料。

我國從20世紀90年代初開始引進高壓電纜生產線，目前年生產能力達5萬千米。根據公開資料估算，以當前國內高壓電纜的規格來看，平均每千米高壓電纜需要兩噸左右的絕緣材料。當前，國內110千伏及以上高壓電纜用交聯聚乙烯絕緣料的年消費量在10萬噸左右。但目前，我國高壓電纜絕緣料產業滯后，產品主要依賴進口。

國內高壓及特高壓電纜生產企業主要集中在江蘇、山東、浙江等地。

生產工藝

石油在煉油廠經蒸餾處理得到石腦油組分，輸送到乙烯裝置，在高溫下石腦油裂解產生乙烯。乙烯在高溫高壓下聚合形成LDPE（低密度聚乙烯）。有機過氧化物再浸潤到低密度聚乙烯中，最終形成XLPE（交聯聚乙烯）。黑黑的石油至此成為晶瑩的顆粒。

企業足音

燕山石化：打破交聯聚乙烯電纜絕緣料國外壟斷

長期以來，國內交聯聚乙烯電纜絕緣料大多能做到35千伏及以下等級，高壓（110~500千伏）電纜絕緣料主要依賴進口。為保障國家電力行業產業鏈、供應鏈安全，中國石化積極攻關，致力于攻克關鍵卡脖子技術。

2010年，燕山石化組建攻關團隊，圍繞絕緣料中試生產線建設、產品性能研究、檢測分析表征、工業生產技術開發、示范工程建設等開展系列工作，完成高壓交聯聚乙烯生產技術工藝包編制，成功開發高壓交聯聚乙烯絕緣料成套技術。2016年，燕山石化采用自主研發技術，建成單線生產能力2.5萬噸/年的高壓交聯聚乙烯超潔凈絕緣料生產裝置，是國內首套全封閉、連續法生產超潔凈交聯聚乙烯絕緣料的生產裝置，可從源頭上控制產品質量，保證產品的潔凈水平。中國石化進一步打破交聯聚乙烯電纜絕緣料的國外壟斷。

截至目前，燕山石化已產銷110千伏電纜絕緣料6000多噸。以此為基礎，燕山石化將持續開發220千伏及500千伏等高壓電纜絕緣料。

新聞會客廳

低密度聚乙烯基礎樹脂讓產品更加穩定、超凈

嘉賓：燕山石化交聯聚乙烯超凈絕緣料開發攻關團隊科研開發副主任師 甄 建

目前，我國電線電纜消費量占全球消費總量的34%，且處于加速增長階段。據國家能源局?jǐn)?shù)據，截至今年4月底，全國累計發電裝機容量約26.5億千瓦，同比增長9.7%。今年前4個月，全國主要發電企業電源工程完成投資1802億元，同比增長53.6%。我國電線電纜行業前景向好。

交聯聚乙烯憑借優異的電性能、耐熱性能、抗蠕變性能、耐腐蝕性能和耐環境應力開裂性能，成為電力電纜的首選絕緣材料。但國內110千伏及以上高壓電纜用交聯聚乙烯絕緣料大多依賴進口。中國石化致力于解決卡脖子問題，持續推進高壓交聯聚乙烯超凈絕緣料國產化進程，在燕山石化成功建成交聯聚乙烯超凈絕緣料生產裝置，且實現原料到絕緣料的全密閉、連續法生產，有力確保穩定和超凈兩項關鍵指標，產品質量達到國外進口產品的水平。目前已實現110千伏電纜交聯聚乙烯超凈絕緣料的工業化生產，正在積極探索220千伏及更高等級電纜交聯聚乙烯超凈絕緣料的生產。

高性能聚丙烯（PP）電纜絕緣料

21世紀初，歐盟布局第二代環保型高性能聚丙烯（PP）電纜料，目前已經有數十萬千米的工程應用，其材料和工藝技術對外嚴格保密。憑借低碳、可回收的環保特性，聚丙烯電纜料成為非交聯聚烯烴絕緣料最熱門的研究方向。突破該領域的研發，對推動我國電纜材料工業的發展、實現我國電纜絕緣材料和電纜成品的國產化，具有重要意義。

目前，中國石化1000噸/年接枝改性聚丙烯中試裝置正在茂名石化建設中，從材料理化性能看，可滿足10千伏、35千伏、110千伏、220千伏及500千伏等電壓等級電纜需求，正在逐級開展應用驗證。目前已經完成了35千伏電纜應用驗證，即將試制110千伏及220千伏電纜。

產品名片

什么是高性能聚丙烯電纜料？

聚丙烯電纜料采用超軟聚丙烯+聚丙烯接枝技術，通過化學反應在聚合物基體分子鏈上接枝功能性化學基團，在微觀層面對聚合物分子鏈進行修飾，進而實現宏觀性能調控。

高性能聚丙烯電纜料有哪些特點？

●通用性樹脂，具有產量大、價格低的優勢。

●簡化了生產流程，能耗低。高性能聚丙烯可免去交聯等工序，增加電纜連續擠出長度，有利于降低成本。

●可回收再利用，實現全生命周期過程的低碳化。以35千伏等級絕緣料為例，相比傳統電纜料，高性能聚丙烯絕緣料的全生命周期可減少碳排放39%。

企業足音

北化院：成功試制多規格高性能聚丙烯電纜

北化院于2019年成立了首個新領域培育項目，組建跨部門、跨專業的聯合攻關團隊，并與清華大學聯合開發了接枝改性高性能聚丙烯電纜絕緣料技術。該技術通過接枝改變分子軌道能級和能帶結構，可大幅提升聚丙烯的絕緣性能，其直流擊穿強度、電阻率、抗電樹、抗水樹等性能均高于已知同類產品，在高電壓等級絕緣料方面有巨大潛力。該技術屬于原創性技術，已申請中國發明專利35件、PCT專利3項，開展了機理研究，建立了基礎理論模型。

目前，北化院已試制多種規格的10千伏和35千伏等級高性能聚丙烯電纜。2021年1月，10千伏和35千伏等級聚丙烯電纜通過型式測試；2022年9月，首條10千伏接枝聚丙烯電纜于浙江電網杭州分公司蕭山區潼江C632線工程中掛網應用；2023年2月，10千伏和35千伏等級接枝改性聚丙烯絕緣電纜通過中國機械工程聯合會的新產品鑒定。今年上半年，3條10千伏和35千伏等級聚丙烯電纜在南方電網的3項工程中掛網應用。此外，北化院已完成1000噸/年接枝改性聚丙烯中試工藝包，于2022年3月通過集團公司科技部審查，中試裝置落地茂名石化，正在建設中。

技術路線

高性能聚丙烯絕緣料的技術路線有彈性體共混、共聚改性、納米摻雜和接枝改性等。共混增韌改性和共聚改性?xún)H可實現材料機械性能的調控，無法同時調控絕緣性能。納米摻雜技術是目前研究熱度最高的技術，3%的納米摻雜可大幅提高材料的電性能，然而，納米粒子的分散性和高成本等問題，導致該技術難以用于批量化制備和穩定品控。

接枝改性可以有效增加材料中的電荷陷阱，抑制空間電荷的積累，且對于材料的加工性能和機械性能沒有負面影響，在規模生產方面有顯著的優勢。采用該技術，石化企業可實現從烯烴原料、聚合、接枝改性到最終產品的全封閉潔凈生產，成為未來聚丙烯電纜料開發的主要方向。

新聞會客廳

熱塑性環保電纜材料成為發展方向

嘉賓：北京化工研究院聚烯烴技術主任師 袁 浩

電力工業關乎國計民生。隨著經濟高質量發展、城市化進程加快，以及光伏、海上風電場的建設，未來高壓電纜需求巨大。

擠包型電纜為最主流的輸電電纜，其絕緣層起承壓作用，基本上決定了電纜的運行場景。針對傳統電纜料高溫絕緣性能較差、成纜時須經高溫交聯并脫氣去除殘留的副產物、退役絕緣料回收困難等問題，很多機構和學者開始進行熱塑性絕緣料的研究。

聚丙烯具有更強的電氣絕緣性能、更高的長期運行溫度，并具備熱塑可回收性。此外，聚丙烯作為通用性樹脂，具有產量大、價格低的優勢，相比傳統電纜料免去了交聯和脫氣工序，簡化了生產流程，能耗低，可增加電纜連續擠出長度，有利于降低成本，同時可回收再利用，實現全生命周期過程的低碳化。突破低碳可回收的聚丙烯絕緣料，對推動我國電纜材料工業的發展、實現我國電纜絕緣材料和電纜成品的全國產化換道超越，具有重要戰略意義。

我國自2013年起開始研究聚丙烯絕緣料。經過十年發展，聚丙烯絕緣料逐漸被業界重視，特別是近年來發展迅猛。目前，已經有十余條中壓電纜完成掛網應用。今年5月，110千伏聚丙烯電纜也在廣州投運，已建成兩條聚丙烯絕緣料中試生產線。2022年8月，工信部等五部委印發的《加快電力裝備綠色低碳創新發展行動計劃》，將熱塑性環保電纜材料明確為綠色低碳發展方向。（文圖由 趙書萱 潘亞男 杜 洋 衣惠君 袁 浩 提供）
