接收進口LNG資源是中國石化天然氣發展的重點之一。為保障國家能源安全，天然氣分公司加快推進天然氣管道、LNG接收站和儲氣庫項目建設，形成了多元保障、安全高效的儲運設施系統。

LNG儲罐是LNG接收站的核心裝置，也是投資最大的單體設施。近年來，天然氣分公司聯合工程建設公司、四建公司、十建公司等參建單位，先后完成了16萬立方米、22萬立方米和27萬立方米LNG儲罐的技術研究，在天津LNG、青島LNG、龍口LNG等多個項目中進行了工程應用。今年底，7座LNG儲罐將陸續投用，進一步提升區域調峰能力和市場保供能力。

近日，天然氣分公司青島LNG接收站矗立在黃海之濱的27萬立方米LNG儲罐機械完工，標志著由中國石化自主研發的國內最大容積LNG儲罐基本建成。目前，該儲罐已進入設備調試階段,投用后，青島LNG接收站年接卸能力將達到1100萬噸、供氣能力約165億立方米，正式邁入千萬噸級LNG接收站行列，成為國內同期年接轉能力最大的LNG接收站之一，對進一步優化華北地區能源結構、增強區域調峰保供能力、改善大氣環境具有重要意義。

27萬立方米LNG儲罐外罐直徑100.6米、罐體總高55米，具有尺寸大、工序多、難度高等特點。LNG儲罐建設向超大型容積推進，需要更大更長的儲罐構件，對建造技術提出了更高要求，要在設計、施工等方面開展大量基礎性研究工作和技術實踐優化改進。彼時，國內LNG行業尚無此類建設經驗。青島LNG接收站聯合項目團隊經過多次研究實踐，自主研發了27萬立方米全容式LNG儲罐成套技術，攻克了多項核心設備國產化應用難題，為國內超大型LNG儲罐建設提供了“石化方案”。

設計——強化設計攻關，淺灘地形承載萬噸“巨罐”

精品工程，設計先行。早在2019年，工程建設公司（SEI）便展開了對27萬立方米LNG儲罐的關鍵技術攻關。經過數年的細致研究和對比，設計團隊實現了超大型LNG儲罐罐體設計、抗震設計、大厚度低溫鋼板焊接、保冷結構優化等核心技術的全面突破。

相較傳統的“瘦高型”設計，青島LNG接收站27萬立方米儲罐采取了“矮胖型”設計方案，罐底板面積相當于一個標準足球場，不僅可以提升LNG船舶接卸速度、縮短施工周期，而且具有更好的抗震性和穩定性。同時，為確保儲罐的基礎和下層土壤不因LNG的低溫特性產生變形，罐底設置了基礎伴熱帶，采用“落地罐”形式，讓儲罐穩穩坐在地面上，用“坐得穩”代替了“站得高”。

“項目現場的原址遍布養殖區、淺灘，地質砂巖基巖交錯，要將重量超萬噸的儲罐立住，就好比把高壓鍋放在豆腐上煮飯。”SEI項目經理趙廣明介紹。為了解決土地承載力無法滿足設計要求的難題，他們?cè)谕夤藁A(chǔ)設計方面充分論證了多種LNG儲罐基礎設計類型，最終確定采用強度高、抗凍性強的毛石混凝土換填表層地質，并結合承載能力強的筏板淺基礎作為外罐基礎選型，實現安全經濟且工期最短。

27萬立方米LNG儲罐擁有世界上跨度最大的低溫儲罐鋼穹頂，升至罐頂后，需要澆筑4500立方米混凝土，總重量超萬噸。儲罐扛起這頂重達萬噸“鋼斗笠”的關鍵，在于如何精確分析計算鋼穹頂?shù)恼w穩定性。SEI通過建立復雜的有限元分析模型，投入大量精力研究理論規范、進行二次開發，集中解決了非線型結構、異型網格尺寸等難題，形成了具有自主知識產權的超大跨度鋼穹頂穩定分析技術，從根本上攻克了鋼穹頂穩定安全的技術難關，為儲罐的本質安全奠定了堅實基礎。

建設——優化施工工藝，打造超大型儲罐建設“助推器”

施工人員對LNG儲罐配套管線進行焊接作業。李 威 攝

為進一步提高作業效率、確保儲罐在今年供暖季前投入使用，項目團隊加強技術攻關，設計制造新的工藝設備，預計于8月完成項目建設任務，較總體統籌控制計劃提前4個多月，創下國內27萬立方米LNG儲罐建設速度最快紀錄。

“儲罐鋼穹頂就像一個大鍋蓋，在氣壓的作用下緩緩升起，升頂后與提前預制好的承壓環焊接在一起?！笔ü卷?xiàng)目經理張躍第介紹。穹頂“氣頂升”作業是儲罐建造難度最大、工藝最復雜、風險最高的一道工序。為確保頂升作業順利完成，項目團隊利用動力、平衡、密封、測量與監測四大系統，采用“無線測量+數字化風機調節系統”的智能化手段，精準控制穹頂頂升時的氣壓、精度、速度等關鍵參數，全面保障氣壓頂升作業時的安全穩定。

“儲罐鋼穹頂僅用107分鐘就順利升頂，整個過程中，最大偏差控制在60毫米以內，大大小于200毫米的最大允許值。這一關鍵節點比計劃提前了13天，標志著儲罐穹頂施工進入一個新的水平?！睆堒S第說。

同時，為優化材料使用配置、提升人機協同施工效率，十建公司通過改進底板分區、優化穹頂分片、應用裝配式鋁吊頂?shù)葎?chuàng)新方式，在保證安全質量受控的前提下，從技術源頭想方設法縮短建設工期。建設團隊還采用模塊化施工模式，在多個區域預制構件，分8部分完成了重達220噸的鋼結構吊裝作業，大幅減少了特殊作業頻次，使現場作業風險得到了有效控制。

管理——應用信息技術，為施工管理注入智慧動力

圍繞實時、安全、人員、增效四大主題，青島LNG接收站以智能應用為主線，首創智慧化工地安全管控體系，將先進信息技術與項目建設結合起來，為施工全過程管理注入智慧力量。

一走進27萬立方米LNG儲罐項目現場，入場人員信息就會同步出現在施工現場大屏、項目部智能運營平臺及管理人員手機上。通過“閘機+人臉識別測溫”一體化無感考勤，管理人員能隨時掌握現場人員和車輛總數、分布，以及工作情況，實時監督施工進度。

針對施工現場不安全行為發現不及時、定位難等問題，項目團隊在現場人員安全帽里安裝了集成定位芯片，實現了作業位置實時監控、歷史軌跡回放、電子圍欄超界預警，可精準了解施工現場人員分布，及時糾正違規違章作業。

在安全風險較高的區域，青島LNG接收站將AI（人工智能）識別算法集成至視頻監控系統，形成了“AI視頻智慧眼”系統。該系統可對施工現場監控畫面進行實時分析，當檢測到現場人員存在不安全行為時，會將現場視頻截圖留存并語音播報預警。同時，安全管理人員可通過智能檢測AI終端、電腦、手機調取預警數據，第一時間發現違章行為并進行整治，推動項目建設實現本質安全。

“正是這些智能技術的應用，使各專業人員可以對建設過程進行全方位、無感知監督，推動施工作業風險管理從事后管理向事前、事中管理轉變，有助于進一步實現管住現場、管住承包商、管住‘三違’的目標，有力提升項目管理水平?！碧烊粴夥止厩鄭uLNG接收站工程物裝部經理劉慶勝說。

同時，青島LNG接收站還開發投用了環境監測與自然災害防治系統，可對施工區域可燃?xì)怏w、溫度、粉塵、天氣情況進行全天候監測，既能及時發現和預警環境污染問題，又能更好地保證施工的安全性和合規性。

應用——敢于先行先試，推進儲罐建造關鍵設備國產化

作為中國石化首座LNG接收站，在2014年建站初期，青島LNG接收站缺少設備檢維修經驗和國產化設備供應商，關鍵設備需要依靠進口，價格昂貴，且售后維修服務時間長、費用高。在9年發展過程中，該站立足系統內科技創新平臺，瞄準LNG產業鏈條關鍵點，組織研究攻關，實現了多項自主創新技術的成功實踐，不僅關鍵設備、材料、閥門均實現了國產化應用，而且順利攻克了20余項關鍵物資備件生產制造核心技術。

在27萬立方米儲罐建設期間，青島LNG接收站項目團隊深入推進標準化采購和裝備國產化，歷時半年研制出國內首臺LNG挺桿起重機，順利解決了減速箱、電機等關鍵零部件國產化問題。同時，針對國產化立項和開題，項目團隊充分研討交流，優化設備外協件質量監造管理，使國產化采購成本大幅降低，較進口產品節約30%以上，在關鍵技術和經濟指標上充分體現了國產化的優勢，高效推動了中國石化LNG接收站設備及備品配件的國產化進程。

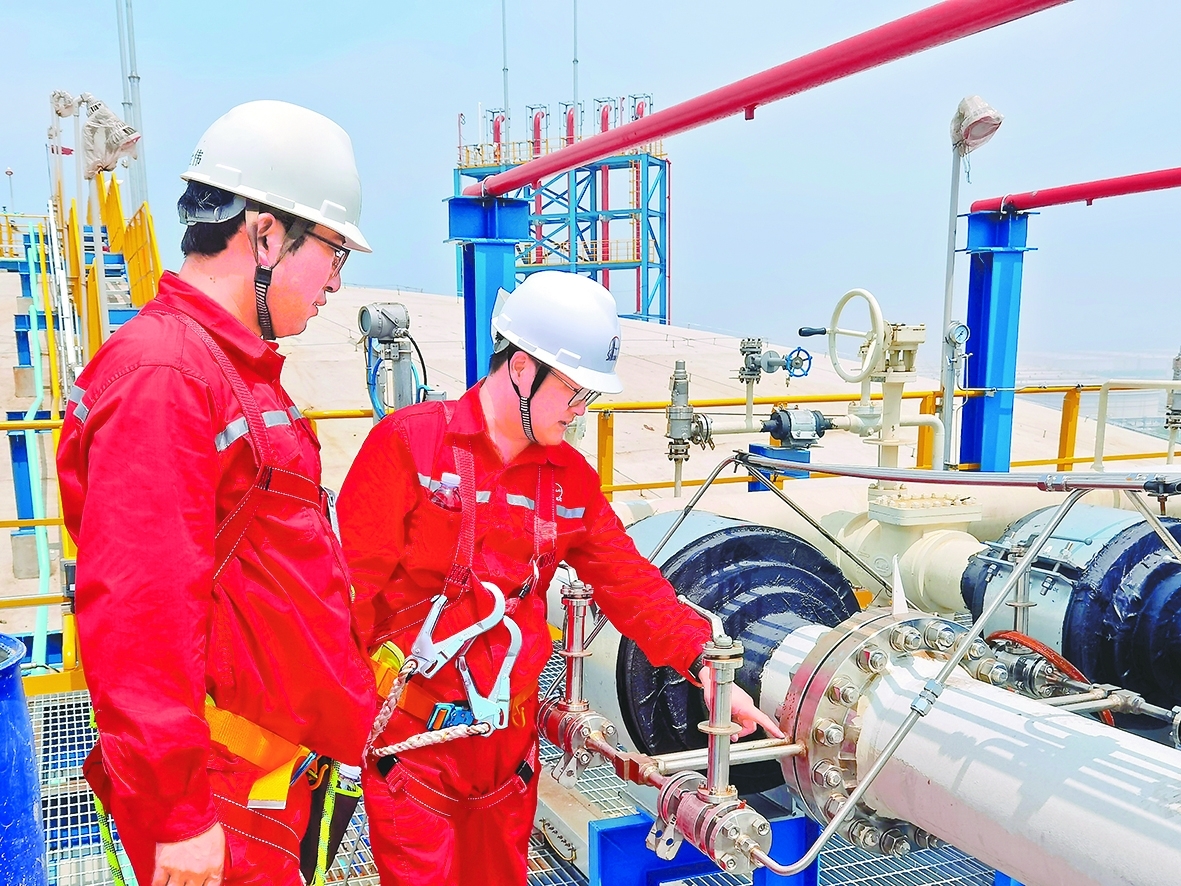

罐頂安全閥是LNG儲罐上重要的安全附件，主要根據壓力系統的工作壓力自動啟閉，以保護系統安全運行。當前，國內LNG儲罐罐頂安全閥仍主要從國外廠家進口，存在價格高昂、供貨周期長、維護不便等問題。為此，青島LNG接收站項目團隊積極開展40寸大口徑罐頂安全閥國產化工作，已完成了導閥動態響應技術、低溫閥盤密封技術、主閥膜片成型技術等攻關工作，成功進行了測試實驗，并實現了現場安裝。

目前，青島LNG接收站正依托27萬立方米LNG儲罐建設項目，穩步推進設備國產化進程，先后攻克了大口徑低溫閥門、罐內泵、挺桿起重機等核心設備的國產化應用，大幅降低了采購成本，將儲罐國產化水平提升至95%以上。（王卓然 申永亮 劉慶勝 趙廣明 張躍第）

項目介紹

青島LNG接收站位于青島市董家口經濟區，是中國石化首座LNG接收站，也是山東省目前唯一投入運營的LNG接收終端，一、二期項目分別于2014年11月和2021年8月建成投產，當前年接轉能力為700萬噸，累計氣化外輸天然氣超430億立方米，是我國華北地區主要?dú)庠吹刂弧?/p>

為進一步助力完善國家天然氣產供儲銷體系建設，保障民生用氣、優化能源結構，該站于2020年12月啟動三期工程，在一期、二期項目基礎上，對碼頭泊位和接收站進行擴建，新增一座靠泊26.6萬立方米LNG船舶的專用泊位、一座27萬立方米LNG儲罐及配套附屬設施。

27萬立方米LNG儲罐是當前國內容積最大、國產化程度最高的LNG儲罐，于2021年8月開工建設，目前已進入設備調試階段。建成投用后，青島LNG接收站年接卸能力將達到1100萬噸、供氣能力將提升至165億立方米，正式邁入千萬噸級LNG接收站行列，成為國內同期規模最大的LNG接收站之一。

新聞會客廳

■為什么要建設大型LNG儲罐？

青島液化公司工程物裝部副主任師  于金偉：隨著LNG儲罐設計規范不斷更新、材料技術和施工技術不斷發展、建造技術不斷突破，大型LNG儲罐是未來重要的發展趨勢。近幾年的應用實踐也表明，大型LNG儲罐的單位罐容成本呈現下降趨勢，規模效應明顯。同時，罐容的增加也可更高效地提高土地利用率（單位罐容占地面積減少），以及更大程度降低儲罐蒸發率。此外，LNG運輸船容積的增大、數量的增加及LNG接收站數量的增加，均需要與之配套的更大容積的LNG儲罐。

目前，國內最大容積27萬立方米LNG全容式儲罐已在天然氣分公司青島LNG接收站建成。后續，該儲罐重點設備設施將逐漸全部實現國產化，無論是低溫鋼筋、低溫鋼板、預應力鋼絞線等重要材料，還是低溫閥門、罐頂起重機、罐內泵等重要設備，國內均可完成自主設計、自主生產，儲罐建設成本將會進一步降低。同時，隨著標準化設計、模塊化施工、智能化應用越來越成熟，未來大型LNG儲罐建設的工期也將大幅縮短。

■中國石化在LNG儲罐建設方面形成了哪些技術成果？

工程建設公司項目經理  趙廣明：工程建設公司自2010年開始投入大型低溫儲罐的設計建造研發，歷經13年的不懈努力，共建造了10萬~27萬立方米大型低溫罐36臺、10萬立方米以下低溫罐13臺。其中，位于青島LNG接收站的27萬立方米LNG儲罐是目前世界上容積最大的預應力混凝土全容罐。

27萬立方米LNG儲罐的建造沒有先例可參照，相比常規的16萬立方米儲罐，其地震力增大約一倍，從外罐到內罐都不是已有罐型的簡單放大，科學合理的抗震體系設計是重點和難點。SEI在外罐底板、外罐壁、穹頂均采用變截面設計，開發了全新的6扶壁柱多線束預應力體系及輕量化裝配式鋁合金吊頂，對罐保冷體系進行了優化設計；采用SEI專有的LNG儲罐內罐抗震設計技術分析計算軟件，最大限度減少了液面地震凈空高度，減小了內罐壁和內罐底鋼板厚度。正是這一系列創新設計，保證了27萬立方米LNG罐的本質安全性、建造和運行綜合成本的經濟合理性。

十建公司項目部總工程師  孫軍：在國內首臺27萬立方米LNG儲罐施工過程中，我們以“實干、專注、開拓、奉獻”的精神，主編LNG行業施工規范兩項、參編1項，獲得省部級工法4項，申請LNG儲罐實用新型發明專利22項。此外，LNG儲罐用國產9%Ni鋼研制及工程技術應用獲集團公司科技進步二等獎，全容式LNG儲罐干燥置換工程施工新技術獲集團公司優秀論文二等獎。我們始終堅持樣板引路，加大技術創新力度，優化施工組織，通過改進底板施工分區、熱角保護模塊化施工等11項施工組織優化，以及LNG儲罐外罐壁冬季施工、鋼穹頂分片優化、穹頂氣頂升無線測量等12項施工技術創新，從技術源頭優化建設工期，推動項目早投產、早收益。
