石油工程建設公司：持續迭代升級 提升“六化”能力

□楊森 王明月

近日，通過“六化”建設，由石油工程建設公司BEPC總承包的順北二區天然氣處理廠10千伏預制艙變電站一次性受電成功，項目公用系統全面進入調試階段，整體實現安全高效運行。

近年來，石油工程建設公司錨定打造技術先導型公司目標，堅持管理創新和技術創新雙輪驅動，以“六化”（標準化設計、工廠化預制、模塊化建設、標準化工地、信息化管理、數字化交付）建設為載體，建立“大兵團”作戰高效組織模式，建成東營原油庫遷建工程、中原儲氣庫群、順北產能建設等多個大型重點項目。

目前，該公司正逐步實現“六化”工作常態化，穩定迭代升級標準化設計文件，持續提升“六化”能力，2025年有望達到“國際一流、國內領先”水平。

筑牢“六化”建設基礎

2月17日，石油工程建設公司組織編制的《國內上游地面工程‘六化’管理辦法》《一體化集成裝置研發及應用管理細則》等13項管理體系文件和56項標準文件順利完成，為集團公司建立技術和管理體系奠定了基礎。

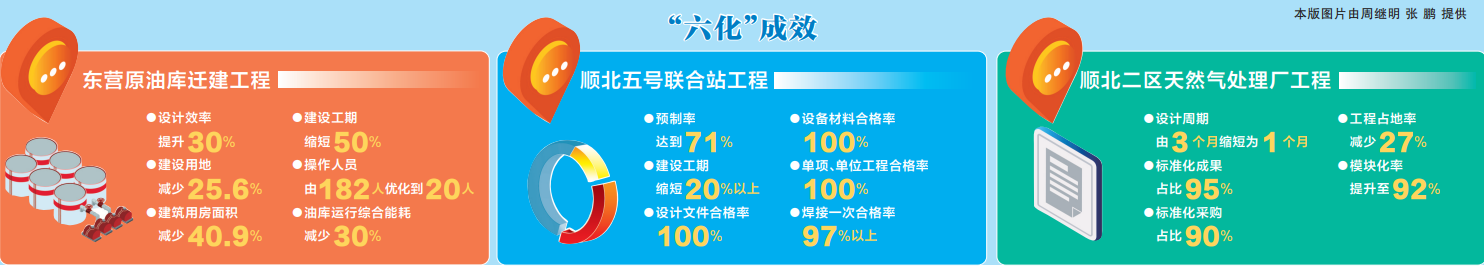

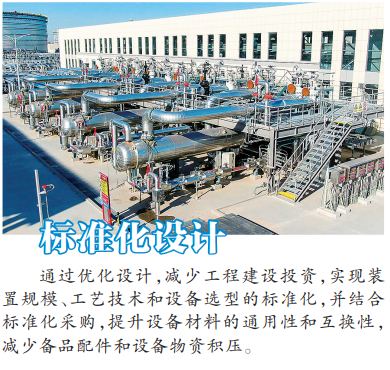

標準化設計是“六化”的首項內容，該公司著力做好頂層設計，建立綜合完善的管理體系。針對油氣田、儲氣庫、長輸管道、新能源等工程項目，該公司按照“設計體系、建設標準、工藝流程、平面布局、設計圖集、采購標準”六統一的原則，穩步推進標準化設計定型工作。截至目前，該公司在油田、頁巖氣田、常規氣田、天然氣儲運設施等方面累計完成了上百項工藝、300余個模塊的標準化定型，編制完成了各類標準化定型文件1800余個，在同規模管道工程標準化設計中實現覆蓋率100%。以東營原油庫遷建工程為例，通過標準化設計，設計平面更加集約、模塊更加集成，不僅設計效率提升30%，而且項目整體建設用地減少25.6%、建筑用房面積減少40.9%。

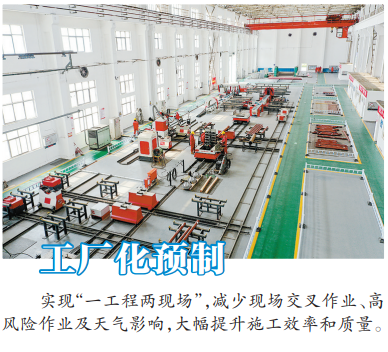

同時，為更好地支撐重點工程預制工作，該公司對所屬勝利油建（東營）、中原油建（濮陽）預制廠進行升級改造，引入預制生產線和先進管理軟件，形成了“固定預制廠+移動作業線”的預制模式，年生產能力增加了8萬寸徑，為項目高效建設提供了強勁助力?！巴ㄟ^工廠化預制、模塊化建設，我們有效降低了勞動強度，綜合施工效率提高了20%以上?！奔瘓F(tuán)公司高級專家王召民說。

“六化”建出標桿工程

原油年處理量100萬噸、天然氣年處理量3.8億立方米的順北五號聯合站，是中國石化建設理念最新、設計最先進、工藝最完善的聯合站，也是系統內首座全數字化聯合站。

在建設過程中，石油工程建設公司采用數字化集成設計軟件，完成了10項標準化工藝流程定型、21個典型模塊的376項定型設計文件和15個大類標準化采購文件，形成了一套原油百萬噸級、天然氣10億立方米級系列的標準化設計體系。根據設計方案，該公司通過預制廠順利完成了模塊和組件的加工制造，項目預制率達到71%，整體工期縮短了20%以上。

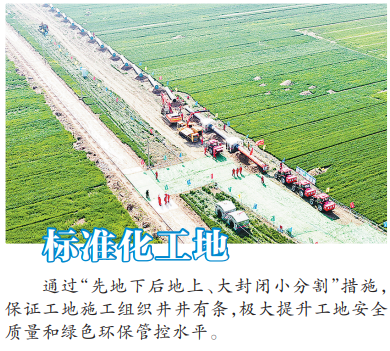

在施工現場，石油工程建設公司大力推進標準化工地建設，按照“大封閉、小分割”的原則，科學布置人流、物流、作業流，確保施工流程設置合理。該公司超前謀劃，合理優化施工順序，按照“永臨結合”的原則，優先組織地管、道路硬化，為無土化作業奠定了基礎；合理設置員工驛站、場地廁所、醫務室等生活保障設施，為員工安全生產、健康工作做好基礎保障。

隨著現場工地標準化水平不斷提升及模塊化建設占比逐漸提高，該項目整體質量、進度實現全面進步，僅用10個月就建成投產，并創造了整體設計文件合格率100%、設備材料合格率100%，單項、單位工程合格率100%，焊接一次合格率97%以上的優異成績。

為工程建設運營裝上“智慧大腦”

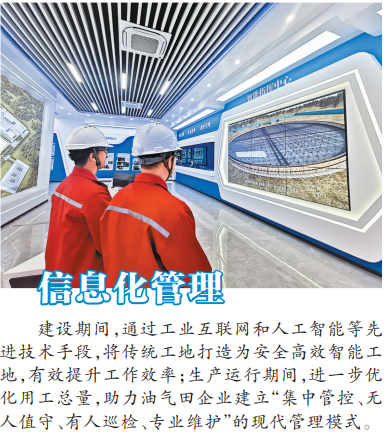

信息化管理和數字化交付作為“六化”的關鍵環節，不僅在建設期間為項目生產運行裝上了“智慧大腦”，而且為業主單位的后期運營提供了極大便利。

石油工程建設公司十分注重信息化建設，在引進國際領先水平的數字化集成系統（SIES）的同時，不斷加大自主研發力度，目前已開發了擁有線路施工圖數字化集成設計系統等自主知識產權的軟件60余套，其中智能工地管理平臺、數字化交付平臺等智能系統，還在東營原油庫遷建工程、齊魯石化—勝利油田二氧化碳輸送管道等大型重點項目中成功應用。

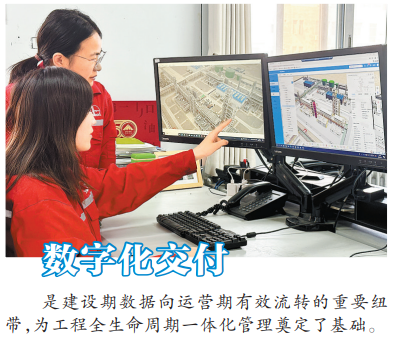

“我們自主集成開發的數字化交付平臺是基于采集標準，以工程對象為核心、以三維模型為基礎，可通過數據、模型、文檔的關聯管理，實現工程設計、采辦、施工數據的全面交付?！笔凸こ淘O(shè)計公司智能化研究中心智能管道室副主任車榮杰介紹。

在東營原油庫遷建工程中，該公司首次完成了儲罐全三維數字化設計，建立了標準化圖形庫和數據庫，實現了儲罐所有零部件的數字化建模，可隨時提供每個零件的設計參數、基本屬性等數字化交付內容，以及型號、材質、供貨商、出廠日期等物料管理信息。“更重要的是，這個平臺還能提供多種以虛擬現實為手段的數字化衍生服務。如針對施工階段需求，可提供包括工廠預制、現場焊接等施工過程推演；針對運維階段需求，可提供日常巡檢和儲罐內部結構、儲罐工作原理、設備拆裝維護等員工培訓內容?！避嚇s杰說。

同時，石油工程建設公司加快推進數字孿生建設，掌握了站場穩態工藝仿真模擬、管道動態工藝仿真模擬及數字孿生平臺研發等技術，形成了數字孿生技術架構及體系。在齊魯石化-勝利油田二氧化碳輸送管道建設中，該公司開發的數字孿生平臺和動態仿真計算引擎，通過站線一體化動態工藝仿真，實現了提前15~30分鐘預判工況，并首次完成了超臨界壓力二氧化碳輸送管道投產、停輸、全情景泄放等典型工況模擬，有效指導了工程投運和操作演練。

石油工程設計公司：工程越建越好 “六化”越練越精

□尹倩

“堅定不移推‘六化’，實現效益最大化”，已成為石油工程建設公司所屬石油工程設計公司員工的共識。近年來，該公司作為拿總單位，以頂層設計筑牢“六化”根基、以標準化設計推進源頭提升、以信息化管理促進數智賦能，支撐“六化”示范工程高效實施，引領“六化”關鍵技術及裝備全面升級，不斷打造工程項目建設新優勢新動能。

抓好設計這個“龍頭”

“在順北區塊，標準化設計成效得到了充分體現。我們把在順北五號聯合站建設中形成的成熟、標準化先進工藝，同等規模的天然氣脫硫、脫水模塊，以及定型的標準圖集和采購標準，都運用到了順北二區天然氣處理廠項目中。設計周期由3個月縮短為1個月，標準化成果占比95%、標準化采購占比90%?！笔凸こ探ㄔO(shè)公司順北二區天然氣處理廠工程BEPC聯合體項目經理王志強介紹。

標準化設計作為“六化”首要一環，對工程的功能、品質、經濟性起著決定性作用。石油工程建設公司抓好設計這個“龍頭”，按照“六統一”原則，在順北二區天然氣處理廠項目實現了典型平面流程、典型模塊、標準圖集和采購標準的定型，以及設計體系、建設標準和工藝技術的全面統一，著力打造中國石化上游場站“六化”新標桿。

工程越建越好，手藝越練越精。石油工程設計公司經過東營原油庫、順北五號聯合站等眾多大型重點工程建設的磨礪，不斷追求標準化設計的價值提升。在順北二區天然氣處理廠項目中，標準化設計實現新的突破——工程占地率減少27%、模塊化率提升至92%，在國內首次形成了凝析氣田直接選擇性氧化硫黃回收工藝新技術標準化設計模板。

練好“搭積木”絕活兒

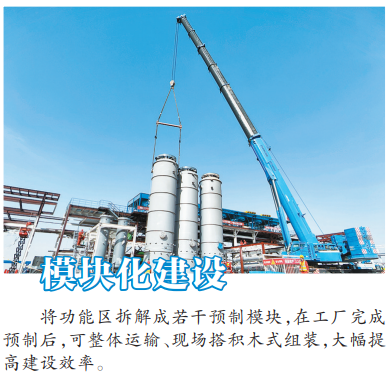

所謂模塊化，是將工程裝置拆分成一個個構件，在工廠內預制成模塊，再運輸?shù)焦こ探ㄔO(shè)現場，像“搭積木”一樣進行組裝。這種創新的建造模式把大部分原本需要在現場完成的工作轉移到工廠內，不僅最大限度降低了天氣、環境、地理位置等對工程建設的影響，而且有效提升了施工效率和質量，縮短了建設周期。

“想要在項目現場‘搭好積木’，既要能做出高質量的‘積木’，又要練好‘搭’的本領和絕活兒?！笔凸こ淘O(shè)計公司油氣工藝設計所副所長張文鐘說。

在馬井1井BEPC工程建設現場，作為公司高硫容絡合鐵雙塔脫硫?qū)Ｓ屑夹g(shù)負責人，張文鐘和同事用5個月時間，實現了工藝和藥劑國產化的突破，設計、制造出了一個個成套裝備和模塊，高效完成了站場的安裝搭建，使馬井1井成為川西海相氣田群建設中首個投產運行的項目。

“搭積木”的樂趣在于搭建的過程，更在于對高質量、高產出、高效益的不斷追求。張文鐘印象最深刻的是，他們把鴨深1井工程中完成試采任務的54座絡合鐵脫硫橇塊，整體搬遷到河壩氣田河飛203中心站EPC項目現場，成功產出高品質天然氣。“模塊化”可重復搭建的特性，使工藝模塊復用率達到85%，節省不菲投資。

“模塊化建設的理念，讓我們找到了開發中低含硫小斷塊氣田和邊遠井的有效方法，也讓集團公司專有技術有了更大的用武之地?！睆埼溺娬f。近年來，該公司先后在西南和華北地區建設了6座雙塔絡合鐵脫硫站，每立方米藥劑溶液的脫硫能力提高4倍，項目綜合運行成本降低38%。

“數字孿生體”管“建”還管“運”

地面工程的數字孿生體，就是在虛擬世界中給這個工程生成一個一模一樣的“雙胞胎”副本。“例如東營原油庫遷建BEPC工程，我們利用它的虛擬‘雙胞胎’，為工程建設安裝了‘智慧腦’‘千里眼’‘順風耳’，可精準掌握設計施工融合效果、實時把控工程進度情況、自動識別QHSE風險、智能優化配置各類建設資源。在孿生體中，各種細節數據一覽無余，讓工程建設更加安全、高效、便捷、智能?！笔凸こ淘O(shè)計公司智能油氣田室主任李其銳介紹。

要打造精品工程，不僅管“建”，還要管“運”。在實行工程項目全生命周期管理的過程中，數字孿生體發揮了巨大作用。新東營原油庫投入運行后，數字孿生體繼續扮演著“運行大總管”的角色，通過構建運營期的內操駕駛艙，實現了虛擬巡檢、模擬操作、報警告知、一鍵操作等多種油庫管理職能?！靶掠蛶斓慕ㄔO(shè)工期縮短了50%，建成后，油庫操作人員由原來的182人優化到20人，油庫運行綜合能耗減少了30%。這些都是虛擬的數字孿生體帶來的真實應用效果?！崩钇滗J說。

最近，李其銳又帶領團隊接下了新挑戰，要充分開發數字孿生體“能掐會算”的業務特長。在齊魯石化—勝利油田二氧化碳輸送管道工程BEPC項目中，他們將機理模型植入孿生體，以實現各個生產場景下虛擬工況的仿真模擬，結合現場實時運行數據，可精準預演各種環境條件下的管道運行情況。這相當于給管道數字孿生體裝上了“大腦”，不僅可以在管道投產全過程中提供幫助，未來還將輔助運維人員高效處理異常情況，提高管道智能運維能力，實現企業在數智運維領域新的突破。

新聞會客廳

持續創新探索保持“六化”先進性

嘉賓：石油工程建設公司技術質量部負責人 劉建武

問：地面工程建設為什么要推行“六化”？

答：對油氣田企業來說，通過“六化”可提高工程質量、縮短建設工期、確保工程安全，實現工程快速建產和產能快速釋放，同時做到全生命周期成本最低，真正實現降本增效。對石油工程建設公司來說，通過“六化”可實現從傳統的現場施工模式向工廠化預制“制造+安裝”模式發展，從勞動密集型施工模式向機械化、信息化、智能化模式發展，有助于打造技術先導型企業。

問：“六化”未來的發展方向是什么？

答：近年來，石油工程建設公司扎實推進“六化”，逐步建立并推廣“預制+安裝”的工程建設模式，全面提升了項目管控水平，為用戶創造了實實在在的價值，也成為公司高質量發展的重要載體。

下一步，要樹立全生命周期管理和標準化管理理念，不斷加強數字化、智能化創新應用，加大先進設計軟件、施工裝備的購置和研發力度，強化“四新”技術探索攻關，做好安全綠色低碳技術的研發應用，以及工法創新等方面的實踐應用，持續保持“六化”的先進性。具體要做好四方面工作。

一是從工程設計、施工、運維等全生命周期管理方面，持續開展回顧性評價，系統總結經驗教訓，學習借鑒先進技術和管理經驗，助力公司建立領先的工程標準體系。

二是圍繞東部老油區提質增效、“三北一川”新建產能高效開發等方面，迭代升級標準化設計定型成果，研發先進施工機械和裝備，不斷提升工程建設能力。

三是聚焦“預制+安裝”工程建設模式轉型，持續優化一體化裝置、模塊橇塊及新能源、公用工程等產品系列，提升產品質量和先進性，全力推進工程屬性產品產業化。

四是全面推廣焊接智能管理系統、二維碼移動管理系統等數智化產品，推進多項目智能工地建設，提升項目管控能力。

“六化”內涵
