CCUS（二氧化碳捕集、利用與封存）是目前實現化石能源零碳利用的唯一途徑，是碳中和必不可少的技術選擇。經過多年努力，中國石化打造了化學法捕集、驅油-封存及檢測、咸水層封存的試驗測試平臺，研發形成了二氧化碳捕集、管輸、驅油、咸水封存等全產業鏈技術，建立了包括捕集、輸送、地質利用與封存、化學轉化、碳足跡研究等多專業的一體化研究團隊。目前，我國首個百萬噸級CCUS全流程項目——齊魯石化—勝利油田CCUS項目已全面建成投產，標志著我國CCUS技術和工程示范進入了一個新的階段。在中國石化近日舉辦的科技創新未來發展論壇上，中國工程院院士李陽總結了中國石化CCUS技術進展，展望了我國CCUS技術與產業未來發展趨勢。本版整理刊發，敬請關注。

本版文字由本報記者 程 強 整理

捕集

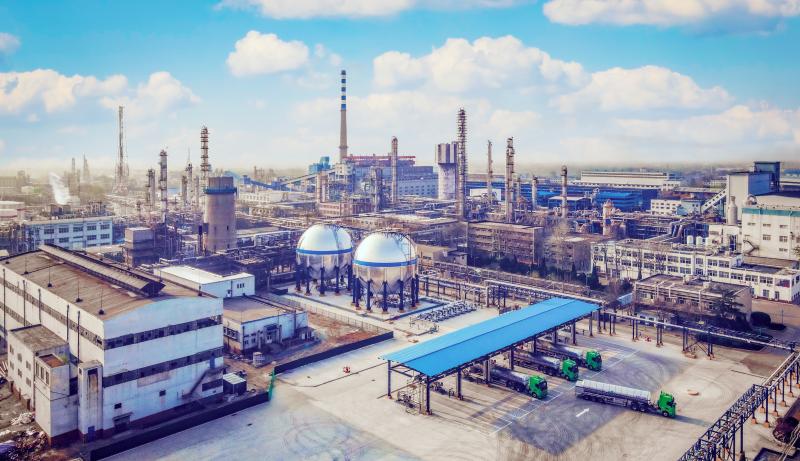

國內首套100萬噸/年二氧化碳回收利用項目全景。 曹業琦 攝

二氧化碳的捕集，有物理吸收法、化學吸收法、深冷分離法、膜分離法、吸附法等方法，中國石化均開展了相關研究，并針對燃煤電廠、煉化廠和高碳天然氣三種主要排放源，形成了以醇胺吸收法為主的捕集技術，分別建成了捕集示范項目。

其中，燃煤電廠是我國主要的碳排放源，其特點是二氧化碳濃度低，約為14%，捕集難度大。中國石化開發了Ma-2復合吸收劑，以MEA（乙醇胺，常用作酸性氣體，如二氧化碳的吸收劑，具有吸收速率快、價格低等特點）法為主，輔助活性胺、緩蝕劑、抗氧化劑等成分，同時研發了解吸溶液多梯級熱能利用節能工藝，有效降低再生能耗和循環水用量。

利用中國石化燃煤電廠煙氣二氧化碳捕集技術，示范工程二氧化碳捕集率＞80%，二氧化碳純度≥99.5%，再生能耗為2.4吉焦/噸二氧化碳。

可以相比較的是，全球首個燃煤電廠百萬噸級二氧化碳捕集與封存工程——加拿大邊界大壩項目，再生能耗為3.0吉焦/噸二氧化碳；全球最大燃煤電廠二氧化碳捕集與驅油封存商業化工程——美國佩特拉諾瓦項目，再生能耗為2.4吉焦/噸二氧化碳。

利用

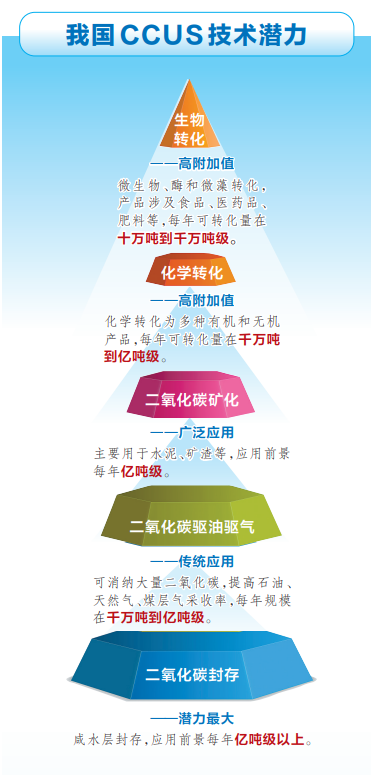

二氧化碳可以作為能源載體利用。作為能量輸送的物理載體，二氧化碳可以用來開發地?zé)豳Y源，可以作為熱力循環發動機的工質。作為化學利用載體，二氧化碳可用于燃料電池。

二氧化碳可以耦合轉化利用，還可以多聯產碳利用物質轉化，構建低碳和零碳產業鏈。

中國石化南化院完成二氧化碳加氫合成甲醇的中試裝置，實現甲醇單程收率＞35%。與煤化工耦合后，能效提高10.5%，二氧化碳排放減少85%，甲醇產量增加124%。

中國石化二氧化碳驅油利用主要針對兩種類型油藏：低滲透油藏和高含水油藏，都進行了大量的現場試驗，并且都見到了好的效果。

近年來，新探明儲量中，低滲透儲量占到2/3以上，而低滲透油藏注水開發存在“水注不進、油采不出”難題。利用二氧化碳驅油，一方面，二氧化碳分子直徑小于水分子，提高了注入能力；另一方面，通過高壓注入，可以使二氧化碳與地下原油形成混相，擴大了波及體積，可提高采收率10~20個百分點。

華東油氣在草舍低滲透油藏實施連續注氣混相驅，從2005年7月開始，累計注入液體二氧化碳近18萬噸，累計增油近8萬噸，換油率2.25，已提高采收率10.2個百分點，預計最終提高采收率15.2個百分點。

我國東部油區經過幾十年開采，普遍進入高含水階段。室內試驗發現，二氧化碳在超臨界狀態下具有親水性，能夠穿透水膜進入油中，油溶解二氧化碳后逐步膨脹，進而排驅水膜，導致水膜被突破。高含水油藏二氧化碳驅技術在中原油田應用，收到提高采收率6個百分點以上的效果。

此外，二氧化碳還可以用來前置壓裂，助力我國陸相頁巖油高效開發。礦場試驗表明，濟陽頁巖油前置二氧化碳可以降低破裂壓力9兆帕。超臨界二氧化碳壓裂制造的縫比滑溜水壓裂制造的縫窄，因此更易誘發層理面剪切破壞，使人工裂縫轉向，從而增加裂縫復雜程度?，F(xiàn)場應用表明，裂縫復雜程度翻了一番多。

封存

華東石油局員工操作壓裂車向地層注入二氧化碳。 周 劍 攝

在二氧化碳地質利用和封存過程中，長期封存安全性是影響封存項目的核心問題。對此，中國石化形成了封存安全評價與監測技術。地質方面，可監測與評價斷層的發育及封閉性，儲層、蓋層的地質及巖石力學特征。工程方面，可監測與評價井筒完整性、應力變化、地面工程。整個封存可實現空中、地面、地下三個層次，氣體、液體、固體三種介質，以及事前、事中、事后三個維度的全方位監測與評價。

目前，中國石化已形成包括油藏篩選評價、數值模擬與實時跟蹤調整、化學輔助、注采工藝、防腐、產出氣回收等技術在內的二氧化碳驅油利用與封存全流程技術體系。

特別是產出氣回收方面，中國石化針對驅油過程中不同開發階段采出氣的規模和二氧化碳含量，形成了不同的產出氣回收再注入利用模式，開發了變壓吸附脫碳、低溫液化精餾、直接增壓回注等技術，研制了超臨界壓縮機等裝備，具有流程簡單、設備少、能耗低的特點，將產出的二氧化碳全部利用。

輸送

2021年7月5日，中國石化正式啟動建設我國首個百萬噸級CCUS全流程項目——齊魯石化—勝利油田CCUS項目。該項目是目前我國規模最大的CCUS全流程項目，也是石化行業零碳產業鏈構建示范項目，標志著我國CCUS技術和工程示范進入了一個新的階段。該項目目前已全面建成投產。

該項目還建成了我國首條大規模二氧化碳輸送管道，全長109公里，起自齊魯石化首站，終至高青末站，后經支線輸往各注入站。

此前，我國二氧化碳輸送管道以小規模、氣相輸送為主。該管道規模達百萬噸/年，輸送超臨界狀態二氧化碳。二氧化碳要想保持超臨界狀態，壓力須高于7.3兆帕，該管道設計壓力12兆帕，實現高壓常溫密相輸送。

中國石化研發了二氧化碳管道工藝動態仿真軟件，建立了基于壓力控制的管輸工藝孿生仿真平臺，研制了低溫增壓泵、40兆帕高壓注入泵等首臺（套）設備，實現二氧化碳從捕集端到注入井口“泵到泵”連續注入，極大提高了二氧化碳輸送和注入效率及壓能的利用，補齊了我國CCUS全鏈條規?；l(fā)展的技術短板。

該示范工程動用儲量2500多萬噸，預計15年累計注氣超千萬噸，累計增油近300萬噸，提高采收率11.6個百分點。

技術

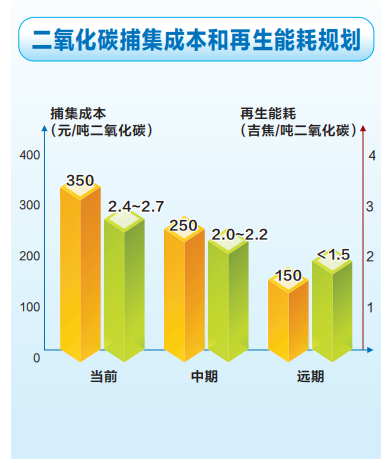

在CCUS全流程中，捕集成本占總成本的65%~70%，而目前捕集能耗高、成本高，因此要研發形成低能耗、低成本的捕集技術。二氧化碳濃度小于15%的低濃度排放源，碳排放量占總量的85%，因此，重點是研發新一代吸收劑，包括復合胺、離子液體、相變吸收劑等，以及膜分離和膜吸收等捕集技術。

目前使用的技術，再生能耗在2.4~2.7吉焦/噸二氧化碳。近年來，中國石化經過研發，形成基本成熟的新技術，再生能耗可以降為2.0~2.2吉焦/噸二氧化碳，準備開展示范應用。同時，中國石化也已著手研究再生能耗低于1.5吉焦/噸二氧化碳的CCUS技術體系。

CCUS技術的研發要突出捕集-轉化一體化，加強技術的交叉融合，特別是化學轉化與生物轉化的融合，前者效率高，后者選擇性好，二者融合可實現高品質液體燃料及化學品可持續綠色制造，這也是目前國際上的發展趨勢。

產業

國外提出的是CCS，以地質封存為主導，沒有收入，投入和運行費用比較高。我國提出CCUS，強調“U”，通過利用使碳資源化，“以用減排”增加碳匯，通過利用獲取收入，降低運行費用。更關鍵的是，通過利用可以使傳統產業和新興產業耦合，重塑工藝流程，形成新的生產力。

根據國家能源和產業發展規劃，分析消費側碳排放特征，建立能源、產業及CCUS之間交互關系模型，構建CCUS固碳計算方法，評價CCUS在“雙碳”進程中的貢獻為：到2060年CCUS技術減排貢獻量10.4億噸。其中，到2025年建成多個基于現有技術的工業示范項目并具備工程化能力，到2030年實現規模驅油利用和封存，到2050年實現大規模地質封存和化學固碳利用。

我國工業產業直接碳排放占全國的39%，加上使用電和熱，碳排放占比在60%~70%。工業領域特別是難脫碳產業須加快CCUS技術利用，推動產業重塑，構建零碳/負碳產業鏈，助力“雙碳”目標實現。

我國含油氣盆地分布范圍廣，有多個油氣藏及大量咸水層，具有萬億噸級的二氧化碳封存潛力，兼具良好的“源-匯”匹配性。通過“源-匯”優化，建設“驅油封存中心”，形成二氧化碳捕集、輸送、利用、封存產業集群，可推動CCUS規?；?、產業化、集群化、經濟化發展。

二氧化碳地質封存可利用的地下空間類型多樣，因此要進行地下空間的優化，開展安全性及降低成本的研究，攻關關鍵技術，推動產業發展。

二氧化碳捕集和利用有很多場景，應建立不同場景下的碳足跡評價模型，進行碳排放核算與核查，加快建設碳交易體系，實現碳利用的價值化。

當前階段，應注重CCUS技術與產業發展生態建設，包括技術鏈創新、技術與產業融合、創新人才培養、完善政策法規、開展國際合作等，推動形成國家創新高地。

國內首口萬噸級二氧化碳壓吞井沙垛1斜井。沈志軍 攝
