日前，煉化工程集團十建公司和南京理工大學共同研發的國內首臺九軸全位置智能焊接機器人在揚子石化煉油結構調整項目中投入使用。這是中國石化工程建設史上首次應用智能焊接機器人，填補了國內石油化工制造安裝行業此項工藝技術的空白，實現了管道焊接技術從自動化到智能化的轉變。

如今，在近1000平方米的管道預制車間里，伴隨著規律的焊接聲，只有兩三個焊工來回走動查看，與以往數十人同時焊接、萬朵焊花綻放的場面形成了鮮明對比。這正是九軸全位置智能焊接機器人投入使用帶來的最直觀改變。

設計研發

石油化工、煤化工、油氣儲運等裝置設施的容器、管線形式復雜，規格、型號、材質種類眾多，存在深冷、高溫、高壓、有毒、可燃等各類服役工況。在制造、安裝這些裝置設施的過程中，海量的焊接工作只能依靠傳統的手工焊接完成，不僅員工勞動強度大，而且存在安全質量風險。

為落實國家智能制造2025發展戰略，2020年7月，十建公司與南京理工大學達成合作，共同研發全位置智能焊接機器人。十建公司負責焊接工藝開發，南京理工大學提供技術支持。

歷經8個階段的技術攻關、研發試驗，國內首臺九軸全位置智能焊接機器人終于研發成功，并在揚子石化煉油結構調整項目首次應用，進一步豐富了管道工廠化預制的應用場景，使傳統管道施工從“二維”向“三維”深度預制中的自動焊得以實現，是管道預制工作中自動焊應用的進一步拓展。

九軸全位置智能焊接機器人的成功研發，實現了視覺識別、逆向重構、軌跡規劃、軟件算法、數據應用等行業前沿方向的技術儲備，為后續設備封頭弧形焊縫機器人、打底焊機器人、變位機+N軸機器人技術耦合等系列研發工作奠定了堅實基礎，也為當前石化工程行業的機動焊、自動焊向智能焊邁進開拓了思路。

實際應用

機動焊設備對焊工的依賴度較高，現有的工業焊接機器人僅限于在水平位置的單層焊接，無法焊接工業裝置中的非標準管道。

九軸全位置智能焊接機器人打破了自動化焊接的慣常思維，實現了一鍵式智能焊接，在一定程度上緩解了用工緊張矛盾、降低了用工成本，并突破了目前國內工業焊接機器人“水平位置、單層焊接”的局限，實現了全位置焊接，具有更廣泛的適應性。此外，該智能焊接機器人的使用還減少了焊接煙塵和弧光對人體的損害，充分體現了本質安全和環保的理念。

據十建公司焊接主任技師劉建國介紹，目前一名焊工可操作4臺機器人同時進行焊接，工效是手工焊接的3~4倍，而且焊接質量非常穩定，焊接過程中也不需要人工操作或監控，大幅降低了員工勞動強度。

新聞會客廳

為什么要研發九軸全位置智能焊接機器人？

●十建公司副總經理 宋相華

隨著物聯網、云計算、大數據、人工智能等技術發展，工業機器人已在焊接、搬運、涂裝、加工、組裝等生產制造環節中大顯身手，應用場景日益豐富，對行業整體效率提升和產業模式變革起到了舉足輕重的作用。

從2018年開始，十建公司對國內外自動焊技術及未來發展趨勢進行了廣泛調研。我們認為，目前的自動焊方法仍然對焊工的依賴度較高，焊接過程中的工件吊運、機具調整也比較頻繁，現在的工業焊接機器人僅限在水平位置的單層焊接，適用于批量、標準化部件的加工生產，對于工業裝置中管徑和厚度不一、材質不同的非標準管道無法實現自動化焊接。要解決這些問題，只能在智能化焊接方面尋求突破。經過充分醞釀，2020年7月，十建公司與南京理工大學達成合作，共同研發全位置智能焊接機器人，邁出了管道焊接技術從自動化向智能化提升的第一步。

九軸全位置智能焊接機器人的智能化主要體現在哪些方面？

●十建公司第一安裝分公司總經理 王銀飛

九軸全位置智能焊接機器人具有超長臂展，能實現多自由度精準控制，擁有自適應軌跡規劃系統、三維點云視覺系統、軟件高精度補償、自主學習能力等功能優勢，是國內首次實現基于視覺三維逆向重構技術的智能化焊接機器人。它的智能化主要體現在具有三維掃描功能，能確定焊件坡口的位置和輪廓，軟件自主規劃機器人運行軌跡和焊槍姿態。

該智能焊接機器人可通過掃描數據逆向重構，形成坡口形狀，通過軟件進行層道數分配、參數的自動匹配和調用，實現管道的360度、多層多道焊接。在整個焊接過程中，它可將焊接數據全部數字化，并自動保存、上傳，同時，整個焊接過程可遠視，實現了焊接質量的可視化。此外，該機器人的數據庫設計具備一定的AI功能，還能自主設置焊接工藝參數。

九軸全位置智能焊接機器人的成功研發在技術上有哪些重大突破？

●南京理工大學教授 王克鴻

在研發九軸全位置智能焊接機器人的過程中，我們主要取得了4項重大技術的創新突破：一是串聯九軸機器人技術，解決了串聯機器人坐標變換算法難題；二是雙CCD（電荷耦合器件）協同傳感技術，解決了預制管道區域擺放焊縫精準感知與路徑規劃難題；三是坡口尺寸實時感知與多層多道規劃焊接技術，解決了厚壁管道自適應焊接難題；四是實現機器人全位置智能焊接工藝技術，解決了機器人360度全位置連續高質量焊接難題。

九軸全位置智能焊接機器人實際應用效果如何？

●十建公司焊接主任技師 劉建國

管道焊接僅僅實現自動化是遠遠不夠的，還要向智能化發展靠攏。在揚子石化煉油結構調整項目建設中，1臺九軸全位置智能焊接機器人已完成工藝管道焊接5398寸徑，焊接效率是傳統手工焊技術的3~4倍，為高質量推進集團公司重點項目建設提供了強有力技術保障。若九軸全位置智能焊接機器人實現大規模應用，可節約75%的用工數量。

中國石化“機器人總動員”

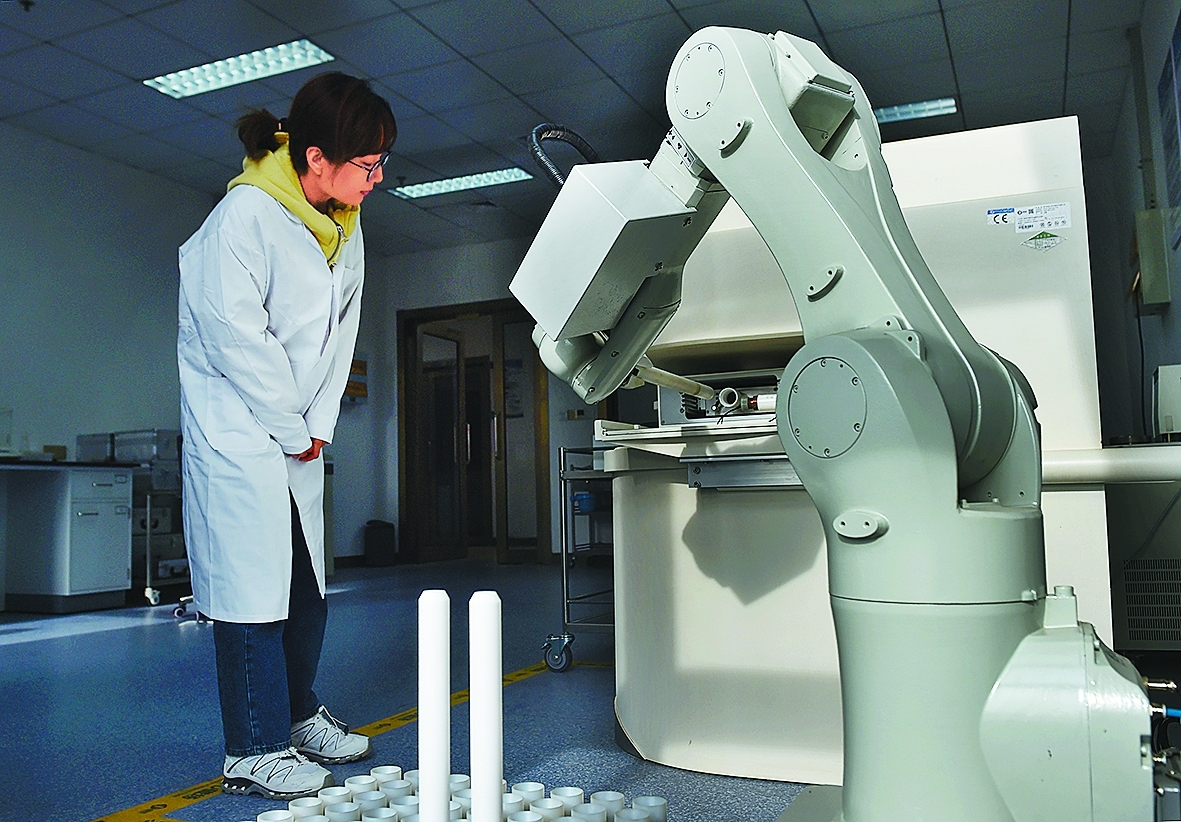

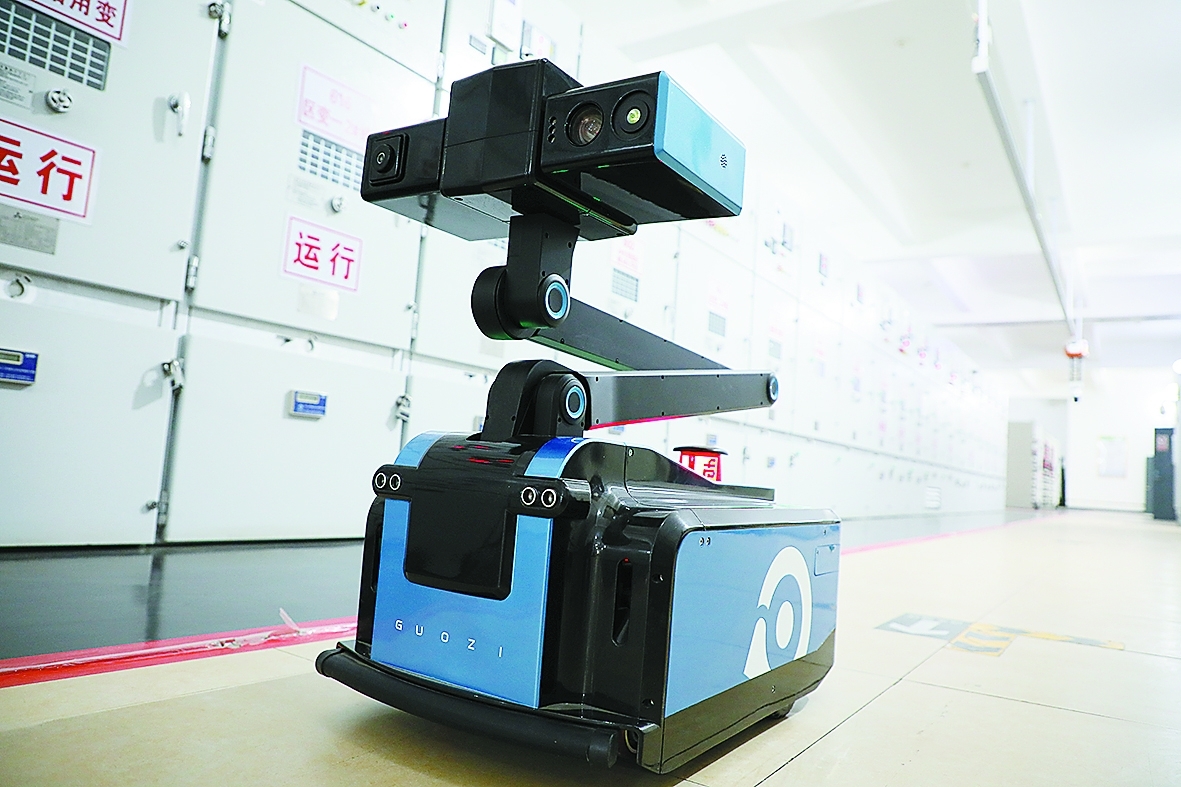

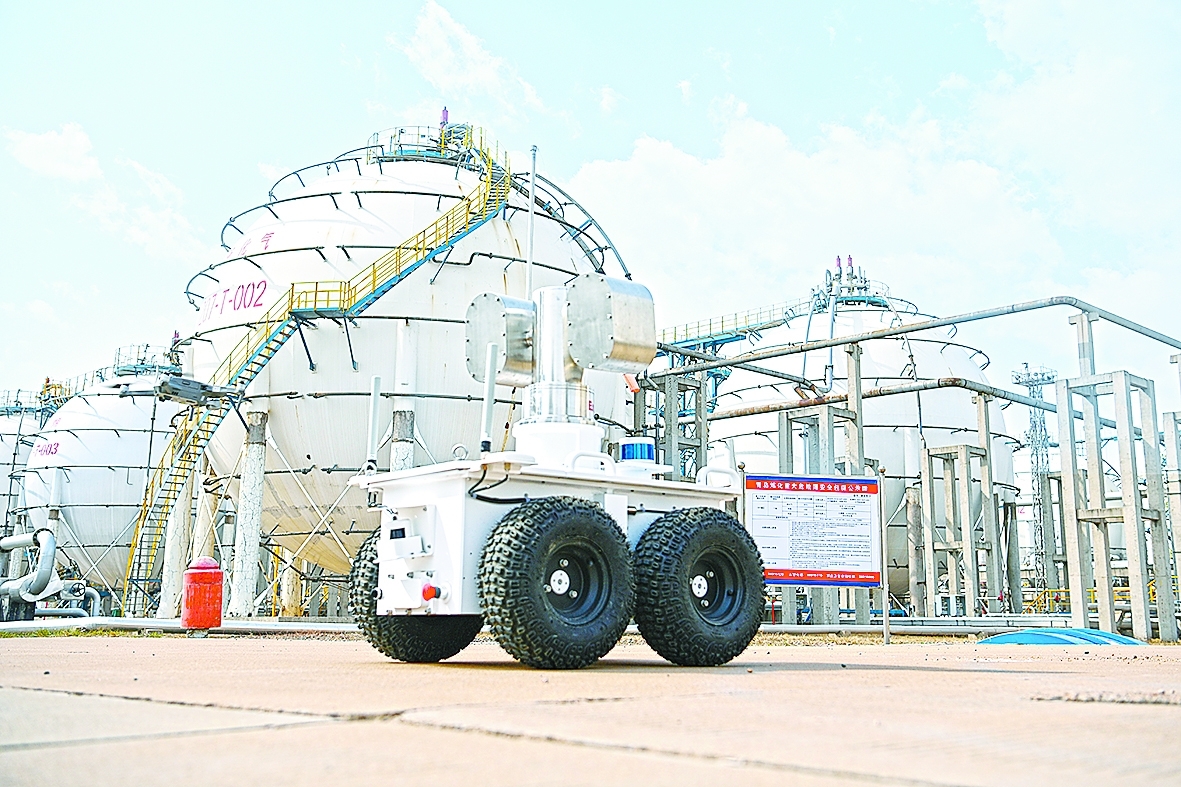

隨著科技的快速發展，許多不同類型和作用的機器人逐漸應用于石油石化行業。在中國石化，機器人“同事”也越來越多。

國內首款智能加油機器人在廣西南寧石油南站西加油站投用，由中國石化自主研發，結合了人機交互、人臉識別、北斗衛星定位、動態監控、自動識別等多項技術，擁有仿真操作、實時反饋、信息共享等八大功能，能自動識別車輛油箱的大小、位置、打開方式，實現自動定位開關油箱內外蓋，并自動插拔加油槍，給車主帶來更便利的加油體驗。

知識鏈接

使用焊接機器人的優勢

?穩定和提高了焊接質量，保證其均一性。焊接參數對焊接結果起到?jīng)Q定作用，機器人焊接可確保每條焊縫的焊接參數恒定。

?改善了勞動條件。采用機器人焊接，工人只需裝卸工件，遠離了焊接弧光、炯霧和飛濺等。對于點焊來說，工人無須搬運笨重的手工焊鉗，從高強度的體力勞動中解脫出來。

?提高勞動生產率。機器人可24小時連續生產。

?焊接周期明確，容易控制產品產量。機器人的生產節奏是固定的，因此安排生產計劃非常明確。

?縮短產品改型換代的周期，減少相應的設備投資。機器人與專機的區別就是可通過修改程序適應不同工件的生產，可實現小批量產品的焊接自動化。

十建公司焊接技術發展史

?1953~1996年

傳統手工電弧焊接技術

?1997年

半自動氣體保護焊接技術在茂名石化球罐安裝焊接中得到應用

?2014年

埋弧全自動焊接工藝在福建聯合石化新建EO/EG項目建設中應用

?2018年

全位置自動焊在恒力（大連）石化2000萬噸/年煉化一體化項目建設中得到推廣應用

?2019年

磁吸式管道全位置自動焊實芯焊絲焊接、軌道式垂直固定口全位置自動焊、鎳基合金自動焊等3項焊接新工藝，在恒力（大連）石化2000萬噸/年煉化一體化項目蠟油加氫裝置建設中研發成功

?2023年5月6日

九軸全位置智能焊接機器人研發成功，并在揚子石化煉油結構調整項目投用
