閱讀提示

我國高含硫化氫碳酸鹽巖油氣藏主要分布在四川盆地和塔里木盆地。在中國石化，以天然氣開采為主的普光氣田硫化氫含量高達15%、元壩氣田硫化氫含量平均在6%左右，而以稠油開采為主的西北塔河油田80%為高含硫區塊。這些硫化物不僅會影響油氣品質，腐蝕管線形成安全隱患，而且有可能對員工健康造成危害。想要實現油氣安全清潔利用，脫硫技術的開發和應用至關重要。面對世界級脫硫難題，中國石化相關企業堅持走自主創新之路，不斷加大環保新技術、新工藝、新設備的攻關力度，形成了一系列卓有成效的油氣凈化脫硫技術，為能源開發注入了綠色動力。

挑戰脫硫難題  邁向技術“頂流”

——西北油田石油工程技術研究院推動脫硫技術水平持續提升紀實

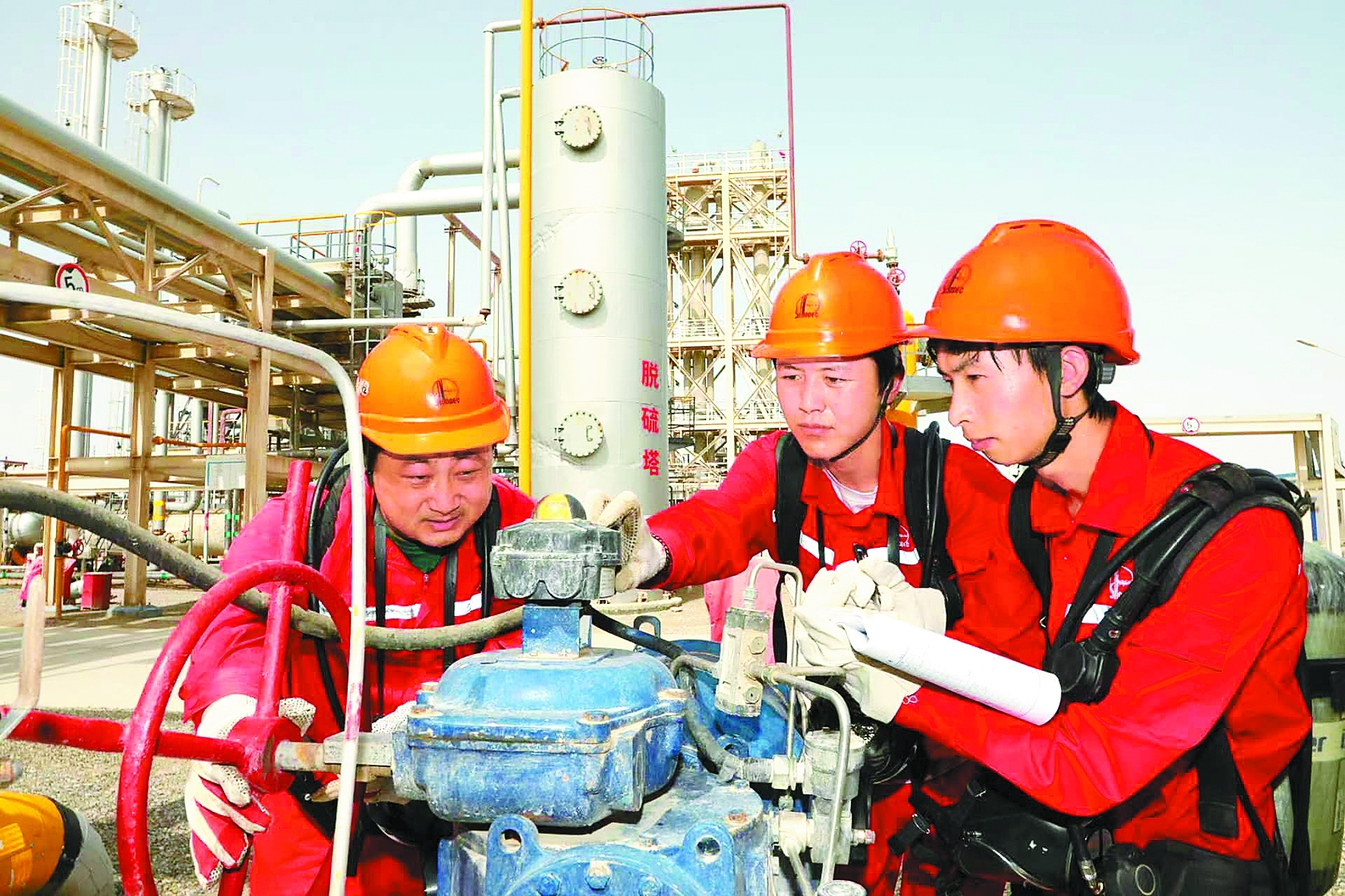

西北油田采油二廠員工對原油進入脫硫塔管線緊急切斷閥進行檢查。胡 強 攝

6月11日，順北沙漠，云高天藍，風停沙息。

在五號聯合站，西北油田石油工程技術研究院地面所副研究員李鵬和同事正在為液化氣脫硫項目補充收集資料。這個活兒，他干了整整13年。

站在一大群巨型罐體中間，仰望一座座在陽光下折射出耀眼白光的脫硫塔、丁烷塔,李鵬清晰記得在大漠里建起這些脫硫裝置的所有細節。自2014年起，西北油田石油工程技術研究院組建技術團隊，開始對脫硫工藝進行全面技術改造和升級。當時，負壓氣提脫硫與穩定一體化技術和混烴脫硫技術在國內外尚無相關報道。

“就像打游戲，開局就挑了高難度的關卡。最初的工作是在沒有建設先例、沒有裝置體系，甚至沒有工藝方向的情況下開始的。經過不懈努力，現在我們有了超大型裝置、成熟工藝，還有12項國家專利。兩座脫硫裝置投產驗收時還被專家評為國際領先?！崩铢i說。

現在，他們正在開展液化氣有機硫萃取法脫除技術項目攻關，嘗試采用膜技術實現對液化氣中甲硫醇的脫除。這又是一次從無到有的新挑戰。

負壓氣提脫硫技術

靈感之光織成技術之虹，量的積累推動質的提升

據統計，世界大多數油氣田伴生的硫化氫含量普遍低于5萬毫克/立方米，而在西北油田這個數值高達8.5萬毫克/立方米。

原油在集輸中進行脫硫一直是西北油田開發的輔助工藝。原來的脫硫工藝和裝置很簡單，就是在一組大罐上架管線，壓縮機大罐抽氣后通過加藥脫硫外輸。這種化學脫硫工藝成本高、腐蝕性強，而且嚴重影響油品品質，每年僅脫硫劑就要花費上千萬元。

2009年，隨著環保標準的提升和安全管理的規范，傳統的化學脫硫技術面臨淘汰。然而，當時國內各油田均無其他可替代工藝。于是，西北油田石油工程技術研究院“跨界”尋找技術方向，把目光投向了煉化領域。最終，一家煉油廠處理量并不大的微正壓硫化氫脫除裝置為技術人員打開了思路。

運用這個裝置的原理，技術團隊形成了二號聯每日可處理原油1.4萬多噸的微正壓氣提硫化氫脫除工藝——將原油加熱分離后送入脫硫塔，原油與塔下部逆向的干凈氣接觸，硫化氫則被干凈氣從塔頂帶入輕烴站處理。改造完成后，原油中殘余硫化氫含量由原來的35~70毫克/立方米降到22毫克/立方米，裝置的原油平均脫硫率達到68.76%。

微正壓氣提硫化氫脫除工藝的先進性和實用性毋庸置疑，然而在技術團隊看來，68.76%的脫硫率并不是最優解。在進行技術梳理時，有人靈光一現：“脫硫一次不行，那脫兩次呢？”于是，技術團隊又開始了兩段氣提硫化氫脫除工藝應用的研究，并在三號聯落地實施，建成了單塔兩段氣提脫硫裝置，工藝過程大致相近。

2010年1月，西北油田組織技術專家對兩段氣提硫化氫脫除工藝進行現場評價，原油中硫化氫脫除率為79.1%，殘余硫化氫含量小于15毫克/立方米。

工藝疊加雖然使脫硫率有所提升，但效果有限。在期望獲得更大的技術突破時，又是一個偶然的靈感為技術團隊帶來了新的契機。

在查閱資料的過程中，技術人員從亨利定律（在一定溫度下，氣體在液體中的溶解度和該氣體的平衡分壓成正比）中受到啟發，提出在脫硫塔內建立負壓環境，通過降低硫化氫在原油中的溶解度來促進兩者分離的想法。至此，對西北油田高含硫原油開發具有決定性作用的負壓氣提脫硫與穩定一體化技術雛形初現。

該技術不但可在雙平堰雙溢流篩板塔內形成負壓環境進行脫硫，而且基于硫化氫在稠油中溶解性、相平衡特性研究，從原油收率、原油蒸汽壓、加熱溫度、綜合能耗等多方面對比，建立了數模體系進行量化控制，脫硫率可達92.16%，處理成本由18元/噸降至2.2元/噸，凈化油含硫化氫小于6毫克/立方米，1萬噸原油可增加混烴50噸。

混烴脫硫技術

化學難題物理解決，油氣至凈確保大漠至美

盡管負壓氣提脫硫技術已初步解決了原油中高含硫的難題，但多種硫化物隨干凈氣冷凝后進入混烴中，又帶來了新的挑戰——除了含量0.68%的硫化氫，還有大量的甲硫醇等有害硫化物質需進行脫硫處理。

國內油田混烴脫硫通常采用堿洗脫硫法，工藝簡單、投資少，但存在處理成本較高、環保風險大的不足。西北油田每年僅處理巨量的含硫廢水和堿渣硫化物，成本就十分驚人，而且使用的氫氧化鈉凈化劑與硫反應生成硫化鈉，常有濃郁的臭雞蛋味從廠區飄出，大煞風景。

技術團隊加快研發腳步，對凈化藥劑進行多輪次篩選調整，試圖降低藥劑對環境的影響。但試驗結果要么是藥劑難以發揮脫硫作用，要么仍會對環境造成污染，這就像一個悖論，總是難以兩全。化工工藝離不開藥劑，藥劑無論如何改性似乎都跳不出這個“怪圈”。

當時，混烴脫硫技術在國內鮮有報道，在走訪了眾多大型煉廠后，技術團隊終于找到了一種用物理方法進行混烴脫硫的技術?；瘜W(xué)難題用物理方式解決，這也許是脫硫技術環保突圍的一條較好路徑。

2017年7月，在塔河油田三號聯輕烴站，新建成的混烴分餾脫硫裝置完成了一次精彩的“出圈”。

在巨大的脫硫塔旁，兩座丁烷塔并不起眼，但圍繞它們展開的一系列工藝過程，完美消除了堿洗法混烴脫硫的缺陷——含硫混烴加熱后進塔，利用分餾原理將硫化氫、部分混烴變成氣相由塔頂帶出；塔頂設置冷卻和回流裝置，待氣相冷凝后，其中大部分的混烴又變?yōu)橐合嘀匦禄亓鬟M(jìn)塔，而硫化氫和少量的混烴則以氣相進天然氣處理系統進行脫硫處理。一系列流程之后，最終從塔底出來的混烴含硫量完全符合標準。當時的現場測試顯示，混烴總硫脫除率達到95.5%。

從此，曾經的異味消失了。石油工業與生態環境，在這片戈壁灘上共同譜出一首和諧發展之歌。

液化氣脫硫技術

橫的移植轉化為縱的突破，理論之花結出技術之果

當西北油田塔河區塊脫硫技術成果頻出、一路高歌猛進時，2021年2月2日，新投產的順北五號聯突然出現了液化氣總硫超標的問題。同年3月，三號聯輕烴站再次出現同樣的情況。

統計近一年的報告，技術團隊發現原料氣中有機硫含量逐漸升高，且組分以甲硫醇為主。在天然氣處理裝置后端的凝液回收單元，大量的甲硫醇?xì)堄鄥R集至液化氣中，導致液化氣總硫含量超標。他們分析后認為，這可能是油田開發后期地下流體物性發生變化造成的。

出現問題就必須解決。如何實現液化氣脫硫，又成為技術團隊全力探索的新方向。和以往的每一次挑戰一樣，這一次仍沒有任何先例可循，一切從零開始。他們從煉化企業的工藝?yán)飳ふ覍?shí)例線索，從相近學科的基礎理論和領先技術中借鑒思路，努力讓理論之花結出技術之果。

經過多次研究探討，技術團隊受膜理論啟發，把廣泛用于液體處理的膜技術引入氣相脫硫，對液化氣有機硫萃取法脫除技術展開了專項攻關。膜技術的原理是利用膜的選擇性分離實現料液不同組分的分離、純化、濃縮。與傳統過濾不同的是，它可以在分子范圍內進行分離，并且是一種物理過程，不需要發生相的變化和添加助劑。

然而，理論想要轉化成實踐成果，往往難以一蹴而就。目前，國內煉化企業雖已引入了這項技術，但仍需少量添加以氫氧化鈉為主劑的堿液作為萃取劑，產生的污水直接進入污水處理系統?；瘜W(xué)藥劑的用量大大降低了，但仍未完全實現純物理分離。

引進該工藝，對于油田聯合站來說，不僅存在配套污水處理系統增加成本的問題，而且采用不可再生的萃取液仍會造成環境污染風險。為此，技術團隊采取了兩步走規劃：先從萃取液研制入手，研制出適合西北油田液化氣物性的可再生UDS脫硫劑，確保整個分離過程環保無污染，同時實現液化氣有機硫的脫除；等項目投運后，再進行物理方法的提升優化。

據技術人員介紹，項目第一步的技術構想為“纖維膜反應塔+UDS脫硫劑”。在脫硫塔內，液化氣和堿液順著網狀的金屬纖維向下流，因附著力不同，堿液會先于液化氣流動，再被縱橫的金屬纖維拉成一層極薄的膜，形成堿膜；液化氣中的烴類在堿膜上發生充分的酸堿反應滲出，有機硫則析出進行特殊處理，使液化氣的脫硫進入分子領域。這一技術傳質效率高、接觸面積大、設備投資少，且處理能力強。

目前，該項目已完成實驗室試驗，有機硫脫除率在58.9%~70.5%，脫除后液化氣總硫小于343毫克/立方米，滿足液化氣指標要求。（曹 俊 劉青山）

專家視點

提升脫硫技術水平    兌現“能源至凈”承諾

西北油田的碳酸鹽巖儲層為高含硫油氣層，稠油中硫化氫含量為1500~2000毫克/升，無論是原油還是伴生氣和天然氣，均高含硫化氫、有機硫及重?zé)N，因此，脫硫工藝和油田開發技術是同步攻關的。30多年來，隨著一大批技術研發和引進，油氣和其他副產品均達到國家規定的安全環保標準。西北油田脫硫技術從無到有、從弱到強的發展過程，既是我國石油行業升級的縮影，又是中國石化“能源至凈、生活至美”品牌承諾的體現。

從新技術的視角審視曾經和目前正使用的以溶劑萃取和吸附脫硫?yàn)橹饕に嚨募夹g(shù)方法，還是存在著缺陷和不足，如溶劑萃取脫硫過程能耗大，油品收率低；吸附法中吸附劑的吸附量小，且需經常再生。可以預見，未來，在新技術的加持下，脫硫?qū)I(yè)有望開辟出一條全新的道路，脫硫工藝也將更經濟、環保，處理能力也會更強大。

研制新型高效化學脫硫劑是正在進行的工作。目前常用的脫硫劑大多是水溶性的，且只能通過化學反應固定原油中的硫化物，難以將其從原油中徹底除去?？上蚪饘冫}，特別是金屬異鏈烷烴中加入支鏈脂肪酸，研制一種新型脫硫劑。在研制過程中，還需要綜合考慮氣液比、接觸時間、原油的化學成分、pH值、溫度等因素的影響，進行大量實驗室調配和現場試驗評價。

生物脫硫技術現在進入最后攻關階段。生物脫硫又稱生物催化脫硫（BDS），是一種在常溫常壓下利用需氧、厭氧菌除去石油含硫雜環化合物中結合硫的一種新技術。它是以自然界產生的有氧細菌與有機硫化物發生反應，將硫原子氧化成硫酸鹽或亞硫酸鹽轉入水相，而BDS的骨架結構氧化成羥基聯苯留在油相，從而達到脫除硫化物的目的。該技術不僅可大幅降低生產成本，而且生成的有機硫產品的附加值較高。同時，BDS還可與催化吸附脫硫組合，是實現原油深度脫硫的有效方法。

物理方法和化學方法相結合，甚至用物理方法替代化學方法進行脫硫，從而進一步提升環保水平，已成為大勢 。比如，目前已有初步成果的超聲波氧化脫硫技術和光、等離子體脫硫技術。前者是在超聲波的作用下，使氣相和液相迅速轉換，讓一些嚴格的反應條件變得更加簡單和容易，脫硫成本較低、脫硫率很高；后者則是用紫外光照射及等離子體脫硫，氧化能力很強，催化劑的成本也低。(西北油田地面工程高級專家 姚 彬)

普光氣田：自主技術實現脫硫“一箭雙雕”

普光氣田位于四川省達州市，是國家“十一五”重點工程“川氣東送”的重要組成部分及最大氣源地，也是國內規模最大、豐度最高的海相高含硫氣田。

“氣藏硫化氫含量高達15.2%，風險性不言而喻。”中原油田普光氣田天然氣凈化廠安全環保室主任石武斌介紹，要使這些天然氣達到商品天然氣的品質要求，就必須對其進行脫硫處理。普光氣田自主創新的高含硫天然氣特大規模深度凈化技術，不僅可以實現完美脫硫，而且能用脫離的硫“變廢為寶”生產硫黃，可謂“一箭雙雕”。

高含硫化氫的天然氣（原料氣）進入脫硫單元原料氣過濾器，過濾雜質后依次進入一級主吸收塔、水解反應器和二級主吸收塔等脫硫裝置，與MDEA（甲基二乙醇胺）溶液接觸反應，選擇性吸收原料氣中的硫化氫和二氧化碳后，就能達到外輸產品氣要求，輸出凈化天然氣。同時，吸收硫化氫的胺液經再生塔，將硫化氫解吸出來，再進入硫黃回收單元，轉化為液態硫。隨后，位于成套裝置末端的液硫成型裝置則將液態硫滴入低溫水中凝固成球狀顆粒硫，形成硫黃。

“普光氣田年凈化處理高含硫天然氣120億立方米，年產硫黃240萬噸，天然氣凈化率99.99%、硫回收率99.9%、天然氣商品率93.25%?！敝性吞锲展鈿馓锾烊粴鈨艋瘡S技術管理室主管彭傳波說。

就這樣，商品氣源源不斷輸往長江沿線六省兩市數千家企業，近兩億人口從中受益，相當于每年提供1457萬噸標準煤的清潔能源。天然氣脫硫過程中所生產的硫黃則主要銷往云南、貴州等硫黃制酸生產企業，產量占全國的1/3。（楊 敏 黃濤濤）

元壩氣田：創新引領凈化技術躋身世界一流

西南油氣元壩氣田是世界首個埋深超7000米高含硫生物礁大氣田，含硫高達6%以上，運用我國首套具有中國石化自主知識產權的高含硫天然氣凈化工藝包，天然氣總硫回收率99.8%以上，整體技術水平達到國際先進水平，具有顯著的社會和經濟效益。

元壩氣田天然氣有機硫含量高，深度凈化難度大，采用傳統方式無法對有機硫進行有效脫除。西南油氣聯合國內多家研究機構，自主研發復合脫硫溶劑、鈦基制硫催化劑，形成了以UDS-2復合脫硫溶劑脫硫技術、非常規分流技術等為核心的國產化高含硫天然氣深度凈化技術，填補了國內該領域空白，實現了天然氣凈化技術國產化。

技術人員介紹，凈化裝置脫硫工藝分為脫硫單元、脫水單元、硫黃回收、尾氣處理、酸水汽提等5個單元。原料天然氣進入脫硫單元脫硫脫碳，過程中應用新型復合脫硫溶劑對原料氣中的酸性組分進行吸收，并利用蒸汽加熱再生溶劑，將原料天然氣分離為濕凈化氣（含水天然氣）和酸性再生氣（分離出來的硫化氫、二氧化碳等酸性組分）。濕凈化氣進入脫水單元，利用三甘醇溶劑吸水的特性，在高壓低溫條件下進一步脫除水分，達到國家一類商品天然氣質量要求后進行外輸。酸性再生氣進入硫黃回收單元，應用常規克勞斯非常規分流法，生產出高品質的液體硫黃，硫黃回收單元無法完全轉化的含硫過程氣則進入尾氣處理單元。在實施加氫還原和胺法吸收尾氣處理工藝技術中，裝置產生的酸性水統一進入酸水汽提單元，經過酸水單塔汽提后，生產出合格的凈化水并外輸裝置，尾氣優于國家環保指標后排放。

自2014年底投產以來，元壩氣田累計處理原料氣超290億立方米，外輸商品氣超240億立方米，生產硫黃超220萬噸，源源不斷地為長江沿線城市提供潔凈能源。（馮 柳 李長春）
