□王 銳

碳作為化石能源的基礎原料，對人類工業文明發展作出了不可替代的貢獻。然而，隨著大量化石能源使用，大氣中人為排放的二氧化碳急劇增多，溫室氣體減排成為世界各國的共識。

捕集二氧化碳，輸送并注入地下儲層埋存，成為規?；瘻p排的主要途徑，受到全球各行業高度關注。含油氣盆地?fù)碛杏筒?、含水層、氣藏等多種封存場地，地質資料翔實，工程實踐經驗豐富，是碳封存利用優先選擇的對象。

中國石化石油勘探開發研究院錨定含油氣盆地二氧化碳封存利用關鍵問題，攻關形成以“高效驅油封存、經濟驅水利用、有效驅氣助存”為核心的二氧化碳封存利用工業化應用關鍵技術體系，成果入選中國科協“科創中國”綠色低碳先導技術榜單，為我國CCUS產業化未來發展“碳”明了方向。

十年磨一劍

突破傳統理論限制

與國外海相沉積儲層不同，我國陸相油藏原油含蠟量高，二氧化碳驅混相壓力較大，混相驅難度大。加之我國二氧化碳驅主要應用于水驅難以動用的低滲、特低滲油藏，注采井間壓差大，即使能達到混相，注采井間的混相程度也非常有限。

二氧化碳驅在國內到底能不能搞？能否大幅度提高采收率？

石勘院CCUS團隊針對上述問題，提出了低滲透油藏二氧化碳非完全混相驅概念，形成了基于混相程度、增彈指數、降黏指數等8種參數的二氧化碳非完全混相驅替理論，提出了低滲透油藏二氧化碳高壓低速注入模式，提高混相程度，增強氣驅效果。

在國外，70%以上的二氧化碳驅案例是在水驅后實施的，高含水油藏是二氧化碳驅應用的又一主戰場。然而，高含水、特高含水條件下剩余油呈現“整體分散、局部富集”特征，注入二氧化碳會被高含水條件屏蔽，無法直接接觸到剩余油，二氧化碳驅如何在水中“撈油”？

項目團隊抽絲剝繭，發現了高含水條件下二氧化碳“透水替油”機制，闡明了水驅廢棄油藏二氧化碳驅油過程，提出了特高含水油藏二氧化碳“大段塞注入+長效燜井”氣水交替注入模式，能夠消除水屏蔽效應的影響，進一步提高采收率。

隨著二氧化碳驅應用對象進一步拓展，致密油藏成為潛在應用陣地。與常規油藏壓差驅動相比，致密裂縫油藏難以建立有效驅動壓差，如何有效動用基質中的原油，需要另辟蹊徑，尋找非壓差驅動方式。團隊成員研制了高溫高壓二氧化碳擴散萃取裝置，深度剖析了致密基質與裂縫空間的“縫儲交換”作用過程，建立了非壓差驅動機理的數學表征模型，提出了驅替與吞吐相結合的“異步周期注采”開發模式，換油率高，驅油效果好。

CCUS團隊十年磨一劍，形成了“非完全混相驅、透水替油、縫儲交換、脫氣降混”等系列陸相油藏二氧化碳驅基礎理論，突破了傳統混相驅理論油藏適應條件限制，極大拓展了我國陸相油藏二氧化碳驅油封存應用范圍，為規模化應用提供了有效地下碳儲空間。

提高封存率

助力“零碳”油田建設

二氧化碳驅油過程中，氣竄會導致40%~60%的注入氣產出，而且生產的原油燃燒后會排放二氧化碳，因此業界對驅油過程能否有效封存二氧化碳、實現凈零排放有較大爭議。

在二氧化碳注入早期，階段封存率在80%~90%。隨著二氧化碳?xì)飧Z加劇，封存率逐步降低，全生命周期的二氧化碳封存率僅為50%~60%，如何提高二氧化碳在地層中的滯留率、封存率，成為亟待解決的難題。

團隊成員通過大量試驗研究，剖析了驅油過程中二氧化碳替換作用、二氧化碳束縛滯留、二氧化碳溶解作用、二氧化碳礦化作用四種封存機理，建立了二氧化碳驅油封存一體化數值模擬方法，可對驅油過程中封存機制貢獻率進行實時預測，為開發技術對策制定奠定了基礎。

傳統的二氧化碳驅油過程優化主要聚焦單一的采收率指標，其優化的方向是注入最少的二氧化碳，采出更多的原油。這與封存過程盡可能注入更多的二氧化碳、最小化產出二氧化碳的理念似乎背道而馳。

對此，團隊提出并建立了采收率與封存率耦合的雙目標函數，通過權重系數來調節不同驅油、封存情景下的優化目標，構建形成了二氧化碳驅油封存多目標智能優化設計方法，提出了“早期驅油為主、中期驅油封存兼顧、后期封存為主”的油田全生命周期驅油封存優化設計原則。

注采參數調控、產出氣循環注入、化學分級封竄等技術組合，有望將封存率提高為70%~80%，甚至更高，助力“零碳”油田建設。

含水層經濟驅水利用

尋找二氧化碳新去處

油氣區發育有大量的咸水層或含水層資源，具備天然的儲蓋組合和良好的封存條件，如何利用這些資源為二氧化碳找到新的封存去處？

首先要考慮的是“封哪里”。什么樣的含水層具備封存條件？如何找到這些儲層？在深入分析含油氣盆地特點后，團隊創新提出了“四尺度、兩層級”的二氧化碳地質封存選址標準，可以合理滿足目前CCUS集群化、規?；⒋笮突?、單體化等需求，契合了工業化推廣階段封存應用的需要。

其次需要關注的是“封多少”。傳統的咸水層封存潛力評價方法主要借鑒油氣行業資源及儲量評價方法，封存潛力評價結果適用于早期的封存資源評估及規劃階段，在目前規?；瘜嵤╇A段存在局限性。對此，團隊提出了適合含油氣盆地特點的理論封存容量、工程封存容量、經濟封存容量三水平碳封存潛力評價方法，為規?；挤獯鎽?yīng)用提供了參考依據。

再次需要聚焦的是“如何封”。咸水層持續注入會導致儲層壓力不斷積聚，對注入性和安全性都會造成嚴重影響。項目團隊借鑒油田開發過程，通過咸水聯產，實現“采水降壓擴容”，有效增強了后期二氧化碳注入能力。他們優化設計，明確了“少井多注、高注低采、間歇排采”技術對策，二氧化碳埋存能力提高3~5倍。

最后還需要實現“封得住”。封存安全性尤為重要，合理評估封存安全風險是關鍵環節。團隊成員從孔隙結構微觀層面揭示蓋層封閉機理，初步構建了蓋層封閉性、斷層密閉性、井筒完整性評價方法體系；發現了礦物沉積的蓋層自封閉特性，明確了封存安全性風險等級，為更安全封存二氧化碳提供依據。

氣藏有效驅氣助存

助力天然氣增產脫碳

地下儲氣庫往往利用枯竭氣藏改造而成，枯竭氣藏可以儲存天然氣，是否能封存二氧化碳？在枯竭氣藏中注入二氧化碳，能否使其“起死回生”？儲氣庫與碳封存能否協同？一系列前瞻性問題成為團隊攻關的方向。

項目團隊通過建立天然氣藏二氧化碳驅氣封存物理模擬試驗裝置方法，發現在超臨界條件下二氧化碳與天然氣存在重力分異現象，其擴散過程更接近氣液間的擴散，在礦物中的吸附能力較甲烷氣體更強，證實了向氣藏中注入二氧化碳，能夠發揮“墊氣增能、慢速混溶、競爭吸附”等作用，從而提高天然氣采收率。

為有效利用上述機理，實現驅氣封存協同，研究團隊優化注采方式，明確了“低注高采、慢注慢采、異步注采”等技術對策，為枯竭天然氣藏進一步提高采收率協同封存提供了可選技術路徑。（作者為石油勘探開發研究院提高采收率技術研究所副所長）

鏈接

含油氣盆地二氧化碳地質 利用與封存工業化關鍵技術

■技術1

含油氣盆地二氧化碳封存選址及潛力分級評價技術

認識到含油氣盆地是目前二氧化碳捕集、利用與封存（CCUS）工業化推廣階段的首選場所，提出了適合含油氣盆地CCUS產業化發展需求的“四尺度、兩層級、三水平”封存選址及潛力評價方法?！芭璧?、坳陷、區帶、圈閉”四尺度劃分原則能夠有效滿足CCUS集群化、規?；?、大型化、單體化等封存項目建設需要，“盆地級、圈閉級”兩層級選址標準可滿足宏觀層面產業規劃和微觀層面技術設計需求，“理論封存容量、工程封存容量、經濟封存容量”三水平碳封存潛力評價方法可有效契合規?；獯鎽?yīng)用的需要。

■技術2

二氧化碳地質利用與封存協同機制及優化技術

系統研究了含油氣盆地油藏、氣藏、咸水層二氧化碳地質利用與封存協同機制，提出了協同開發新模式，形成了優化設計新方法。

針對陸相沉積油藏特點，明確了陸相油藏“非完全混相驅、透水替油、縫儲交換、脫氣降混”的注氣主控機理，提出了“高壓低速注入、大段塞注入+長效燜井、驅吐結合”等開發新模式，形成了面向驅油封存協同的多目標智能優化技術，指導了中國石化不同類型油藏二氧化碳驅油技術的推廣應用；針對咸水層二氧化碳持續注入導致壓力積聚、注入困難、安全隱患等問題，明確了“采水降壓擴容”機制，提出了“少井多注、高注低采、間歇排采”等開發模式，二氧化碳埋存能力提高3~5倍；針對氣藏衰竭后進一步提高采收率的技術問題，明確了天然氣藏二氧化碳具有“墊氣增能、慢速混溶、競爭吸附”等特點，提出了“低注高采、慢注慢采、異步注采”等技術政策界限，為枯竭天然氣藏進一步提高采收率協同封存提供了可選技術路徑。

■技術3

二氧化碳地質封存機理量化表征及安全性評估技術

構建了二氧化碳—水—油混合流體基礎數據庫，形成了“置換作用、溶解作用、滯留作用、礦化作用”四種封存機制量化表征模型，為封存機制演化機制剖析奠定基礎。剖析了孔隙層面二氧化碳蓋層突破機制，明確了斷層/蓋層力學失穩機制，構建了蓋層封閉性、斷層密閉性、井筒完整性評價方法體系；從天然類似物宏觀尺度剖析二氧化碳封存時空演化規律，建立了基于地質驗證的二氧化碳封存安全性評價數值模擬方法，為更安全封存二氧化碳提供技術依據。

勝利油田 “加減”中實現雙贏

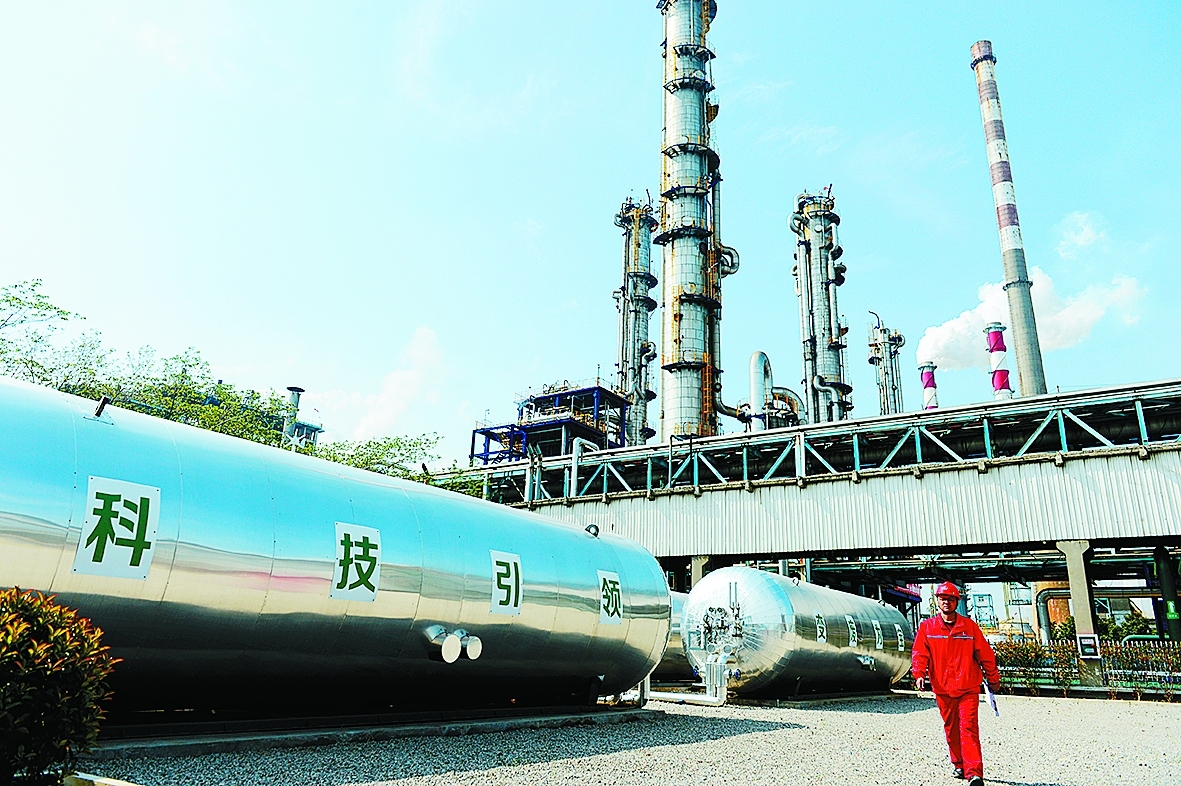

勝利油田員工在高青5號注入站儲罐區巡檢。朱克民 攝

□本報記者 于 佳 通訊員 王彥磊

在山東省淄博市高青縣唐坊鎮，幾個巨大的白色儲罐點綴在空曠的田野里。每天，二氧化碳從齊魯石化源源不斷輸送到這里，再注入地下用于原油生產。

去年8月，我國最大的碳捕集、利用與封存全產業鏈?zhǔn)痉痘?、國?nèi)首個百萬噸級CCUS項目——“齊魯石化-勝利油田百萬噸級CCUS項目”正式注氣運行，標志著我國CCUS產業進入成熟的商業化運營階段。

二氧化碳具備驅油功效，早在20世紀60年代就引起了勝利油田科研人員的注意，當時的研究主要停留在室內研究階段。

2007年，科研人員在特低滲油藏高89-1塊正式開展二氧化碳驅先導試驗，利用二氧化碳給油藏補充地層能量，但未取得預期效果。

經過研究，科研人員發現，二氧化碳驅要想收到好的開發效果，必須實現混相驅替，即在一定壓力和溫度下，實現二氧化碳與原油相互溶解。所謂“混相”，就像水和酒精融在一起，將超臨界狀態的二氧化碳和原油融為一體，有助于提高采收率。

2013年，勝利油田勘探開發研究院與魯明公司成立高壓混相驅項目組，在樊142-7-X4井組開展試驗。在現場試驗的3年半里，6口油井始終處于關井狀態，只有1口注氣井源源不斷地注入二氧化碳。

在注入1.9萬噸二氧化碳后，2017年，試驗井組的油井地層壓力由17兆帕升至40兆帕，實現高壓混相，油井開井后全部自噴，單井日產油由1噸升為6噸，以日均產油5噸的水平穩產兩年。

至此，二氧化碳高壓混相驅技術在勝利油田取得突破，實現“加油與減碳”雙贏，堅定了推廣二氧化碳驅油的信心。

百萬噸級CCUS項目啟動以來，針對液態二氧化碳易氣化外排及多井同時注入計量分配難度大的難題，勝利油田攻關研發全密閉高效注入技術，形成了具有完全自主知識產權的注入系列裝備，破解了“零排放、低溫計量、分壓分注”等核心技術難題。

華東油氣 老油田“駐顏”有術

華東油氣員工在二氧化碳回收裝置巡檢。沈志軍 攝

□本報記者 沈志軍 通訊員 耿 捷 孫婧槐

3月22日，華東油氣泰州采油廠草舍聯合站的員工正認真檢查著站區注氣泵泵壓和管線情況。每天都有近130噸二氧化碳被輸送草中、草南的9口注氣井中。截至2022年底，華東油氣已建成16個二氧化碳驅開發單元，覆蓋儲量1723萬噸，占總儲量30%，累計注氣超120萬噸，累計增油31.6萬噸。

在CCUS的征程中，華東油氣可謂獨樹一幟。

草舍油田于1979年發現，屬于典型的陸相復雜小斷塊油田，在經過近十年的彈性開發后，地層壓力降低一半多，年平均遞減率大于20%。對此，華東油氣設計了涵蓋不同油藏類型的12井次的單井二氧化碳吞吐方案，累計注氣4490噸、增油10724噸。

2000年，華東油氣瞄準注水開發后“高采出、高含水、低速、低效”的儲家樓油田戴南組油藏，試驗非混相氣水交替驅，半年完成4個交替注氣段塞，對應3口油井含水率下降，井組3口采油井日增油8.7噸，累計增油5000噸。

2005~2013年，華東油氣在開發20多年的草舍泰州組部署5注16采注氣井網，累計注氣20.8萬噸、增油11.6萬噸，階段采收率提高13.2個百分點，并且第一次實現了混相驅。經過2015年二次注氣，目前的采收率為36.86%，累計增油12.68萬噸。

頁巖油是蘇北盆地原油資源戰略接替陣地，華東油氣2021年在蘇北盆地實現了頁巖油勘探重大突破，先后部署沙垛1斜、帥頁3-7HF、溱頁1HF等7口頁巖油井。為了解決頁巖油開采后期能量不足的問題，科研人員開展頁巖油注氣增產機理和潛力研究，2022年11月在溱潼凹陷沙垛1斜井開展阜二段頁巖油二氧化碳壓吞試驗，這是國內外首次實施頁巖油單井萬噸級規模二氧化碳壓吞試驗。該井于今年2月放噴生產，日產油30噸，日增油23噸。

江蘇油田 “米?！鄙暇?xì)雕花

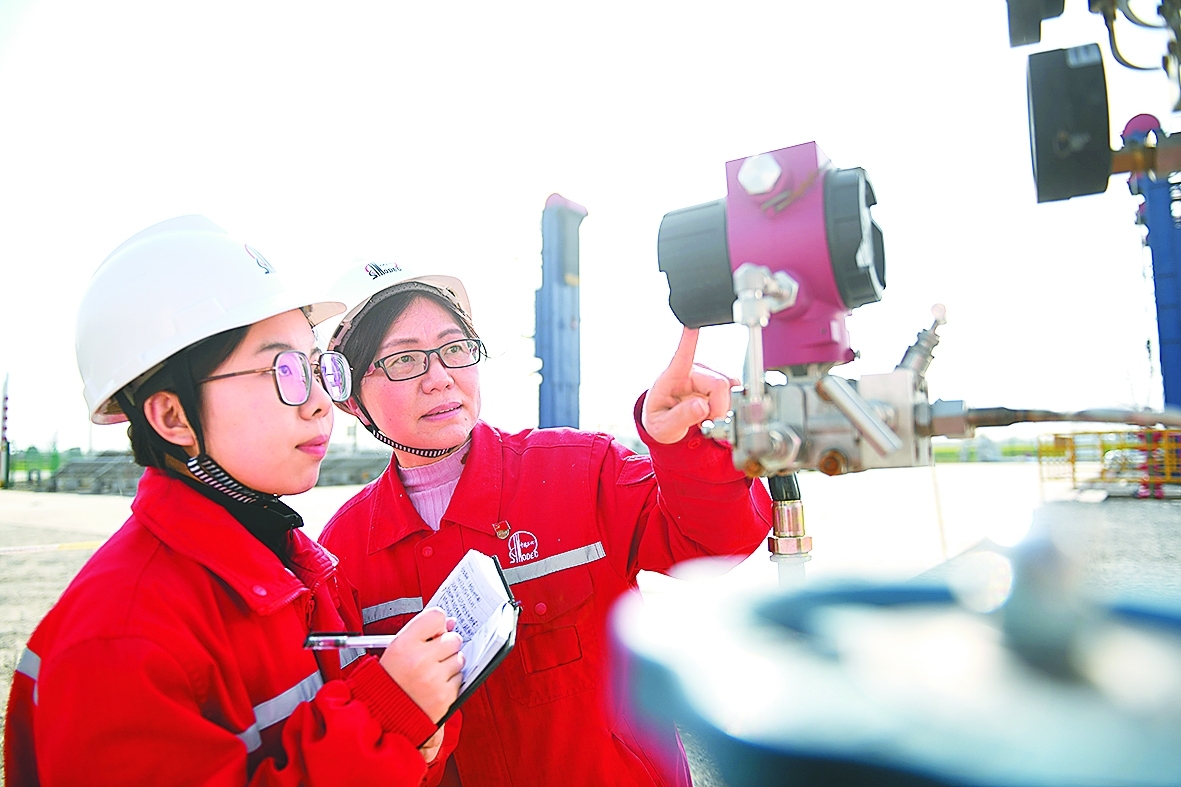

江蘇油田員工在錄取二氧化碳驅生產數據。裘國嵐 攝

□王慶輝

3月24日，江蘇油田馬3區塊實施二氧化碳驅油后見效明顯，馬5-23井日增油3.5噸，讓這個平均單井日產量僅有0.5噸的低滲區塊見到了新希望。

截至目前，江蘇油田氣驅單元達到20個，已累計注二氧化碳23.6萬噸；累計增油9萬噸，二氧化碳驅階段換油率為0.38，實現封碳與增油雙贏。

由于蘇北盆地復雜小斷塊油藏斷層多、單塊油藏面積小，開展CCUS項目建設，猶如在“米?！鄙系窕ā?/p>

“針對復雜小斷塊油藏特性，我們采用接點織網、連塊成帶的思路，探索早期注氣、超前注氣，拓展新區產能建設，實現復雜斷塊二氧化碳驅技術實踐由多類型礦場試驗向規模化應用轉變?！苯K油田二氧化碳驅項目經理金勇說。

聯38塊是滲透率不足10毫達西、儲層厚度差異超10倍的構造巖性油藏?？蒲腥藛T加強精細地質和氣驅模式研究，在儲層主河道高部位部署氣井，形成水平驅替的“氣墻”，擴大氣驅范圍。目前，聯38塊4口油井見到明顯增油效果。

他們還通過CCUS盤活難采停產單元。李1斷塊屬于典型的特低滲、低豐度油藏，儲層有效厚度僅2米，瀕臨棄采。“我們根據之前實踐認為氣驅的波及范圍明顯超過水驅，因此探索了大井距超前注氣試驗?！苯K油田二氧化碳驅油藏負責人王智林說。他們在李1斷塊部署實施注氣井李1-1井和采油井李1-2井，制定二氧化碳驅方案，實施一年多的超前注氣。2022年11月，李1塊難采儲量獲新生，區塊峰值日增油7.1噸。

江蘇油田還聚焦新區，在花43、楊53等區塊開展氣驅產能建設，實現二氧化碳驅技術由提高采收率手段向開發方式轉變?；?3區塊屬于近年來新開發的特低滲油藏，產量遞減較快。他們在含油區中心部署點狀重力驅井網，實現氣線均勻擴散，達到最大波及范圍。經過3個多月的注氣，花43區塊見到氣驅效果，花X43井日增油1.5噸。
